Аппаратура регистрации давления "Нейва 10000"
| Номер в ГРСИ РФ: | 68324-17 |
|---|---|
| Производитель / заявитель: | ФКП "НТИИМ", г.Нижний Тагил |
Аппаратура регистрации давления «Нейва 10000» (далее - Аппаратура) совместно с пьезоэлектрическими датчиками давления предназначена для измерения давления пороховых газов на дно и стенки зарядной камеры, а также на стенки ствола орудия при выстреле.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68324-17 |
| Действует | по 10.08.2027 |
| Наименование | Аппаратура регистрации давления |
| Модель | "Нейва 10000" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1c40c7e9-276d-e589-772a-9fda9fe84aeb |
Производитель / Заявитель
Федеральное казенное предприятие "Нижнетагильский институт испытания металлов" (ФКП "НТИИМ"), Свердловская обл., г. Нижний Тагил
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 63 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
68324-17: Описание типа
2024-68324-17.pdf
|
Скачать | 842 КБ | |
|
68324-17: Методика поверки
2024-mp68324-17.pdf
|
Скачать | 4.9 MБ |
Описание типа
Назначение
Аппаратура регистрации давления «Нейва 10000» (далее - Аппаратура) совместно с пьезоэлектрическими датчиками давления предназначена для измерения давления пороховых газов на дно и стенки зарядной камеры, а также на стенки ствола орудия при выстреле.
Описание
Принцип действия Аппаратуры основан на преобразовании электрических зарядов, генерируемых пьезоэлектрическим датчиками давления в электрическое напряжение с последующим аналогово-цифровым преобразованием и регистрацией информации в цифровом виде.
Аппаратура состоит из блока сопряжения БС312, рабочей станции, принтера, источника бесперебойного питания, комплекта кабелей. Также в состав Аппаратуры могут входить кабельные катушки. Блок сопряжения и рабочая станция включают в себя четыре независимых измерительных канала. Каждый канал включает в себя модуль усилителя заряда (МУЗ) и аналогово-цифровой преобразователь (АЦП). МУЗ могут быть укомплектованы фильтрами с разными верхними граничными частотами переключаемых полос пропускания в соответствии с запросом заказчика, согласованным изготовителем. Корпус блока сопряжения может иметь отличия, обусловленные конструктивными особенностями, в части размера дополнительных металлических панелей по краям лицевой панели. Пьезоэлектрические датчики давления, установленные на дне гильзы, стенках зарядной камеры или ствола пушки формируют на своих обкладках пропорциональный давлению электрический заряд, который по кабелю поступает на вход соответствующего МУЗ блока сопряжения. МУЗ осуществляет линейное преобразование входного заряда в электрическое напряжение с заданным коэффициентом преобразования. С МУЗ сигналы поступают на четырехканальный 12-разрядный АЦП, установленный в рабочей станции. АЦП производит преобразование сигналов с выбранным периодом дискретизации в цифровой код, который записывается в память рабочей станции. Обработка и просмотр кривых давления производятся в соответствии с установками специального программного обеспечения (СПО).
Заводской номер в виде цифрового кода наносится типографским способом на маркировочную табличку, расположенную на задней панели корпуса блока сопряжения.
Знак поверки наносится на свидетельство о поверке.

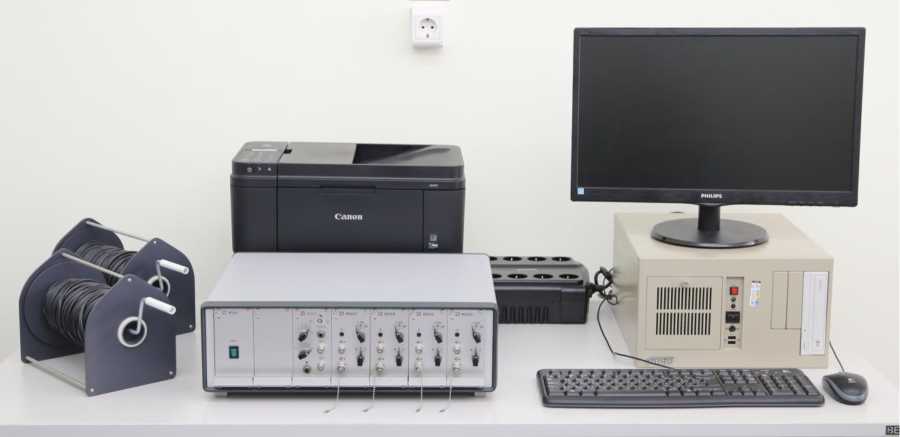

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений

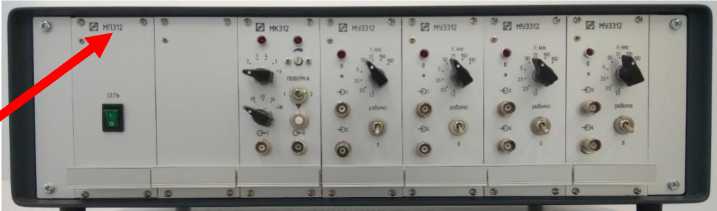

Общий вид блока сопряжения представлен на рисунке 2.
Место нанесения знака утверждения типа
знака
Место нанесения
утверждения типа
Рисунок 2 - Блок сопряжения

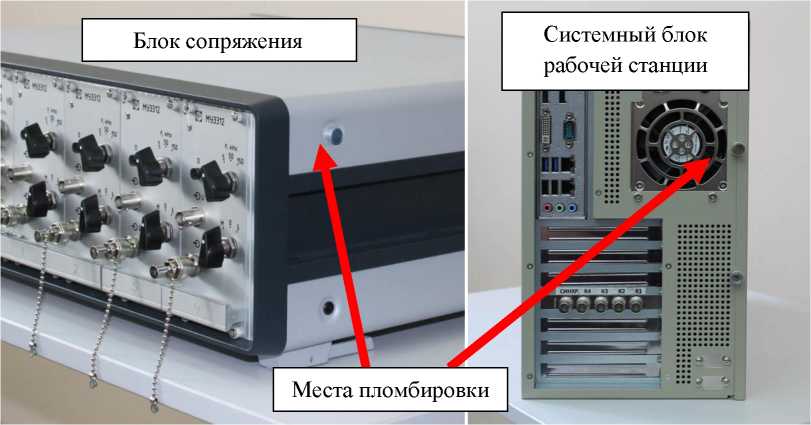

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Место нанесения
заводского номера
Рисунок 4 - Общий вид маркировочной таблички
СОПРЯЖЕНИЯ
Программное обеспечение
В состав Аппаратуры входит СПО «Нейва 16К», которое предназначено только для работы с Аппаратурой и не может быть использовано отдельно от ее измерительной части. СПО предназначено для ввода информации об условиях проведения сеанса измерений, параметров блока сопряжения и мест установки датчиков, регистрации измерительной информации в многоканальном режиме, обработки результатов измерений с целью получения функциональных зависимостей давления, производной давления и интеграла давления во времени, определения основных характеристик исследуемого процесса, сохранения данных регистрации и обработки, печати графических и табличных форм с результатами, статистической обработки группы результатов. СПО функционирует на персональном компьютере, который выполняет функции, как средства регистрации измерительной информации, так и средства обработки данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Нейва16К |
|
Номер версии (идентификационный номер) ПО |
v2.0 |
|
Цифровой идентификатор ПО (CRC32) |
F8F6C004 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразуемых электрических зарядов, пКл, не менее |
от -20000 до 0 |
|
Коэффициент преобразования, мВ/пКл |
от 0,20 до 0,25 |
|
Верхние граничные частоты переключаемых полос пропускания: | |
|
- по уровню минус 3 дБ, кГц |
1,20 ± 0,12 |
|
- по уровню минус 3 дБ, кГц |
2,50 ± 0,25 |
|
- по уровню минус 3 дБ, кГц |
3,50 ± 0,35 |
|
- по уровню минус 3 дБ, кГц |
5,0 ± 0,6 |
|
- по уровню минус 3 дБ, кГц |
50 ± 5 |
|
- по уровню минус 3 дБ, кГц |
21 ± 1 |
|
- по уровню минус 6 дБ, кГц |
150 ± 15 |
|
- по уровню минус 3 дБ при отключенном фильтре, кГц, не менее |
100 |
|
Дрейф нуля, мВ/с, не более |
0,5 |
|
Диапазон выходных электрических зарядов модуля калибратора, пКл, не менее |
от -20000 до 0 |
|
Пределы допускаемой приведенной погрешности измерения электрических зарядов, % (нормирующее значение 20000 пКл) |
±0,2 |
|
Диапазон измерений длительности импульса давления, записанного в АЦП, мс |
от 1 до 600 |
|
Пределы допускаемой относительной погрешности измерения длительности импульса давления, записанного в АЦП, % |
±0,33 |
|
Нелинейность амплитудной характеристики модулей усилителя заряда, %, не более |
0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов регистрации, шт. |
4 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50,0 ± 0,5 |
|
Потребляемая мощность, кВ •А, не более |
1,0 |
|
Масса переносных блоков, кг, не более |
10 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры блока сопряжения, мм, не более: | |
|
- длина |
520 |
|
- ширина |
420 |
|
- высота |
170 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
Средний срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится на лицевую панель блока сопряжения в виде наклейки и на титульный лист формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Блок сопряжения БС 312 |
АШВ 2.206.024 |
1 шт. |
|
2 Рабочая станция* 1 вариант: - системный блок - многофункциональный адаптер (АЦП установлен в системный блок) - монитор - клавиатура - манипулятор типа «Мышь» 2 вариант: - промышленный ноутбук - многофункциональный адаптер (АЦП установлен в промышленный ноутбук) |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. | |
|
3 Принтер |
1 шт. | |
|
4 Источник бесперебойного питания (ИБП) |
1 шт. | |
|
5 Формуляр |
АШВ 2.832.О42ФО |
1 экз. |
|
6 Руководство по эксплуатации |
АШВ 2.832.042РЭ |
1 экз. |
|
7 Кабель КС304-3 |
АШВ 4.850.036-03 |
4 шт. |
|
8 Переход СР-50-75ФВ |
ВР0.364.008 ТУ |
4 шт. |
|
9 Шнур сетевой АС102 |
1 шт. | |
|
10 Кабель КС202-1 |
АШВ 4.850.036 |
1 шт. |
|
11 **Кабель КС202-3 |
АШВ 4.850.037 |
4 шт. |
|
12 ***Катушка |
АШВ 4.857.001 |
2 шт. |
|
13 Вставка плавкая ВП1-1 0,5А 250В |
ОЮЩ.480.003ТУ |
2 шт. |
|
14 Руководство оператора |
904.00951-013401 |
1 экз. |
|
15 Специальное программное обеспечение |
904.00951-01 |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
16 Методика поверки |
1 экз. | |
|
* Вариант поставки рабочей станции согласовывается с заказчиком * *Длина кабеля менее 50 м при поставке согласовывается с заказчиком * **При длине кабеля АШВ 4.850.037 менее 20 м катушка АШВ 4.857.001 не поставляется | ||
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации АШВ 2.832.042РЭ.
Нормативные документы
АШВ 2.832.042 ТУ «Аппаратура регистрации давления «Нейва 10000». Технические условия».
