Источники микропотоков газов и паров ИМ-ГП
| Номер в ГРСИ РФ: | 68336-17 |
|---|---|
| Производитель / заявитель: | ООО "Мониторинг", г.С.-Петербург |
Источники микропотоков газов и паров ИМ-ГП (далее - ИМ-) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации компонента в газовых средах рабочим эталонам 2-го разряда и рабочим средствам измерений в соответствии с ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68336-17 |
| Действует | по 15.08.2027 |
| Наименование | Источники микропотоков газов и паров |
| Модель | ИМ-ГП |
| Приказы |
№1082 от
03.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 046c4809-8cd9-9649-afa2-8bf4022bf328 |
Производитель / Заявитель
ООО «МОНИТОРИНГ», РОССИЯ, 196247, г. Санкт-Петербург, пр-кт Новоизмайловский, д. 67, к. 2, помещ. 5Н, лит. А,
Поверка
| Методика поверки / информация о поверке |
МП-242-2098-2017 ГСИ. Источники микропотоков газов и паров ИМ-ГП. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
C6H14, CH3SH, C2H5SH, C3H6O, C6H5OH, C4H8O2, CH3COOH, C10H22, C10H8, CH3OH
2 года
для исп. NO2, SO2, H2S, NH3, C6H6, C7H8, о-C8H10, м-C8H10, п-C8H10, C8H10,
1 год
|
| Зарегистрировано поверок |
4261
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4128 (97%) |
| Неуспешных поверок (СИ непригодно) | 133 (3 %) |
| Актуальность информации | 25.06.2026 |
Поверители
Скачать
|
68336-17: Описание типа
2017-68336-17.pdf
|
Скачать | 188.1 КБ | |
|
68336-17: Методика поверки
2017-mp68336-17.pdf
Файл устарел
|
Скачать | 550.7 КБ | |
|
68336-17: Описание типа
2026-68336-17.pdf
|
Скачать | 206.4 КБ | |
|
68336-17: Методика поверки
МП-242-2098-2017
2017-mp68336-17-1.pdf
|
Скачать | 550.7 КБ |
Описание типа
Назначение
Источники микропотоков газов и паров ИМ-ГП (далее - ИМ-) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации компонента в газовых средах рабочим эталонам 2-го разряда и рабочим средствам измерений в соответствии с ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Источники микропотоков газов и паров ИМ-ГП являются мерами 1-го разряда в соответствии с ГОСТ 8.578-2014.
Описание
Принцип действия - термодиффузионный.
ИМ представляют собой сосуды с проницаемыми стенками, заполненные чистым
веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ (масса вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.
Массовая концентрация компонента в газовой смеси (С в мг/м3), получаемой с помощью
генератора в комплекте с ИМ рассчитывается по формуле C=G/Q, где G - значение производительности ИМ, приведенное в паспорте, мкг/мин; Q - значение объемного расхода газа-разбавителя, задаваемое на генераторе, дм3/мин.
ИМ различаются веществом, температурой применения и конструктивным исполнением.
В зависимости от количества номинальных значений температуры и соответствующих
значений производительности ИМ относятся к однозначным или многозначным ИМ.
Конструктивно ИМ могут быть выполнены в виде фторопластовой трубки, ампулы, металлического или стеклянного резервуара с фторопластовой насадкой, металлического резервуара с внутренней газопроницаемой трубкой или полиэтиленовой пипетки.

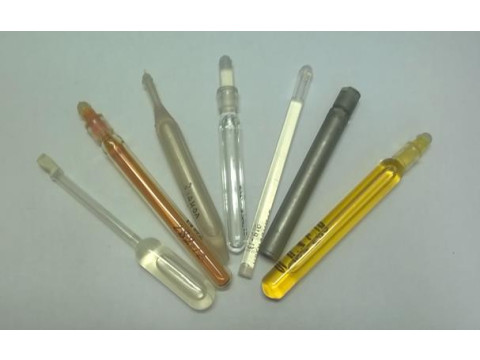

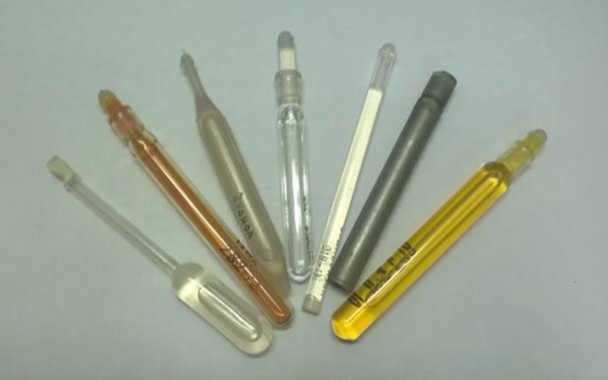

Общий вид ИМ представлен на рисунке 1. Пломбирование ИМ не предусмотрено.
Рисунок 1 - Общий вид источников микропотоков газов и паров ИМ различных конструктивных исполнений
Технические характеристики
1 Диапазоны производительности ИМ, номинальное значение температуры (Тн, °С) и температурный коэффициент (а, град-1), метрологические характеристики приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики ИМ
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
ИМ-ГП-00- М- Г1 |
Диоксид азота NO2 |
30,0 35,0 |
Г1 Г1 |
от 0,2 до 3 от 0,5 до 4 |
0,032 |
ШДЕК.418319.011 |
|
ИМ-ГП-01 - О - Г2 |
Диоксид азота NO2 |
30,0 |
Г2 |
от 3 до 6 |
0,032 |
ШДЕК.418319.011-01 |
|
ИМ-ГП-03 - М- А2 |
Сероводород H2S |
30,0 35,0 |
А2 А2 |
от 0,7 до 3 от 2 до 4 |
0,029 |
ШДЕК.418319.011-02 |
|
ИМ-ГП-05- М - А2 |
Диоксид серы SO2 |
30,0 35,0 40,0 |
А2 А2 А2 |
от 0,5 до 6 от 5 до 9 от 5 до 12 |
0,029 |
ШДЕК.418319.011-03 |
|
ИМ-ГП-06 -М - А2 |
Аммиак NH3 |
30,0 35,0 40,0 |
А2 А2 А2 |
от 0,6 до 4 от 3 до 7 от 2 до 7 |
0,032 |
ШДЕК.418319.011-04 |
|
ИМ-ГП-07 - М -А2 |
Этилмеркаптан C2H5SH |
60,0 70,0 80,0 100,0 120,0 |
А2 А2 А2 А2 А2 |
от 0,1 до 1 от 0,5 до 2 от 1 до 8 от 2 до 20 от 10 до 35 |
0,032 |
ШДЕК.418319.011-05 |
|
ИМ-ГП-08 - М - Г1 |
Хлор C12 |
30,0 35,0 |
Г1 Г1 |
от 0,2 до 3 от 0,5 до 5 |
0,032 |
ШДЕК.418319.011-06 |
|
ИМ-ГП-09 - М- А2 |
Хлор C12 |
30,0 35,0 |
А2 А2 |
от 3 до 10 от 10 до 15 |
0,032 |
ШДЕК.418319.011-07 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
ИМ-ГП-10 - М - Б |
Акрилонитрил CH3CHCN |
80,0 90,0 |
Б Б |
от 0,6 до 3 от 2 до б |
0,032 |
ШДЕК.418319.011- 159 |
|
ИМ-ГП-11 - М- А2 |
Ацетон CH3COOH3 |
50,0 60,0 70,0 80,0 90,0 100,0 |
А2 А2 А2 А2 А2 А2 |
от 0,1 до 0.2 от 0,1 до 1 от 0,7 до 5 от 0,7 до 5 от 4 до 10 от 10 до 20 |
0,032 |
ШДЕК.418319.011-08 |
|
ИМ-ГП-12 - М - Б |
Ацетон CH3COOH3 |
80,0 90,0 100,0 |
Б Б Б |
от 4 до 9 от 9 до 12 от 12 до 20 |
0,032 |
ШДЕК.418319.011-09 |
|
ИМ-ГП-13 - М - Б |
Ацетонитрил CH3CN |
80,0 100,0 |
Б Б |
от 1 до 4 от 4 до 10 |
0,032 |
ШДЕК.418319.011- 112 |
|
ИМ-ГП-14 - М- А2 |
Бензол СбНб |
50,0 60,0 70,0 80,0 90,0 100,0 |
А2 А2 А2 А2 А2 А2 |
от 0,1 до 0,5 от 0,1 до 1,5 от 0,1 до 2 от 0,1 до 5 от 4 до 15 от 15 до 30 |
0,032 |
ШДЕК.418319.011-10 |
|
ИМ-ГП-15 - М - Б |
Бензол СбНб |
80,0 90,0 100,0 |
Б Б Б |
от 2 до 8 от 8 до 20 от 20 до 30 |
0,032 |
ШДЕК.418319.011-11 |
|
ИМ-ГП-16 - М - А2 |
Бутанол C3H7CH2OH |
80,0 90,0 100,0 120,0 |
А2 А2 А2 А2 |
от 0,1 до 0,б от 0,5 до 2 от 0,5 до 4 от 4 до 10 |
0,032 |
ШДЕК.418319.011-12 |
|
ИМ-ГП-17 - М - Б |
Бутанол C3H7CH2OH |
100,0 110,0 120,0 |
Б Б Б |
от 1 до 3 от 3 до 7 от 7 до 10 |
0,032 |
ШДЕК.418319.011-13 |
|
ИМ-ГП-18 - М- А2 |
Бутилацетат CH3COOC4H9 |
70,0 80,0 100,0 110,0 120,0 |
А2 А2 А2 А2 А2 |
от 0,1 до 1 от 0,1 до 3 от 2 до 4 от 4 до 10 от 10 до 20 |
0,032 |
ШДЕК.418319.011-14 |
|
ИМ-ГП-19 - М - Б |
Бутилацетат CH3COOC4H9 |
90,0 100,0 105,0 110,0 120,0 |
Б Б Б Б Б |
от 1 до 5 от 5 до 7 от 7 до 10 от 10 до 15 от 15 до 25 |
0,032 |
ШДЕК.418319.011-15 |
|
ИМ-ГП-20 - 0 - Б |
Бутилмеркаптан C4H9SH |
100,0 105,0 110,0 |
Б Б Б |
от 4 до 6 от 5 до 10 от 10 до 15 |
0,032 |
ШДЕК.418319.001- 113 |
|
ИМ-ГП-21 - М - Б |
Винилхлорид СН2СНС1 |
35,0 40,0 |
Б Б |
от 0,5 до 2 от 1 до 5 |
0,032 |
ШДЕК.418319.011- 1б0 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
60,0 |
А2 |
от 0,1 до 1 | ||||
|
Гексан C6H14 |
80,0 |
А2 |
от 0,3 до 4 | |||
|
ИМ-ГП-22 - М- А2 |
90,0 100,0 |
А2 А2 |
от 2 до 6 от 6 до 10 |
0,032 |
ШДЕК.418319.011-16 | |
|
110,0 |
А2 |
от 10 до 30 | ||||
|
Гексан |
80,0 |
Б |
от 1 до 5 | |||
|
C6H14 |
90,0 |
Б |
от 5 до 8 | |||
|
ИМ-ГП-23 - М - Б |
95,0 |
Б |
от 8 до 12 |
0,032 |
ШДЕК.418319.011-17 | |
|
100,0 |
Б |
от 12 до 16 | ||||
|
110,0 |
Б |
от 16 до 30 | ||||
|
80,0 |
А2 |
от 0,1 до 0,4 | ||||
|
ИМ-ГП-24 - М -А2 |
Декан C10H22 |
90,0 110,0 |
А2 А2 |
от 0,1 до 2 от 2 до 8 |
0,032 |
ШДЕК.418319.011-18 |
|
120,0 |
А2 |
от 4 до 16 | ||||
|
ИМ-ГП-25 - О - Б |
Декан C10H22 |
120,0 |
Б |
от 4 до 6 |
0,032 |
ШДЕК.418319.011-19 |
|
80,0 |
А2 |
от 0,5 до 5 | ||||
|
ИМ-ГП-26 - М- А2 |
Дихлорэтан C2H4CI2 |
90,0 100,0 |
А2 А2 |
от 3 до 6 от 6 до 10 |
0,032 |
ШДЕК.418319.011-20 |
|
110,0 |
А2 |
от 10 до 30 | ||||
|
70,0 |
Б |
от 1,5 до 2 | ||||
|
75,0 |
Б |
от 2 до 4 | ||||
|
ИМ-ГП-27 - М - Б |
Дихлорэтан C2H4CI2 |
80,0 90,0 |
Б Б |
от 4 до 6 от 6 до 10 |
0,032 |
ШДЕК.418319.011-21 |
|
100,0 |
Б |
от 10 до 20 | ||||
|
110,0 |
Б |
от 20 до 30 | ||||
|
80,0 |
А2 |
от 0,5 до 1 | ||||
|
ИМ-ГП-28 - М -А2 |
Изопропанол CH3CHOHCH3 |
90,0 100,0 |
А2 А2 |
от 0,1 до 2 от 0,5 до 5 |
0,032 |
ШДЕК.418319.011-22 |
|
110,0 |
А2 |
от 5 до 15 | ||||
|
90,0 |
Б |
от 1 до 2 | ||||
|
ИМ-ГП-29 - М - Б |
Изопропанол CH3CHOHCH3 |
100,0 110,0 |
Б Б |
от 2 до 3 от 3 до 5 |
0,032 |
ШДЕК.418319.011-23 |
|
120,0 |
Б |
от 5 до 15 | ||||
|
80,0 |
А2 |
от 0,1 до 2 | ||||
|
ИМ-ГП-30 - М- А2 |
о - ксилол СбН4(СНз)2 |
90,0 100,0 |
А2 А2 |
от 0,5 до 6 от 2 до 7 |
0,032 |
ШДЕК.418319.011-24 |
|
110,0 |
А2 |
от 7 до 30 | ||||
|
90,0 |
Б |
от 1 до 3 | ||||
|
ИМ-ГП-31 - М - Б |
о - ксилол СбН4(СНз)2 |
100,0 110,0 |
Б Б |
от 3 до 7 от 7 до 17 |
0,032 |
ШДЕК.418319.011-25 |
|
120,0 |
Б |
от 17 до 30 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
ИМ-ГП-32 - М- А2 |
м - ксилол СбН4(СНз)2 |
80,0 90,0 100,0 120,0 |
А2 А2 А2 А2 |
от 0,1 до 2 от 0,5 до 8 от 2 до 7 от 7 до 30 |
0,032 |
ШДЕК.418319.011-26 |
|
ИМ-ГП-33 - М - Б |
м - ксилол СбН4(СНз)2 |
90,0 100,0 110,0 120,0 |
Б Б Б Б |
от 1 до 3 от 3 до 9 от 9 до 20 от 20 до 35 |
0,032 |
ШДЕК.418319.011-27 |
|
ИМ-ГП-34 - М- А2 |
п - ксилол СбН4(СНз)2 |
70,0 80,0 90,0 100,0 120,0 |
А2 А2 А2 А2 А2 |
от 0,1 до 1 от 0,2 до 4 от 2 до 6 от 2 до 7 от 7 до 30 |
0,032 |
ШДЕК.418319.011-28 |
|
ИМ-ГП-35 - М - Б |
п - ксилол СбН4(СНз)2 |
80,0 90,0 100,0 110,0 120,0 |
Б Б Б Б Б |
от 1 до 2 от 2 до 6 от 4 до 13 от 13 до 30 от 20 до 40 |
0,032 |
ШДЕК.418319.011-29 |
|
ИМ-ГП-36 - М -А2 |
Метанол СНзОН |
60,0 70,0 80,0 90,0 100,0 110,0 |
А2 А2 А2 А2 А2 А2 |
от 0,1 до 2 от 0,1 до 4 от 0,3 до 4 от 2 до 6 от 6 до 10 от 10 до 20 |
0,032 |
ШДЕК.418319.011-30 |
|
ИМ-ГП-37 - М - Б |
Метанол СНзОН |
80,0 90,0 100,0 110,0 |
Б Б Б Б |
от 1 до 5 от 5 до 10 от 10 до 20 от 13 до 26 |
0,032 |
ШДЕК.418319.011-31 |
|
ИМ-ГП-38 - М- А2 |
Метилмеркаптан CH3SH |
30,0 35,0 40,0 50,0 60,0 70,0 |
А2 А2 А2 А2 А2 А2 |
от 0,1 до 0,2 от 0,1 до 0,5 от 0,1 до 2 от 2 до 5 от 1 до 7 от 7 до 14 |
0,032 |
ШДЕК.418319.011-32 |
|
ИМ-ГП-39 -О-Г2 |
Сероокись углерода COS |
30 |
Г2 |
от 10 до 20 |
0,032 |
ШДЕК.418319.011-33 |
|
ИМ-ГП-40 - М - Б |
Метилметакрилат СН2СНОНСН3 |
60,0 70,0 |
Б Б |
от 0,2 до 1 от 1 до 5 |
0,032 |
ЛДЕК.418319.011-161 |
|
ИМ-ГП-41 - М - А2 |
Сероуглерод CS2 |
40,0 60,0 80,0 |
А2 А2 А2 |
от 0,15 до 3 от 2 до 10 от 10 до 15 |
0,032 |
ШДЕК.418319.011-34 |
|
ИМ-ГП-42 - М - Б |
Сероуглерод CS2 |
60,0 70,0 |
Б Б |
от 2 до 10 от 10 до 15 |
0,032 |
ШДЕК.418319.011-35 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
ИМ-ГП-43 - М -А2 |
Тетрахлорэтилен C2CI4 |
70,0 80,0 90,0 |
А2 А2 А2 |
от 0,1 до 1 от 0,6 до 8 от 8 до 15 |
0,032 |
ШДЕК.418319.011-36 |
|
ИМ-ГП-44 - М - Б |
Тетрахлорэтилен C2CI4 |
80,0 90,0 100,0 |
Б Б Б |
от 2 до 8 от 8 до 15 от 15 до 30 |
0,032 |
ШДЕК.418319.011-37 |
|
ИМ-ГП-45 - М -А2 |
Толуол C6H5CH3 |
60,0 70,0 80,0 90,0 100,0 120,0 |
А2 А2 А2 А2 А2 А2 |
от 0,1 до 0,8 от 0,1 до 2 от 0,2 до 3 от 1 до 6 от 2 до 7 от 7 до 30 |
0,032 |
ШДЕК.418319.011-38 |
|
ИМ-ГП-46 - М - Б |
Толуол C6H5CH3 |
80,0 90,0 100,0 110,0 |
Б Б Б Б |
от 1 до 2 от 2 до 10 от 10 до 20 от 15 до 30 |
0,032 |
ШДЕК.418319.011-39 |
|
ИМ-ГП-47 - М - А2 |
Трихлорэтилен C2HCI3 |
60,0 70,0 80,0 |
А2 А2 А2 |
от 0,1 до 1 от 1 до 7 от 7 до 15 |
0,032 |
ШДЕК.418319.011-40 |
|
ИМ-ГП-48 - М - Б |
Трихлорэтилен C2HCI3 |
60,0 70,0 80,0 90,0 |
Б Б Б Б |
от 1 до 4 от 4 до 8 от 8 до 20 от 20 до 32 |
0,032 |
ШДЕК.418319.011-41 |
|
ИМ-ГП-49 - М - Б |
Хлорбензол C6H5CI |
90 100,0 |
Б Б |
от 1 до 2 от 2 до 10 |
0,032 |
ШДЕК.418319.011- 114 |
|
ИМ-ГП- 50- М -А2 |
Хлористый метилен CH2CI2 |
50,0 60,0 70,0 |
А2 А2 А2 |
от 0,5 до 2 от 2 до 4 от 4 до 8 |
0,032 |
ШДЕК.418319.011-42 |
|
ИМ-ГП-51 - М - Б |
Хлористый метилен CH2CI2 |
50,0 60,0 70,0 |
Б Б Б |
от 0,5 до 2 от 2 до 6 от 6 до 12 |
0,032 |
ШДЕК.418319.011-43 |
|
ИМ5-ГП-52 - М - Б |
Хлористый этил C2H5CI |
40,0 50,0 |
Б Б |
от 0,3 до 2 от 2 до 15 |
0,032 |
ШДЕК.418319.011- 115 |
|
ИМ-ГП-53 - М -А2 |
Хлороформ СНС1з |
50,0 60,0 70,0 80,0 90,0 |
А2 А2 А2 А2 А2 |
от 0,1 до 0,5 от 0,2 до 1 от 1 до 4 от 3 до 8 от 8 до 15 |
0,032 |
ШДЕК.418319.011-44 |
|
ИМ-ГП-54 - М - Б |
Хлороформ СНС1з |
60,0 70,0 80,0 |
Б Б Б |
от 1 до 3 от 3 до 6 от 6 до 15 |
0,032 |
ШДЕК.418319.011-45 |
|
ИМ-ГП-55 - М -А2 |
Циклогексан СбН12 |
80,0 100,0 110,0 |
А2 А2 А2 |
от 0,1 до 2 от 2 до 12 от 10 до 20 |
0,032 |
ШДЕК.418319.011-46 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
ИМ-ГП-56 - М - Б |
Циклогексан C6H12 |
90,0 100,0 110,0 120,0 |
Б Б Б Б |
от 1 до 2 от 2 до 6 от 6 до 20 от 20 до 30 |
0,032 |
ШДЕК.418319.011-47 |
|
ИМ-ГП-57 - М - Б |
Циклогексанол C6H11OH |
110,0 120,0 |
Б Б |
от 0,5 до 1 от 1 до 3 |
0,032 |
ШДЕК.418319.011- 116 |
|
ИМ-ГП-58 - М -А2 |
Циклогексанон C6H10O |
100,0 110,0 120,0 |
А2 А2 А2 |
от 0,1 до 3 от 3 до 6 от 6 до 13 |
0,032 |
ШДЕК.418319.011-48 |
|
ИМ-ГП-59 - М - Б |
Циклогексанон C6H10O |
100,0 120,0 |
Б Б |
от 1 до 3 от 3 до 9 |
0,032 |
ШДЕК.418319.011-49 |
|
ИМ-ГП-60 - М -А2 |
Четыреххлористый углерод CC14 |
60,0 70,0 80,0 100,0 |
А2 А2 А2 А2 |
от 0,1 до 0,5 от 0,5 до 2 от 1 до 5 от 5 до 30 |
0,032 |
ШДЕК.418319.001-50 |
|
ИМ-ГП-61 - М - Б |
Четыреххлористый углерод CC14 |
70,0 80,0 90,0 100,0 |
Б Б Б Б |
от 1 до 3 от 3 до 6 от 6 до 20 от 20 до 30 |
0,032 |
ШДЕК.418319.011-51 |
|
ИМ-ГП-62 - М -А2 |
Этанол C2H5OH |
80,0 90,0 100,0 120,0 |
А2 А2 А2 А2 |
от 0,1 до 2 от 2 до 5 от 5 до 7 от 7 до 20 |
0,032 |
ШДЕК.418319.011-52 |
|
ИМ-ГП-63 - М - Б |
Этанол C2H5OH |
90,0 100,0 110,0 120,0 |
Б Б Б Б |
от 3 до 4 от 4 до 10 от 10 до 20 от 20 до 26 |
0,032 |
ШДЕК.418319.011-53 |
|
ИМ-ГП-64 - М -А2 |
Этилацетат CH3COOC2H5 |
60,0 80,0 90,0 100,0 |
А2 А2 А2 А2 |
от 0,1 до 0,7 от 0,7 до 4 от 3 до 7 от 7 до 10 |
0,032 |
ШДЕК.418319.011-54 |
|
ИМ-ГП-65 - М - Б |
Этилацетат CH3COOC2H5 |
70,0 80,0 90,0 100,0 |
Б Б Б Б |
от 1 до 3 от 3 до 6 от 6 до 15 от 15 до 30 |
0,032 |
ШДЕК.418319.011-55 |
|
ИМ-ГП-66 - М -А2 |
Этилбензол C6H5C2H5 |
70,0 80,0 90,0 100,0 |
А2 А2 А2 А2 |
от 0,1 до 0,5 от 0,1 до 2 от 2 до 5 от 5 до 10 |
0,032 |
ШДЕК.418319.011-56 |
|
ИМ-ГП-67 - М - Б |
Этилбензол C6H5C2H5 |
80,0 90,0 100,0 110,0 120,0 |
Б Б Б Б Б |
от 1 до 2 от 2 до 5 от 5 до 11 от 11 до 20 от 20 до 30 |
0,032 |
ШДЕК.418319.011-57 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
ИМ-ГП-68 - О - А2 |
Кумол (изопропилбензол) СбН5СН(СНз)2 |
120,0 |
А2 |
от 2 до 8 |
0,032 |
ШДЕК.418319.011-58 |
|
ИМ-ГП-69 - М - Б |
Кумол (изопропилбензол) СбН5СН(СНз)2 |
100,0 120,0 |
Б Б |
от 1 до 1,5 от 1,5 до 8 |
0,032 |
ШДЕК.418319.011-59 |
|
ИМ-ГП-70 - О - Б |
Псевдокумол (1, 2, 4 триме-тилбензол СбН5(СНз)з |
100,0 |
Б |
от 0,3 до 0,7 |
0,032 |
ШДЕК.418319.011- 162 |
|
ИМ-ГП-71 - М - Б |
Стирол С6Н5С2Н3 |
60,0 80,0 90,0 100,0 |
Б Б Б Б |
от 0,1 до 0,5 от 0,5 до 2 от 2 до 3 от 3 до 5 |
0,032 |
ШДЕК.418319.011- 163 |
|
ИМ-ГП-72 - М - Б |
Пропилмеркаптан CH3(CH2)2SH |
80,0 90,0 100,0 |
Б Б Б |
от 1 до 3 от 3 до 7 от 7 до 15 |
0,032 |
ШДЕК.418319.011- 117 |
|
ИМ-ГП-73 - М -А2 |
Пропилмеркаптан CH3(CH2)2SH |
50,0 60,0 70,0 80,0 90,0 |
А2 А2 А2 А2 А2 |
от 0,05 до 0,1 от 0,1 до 0,5 от 0,5 до 1,5 от 1,5 до 5 от 5 до 10 |
0,032 |
ШДЕК.418319.011-60 |
|
ИМ-ГП-74 - М - Б |
Диметилсульфид (CH3)2S |
70,0 80,0 |
Б Б |
от 1 до 3 от 3 до 7 |
0,032 |
ШДЕК.418319.011-61 |
|
ИМ-ГП-75 -О- А2 |
Диметилсульфид (CH3)2S |
50,0 60,0 70,0 |
А2 А2 А2 |
от 0,1 до 0,5 от 0,1 до 1 от 0,3 до 6 |
0,032 |
ШДЕК.418319.011-62 |
|
ИМ-ГП-76 - М - Б |
Диметилдисульфид (CH3)2S2 |
100,0 110,0 |
Б Б |
от 2 до 5 от 5 до 12 |
0,032 |
ШДЕК.418319.011-63 |
|
ИМ-ГП-77 - М - А2 |
Диметилдисульфид (CH3)2S2 |
70,0 90,0 100,0 |
А2 А2 А2 |
от 0,15 до 0,6 от 0,6 до 5 от 1 до 5 |
0,032 |
ШДЕК.418319.011-64 |
|
ИМ-ГП-78 - О - Б |
Бензонитрил C6H5CN |
100,0 |
Б |
от 0,8 до 1,2 |
0,032 |
ШДЕК.418319.011- 164 |
|
ИМ-ГП-79 - М - Б |
Моноэтанол-амин NH2(CH2)2OH |
90,0 100,0 |
Б Б |
от 0,1 до 1 от 0,2 до 5 |
0,032 |
ШДЕК.418319.011- 165 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
ИМ-ГП-80 - О - Б |
1,2 дихлорэти-лен CHCl == CHCl |
55,0 |
Б |
от 1,2 до 1,6 |
0,032 |
ШДЕК.418319.011- 166 |
|
ИМ-ГП-81 - М - А2 |
Пентан C5H12 |
80,0 90,0 |
А2 А2 |
от 0,5 до 2 от 2 до 15 |
0,032 |
ШДЕК.418319.011-65 |
|
ИМ-ГП-82 - М - Б |
Пентан C5H12 |
80,0 90,0 |
Б Б |
от 2,5 до 4 от 4 до 16 |
0,032 |
ШДЕК.418319.011-66 |
|
ИМ-ГП-83 - М - А2 |
Гептан C7H16 |
80,0 90,0 110,0 120,0 |
А2 А2 А2 А2 |
от 0,1 до 3 от 2 до 6 от 6 до 15 от 15 до 30 |
0,032 |
ШДЕК.418319.011-67 |
|
ИМ-ГП-84 - М - Б |
Гептан C7H16 |
110,0 120,0 |
Б Б |
от 10 до 15 от 15 до 30 |
0,032 |
ШДЕК.418319.011-68 |
|
ИМ-ГП-85 - М - А2 |
Октан C8H18 |
80,0 90,0 100,0 110,0 |
А2 А2 А2 А2 |
от 0,5 до 2 от 0,5 до 5 от 2 до 10 от 8 до 15 |
0,032 |
ШДЕК.418319.011-69 |
|
ИМ-ГП-86 - М - Б |
Октан C8H18 |
110,0 120,0 |
Б Б |
от 2 до 10 от 8 до 25 |
0,032 |
ШДЕК.418319.011-70 |
|
ИМ-ГП-87 - М - А2 |
Нонан C9H20 |
80,0 100,0 110,0 120,0 |
А2 А2 А2 А2 |
от 0,1 до 1 от 1 до 2 от 2 до 5 от 5 до 12 |
0,032 |
ШДЕК.418319.011-71 |
|
ИМ-ГП-88 - М - Б |
Нонан C9H20 |
110,0 120,0 |
Б Б |
от 1 до 5 от 5 до 15 |
0,032 |
ШДЕК.418319.011-72 |
|
ИМ-ГП-89 - М - А2 |
Фенол C6H5OH |
80,0 100,0 110,0 120,0 |
А2 А2 А2 А2 |
от 0,1 до 0,2 от 0,1 до 3 от 1 до 5 от 5 до 15 |
0,032 |
ШДЕК.418319.011-73 |
|
ИМ-ГП-90 - М - Б |
Метилэтилкетон CH3COCH2CH3 |
80,0 90,0 100,0 |
Б Б Б |
от 0,8 до 1,6 от 1,6 до 5 от 5 до 20 |
0,032 |
ШДЕК.418319.011- 167 |
|
ИМ-ГП-91 - О - Б |
Акролеин CH2 == CH-CHO |
60,0 |
Б |
от 0,8 до 1,5 |
0,032 |
ШДЕК.418319.011- 168 |
|
ИМ-ГП-92 - М - Б |
Этилцеллозольв C2H5OCH2CH2OH |
100,0 120,0 |
Б Б |
от 0,5 до 1,5 от 1 до 7 |
0,032 |
ШДЕК.418319.011-74 |
|
ИМ-ГП-93 - О - А2 |
Этилцеллозольв C2H5OCH2CH2OH |
120,0 |
А2 |
от 1 до 7 |
0,032 |
ШДЕК.418319.011-75 |
|
ИМ-ГП-94 - М- А2 |
Формальдегид CH2O |
80,0 90,0 |
А2 А2 |
от 0,1 до 1 от 0,5 до 2,7 |
0,032 |
ШДЕК.418319.011-76 |
|
ИМ-ГП-95 - О - А2 |
Ундекан C11H24 |
120,0 |
А2 |
от 4 до 7 |
0,032 |
ШДЕК.418319.011-77 |
|
ИМ-ГП-96 - О - Б |
Ундекан C11H24 |
120,0 |
Б |
от 4 до 7 |
0,032 |
ШДЕК.418319.011-78 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
ИМ-ГП-97 - м - А2 |
Нафталин C10H8 |
100,0 120,0 |
А2 А2 |
от 0,5 до 2 от 1 до 12 |
0,032 |
ШДЕК.418319.011-79 |
|
ИМ-ГП-98 - м- А2 |
Тридекан C13H28 |
110,0 120,0 |
А2 А2 |
от 0,1 до 0,5 от 0,5 до 5 |
0,032 |
ШДЕК.418319.011-80 |
|
ИМ-ГП-99 - О - Б |
Тридекан C13H28 |
120,0 |
Б |
от 1 до 2 |
0,032 |
ШДЕК.418319.011-81 |
|
ИМ-ГП-100 -М-А2 |
Диэтиловый эфир C2H5OC2H5 |
30,0 100,0 |
А2 А2 |
от 0,1 до 1 от 1 до 25 |
0,032 |
ШДЕК.418319.011-82 |
|
ИМ-ГП-101 - М - Б |
Диэтиловый эфир C2H5OC2H5 |
30,0 100,0 |
Б Б |
от 0,1 до 1,0 от 1 до 25 |
0,032 |
ШДЕК.418319.011-83 |
|
ИМ-ГП-102 -М-А2 |
Додекан C13H28 |
110,0 120,0 |
А2 А2 |
от 0,1 до 4 от 1 до 5 |
0,032 |
ШДЕК.418319.011-84 |
|
ИМ-ГП-103 - М - Б |
Додекан C13H28 |
110,0 120,0 |
Б Б |
от 0,5 до 2 от 2 до 5 |
0,032 |
ШДЕК.418319.011-85 |
|
ИМ-ГП-104 -М-А2 |
Уксусная кислота СНзСООН |
80,0 90,0 100,0 |
А2 А2 А2 |
от 0,5 до 3 от 3 до 5 от 5 до 15 |
0,032 |
ШДЕК.418319.011-86 |
|
ИМ-ГП-105 - М - Б |
Уксусная кислота СНзСООН |
90,0 100,0 110,0 |
Б Б Б |
от 1 до 5 от 5 до 12 от 12 до 25 |
0,032 |
ШДЕК.418319.011-87 |
|
ИМ-ГП-106 -М-А2 |
Вода Н2О |
75,5 100,0 |
А2 А2 |
от 0,5 до 1 от 1 до 4 |
0,034 |
ШДЕК.418319.011-88 |
|
ИМ-ГП-107 - М - Д |
Хлористый водород HCl |
30,0 35,0 |
Д Д |
от 0,1 до 1 от 0,5 до 3 |
- |
ШДЕК.418319.011-89 |
|
ИМ-ГП-108 - М - Е |
Хлористый водород HCl |
30,0 35,0 |
Е Е |
от 1 до 10 от 2 до 15 |
- |
ШДЕК.418319.011-90 |
|
ИМ-ГП-109 -О-Д |
Сероокись углерода COS |
30,0 |
Д |
от 0,2 до 0,3 |
- |
ШДЕК.418319.011-91 |
|
ИМ-ГП-110 -О -Г1 |
Сероводород H2S |
30,0 |
Г1 |
от 0,05 до 0,7 |
0,029 |
ШДЕК.418319.011-92 |
|
ИМ-ГП-111 -М -Г2 |
Сероводород H2S |
30,0 35,0 |
Г2 Г2 |
от 1 до 2 от 2 до 3 |
0,029 |
ШДЕК.418319.011-93 |
|
ИМ-ГП-112 - О - Д |
Сероводород H2S |
40,0 |
Д |
от 0,1 до 0,2 |
0,029 |
ШДЕК.418319.011-94 |
|
ИМ-ГП-113- О- Г1 |
Диоксид серы SO2 |
30,0 |
Г1 |
от 0,05 до 0,7 |
0,029 |
ШДЕК.418319.011-95 |
|
ИМ-ГП-114 -М -Г2 |
Диоксид серы SO2 |
30,0 35,0 |
Г2 Г2 |
от 1 до 2 от 2 до 3 |
0,029 |
ШДЕК.418319.011-96 |
|
ИМ-ГП-115 - О - Д |
Диоксид серы SO2 |
40,0 |
Д |
от 0,1 до 0,2 |
0,029 |
ШДЕК.418319.011-97 |
|
ИМ-ГП-116 - О - Д |
Аммиак NH3 |
40,0 |
Д |
от 0,1 до 0,2 |
0,032 |
ШДЕК.418319.011-98 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
ИМ-ГП-117 -М -Г1 |
Аммиак NH3 |
30,0 35,0 |
Г1 Г1 |
от 0,05 до 0,6 от 0,3 до 0,8 |
0,032 |
ШДЕК.418319.011-99 |
|
ИМ-ГП-118 -М -Г2 |
Аммиак NH3 |
30,0 35,0 |
Г2 Г2 |
от 1 до 2 от 2 до 3 |
0,032 |
ШДЕК.418319.011- 100 |
|
ИМ-ГП-119 -М -А2 |
Ацетонитрил CH3CN |
80,0 100,0 |
А2 А2 |
от 1 до 4 от 4 до 10 |
0,032 |
ШДЕК.418319.011- 101 |
|
ИМ-ГП-120 -М -А2 |
Бутилмеркаптан C4H7SH |
60,0 80,0 |
А2 А2 |
от 0,1 до 0,5 от 0,5 до 2 |
0,032 |
ШДЕК.418319.011- 102 |
|
ИМ-ГП-121 -М -А2 |
Хлорбензол C6H5Cl |
50,0 60,0 70,0 80,0 |
А2 А2 А2 А2 |
от 0,1 до 0,5 от 0,1 до 1 от 0,5 до 1 от 1 до 3 |
0,032 |
ШДЕК.418319.011- 103 |
|
ИМ-ГП-121 -М -А2 |
Хлорбензол C6H5CI |
50,0 60,0 70,0 80,0 90,0 |
А2 А2 А2 А2 А2 |
от 0,1 до 0,5 от 0,1 до 1 от 0,5 до 1 от 1 до 3 от 3 до 10 |
0,032 |
ШДЕК.418319.011- 103 |
|
ИМ-ГП-122 -М -А2 |
Хлористый этил C2H5C1 |
40,0 50,0 |
А2 А2 |
от 0,3 до 2 от 2 до 10 |
0,032 |
ШДЕК.418319.011- 104 |
|
ИМ-ГП-123 -М -А2 |
Циклогексанол C6H11OH |
100,0 110,0 120,0 |
А2 А2 А2 |
от 0,1 до 1 от 0,1 до 2 от 1 до 5 |
0,032 |
ШДЕК.418319.011- 169 |
|
ИМ-ГП-124 -М -А2 |
Метилэтилкетон СН3СОСН2СН3 |
80,0 90,0 100,0 |
А2 А2 А2 |
от 0,8 до 1,6 от 1,6 до 5 от 5 до 15 |
0,032 |
ШДЕК.418319.011- 105 |
|
ИМ-ГП-125 -М -А1 |
Сероводород H2S |
30,0 35,0 |
А1 А1 |
от 0,1 до 3 от 0,6 до 4 |
0,029 |
ШДЕК.418319.011- 106 |
|
ИМ-ГП-126 -О -А2 |
Изоамиловый спирт (СНз)2СН(СН2)2О Н |
110,0 |
А2 |
от 0,3 до 2 |
0,032 |
ШДЕК.418319.011- 107 |
|
ИМ-ГП-127 -М -А2 |
Винилацетат СНзСООСНСН2 |
60,0 70,0 |
А2 А2 |
от 0,3 до 2 от 2 до 5 |
0,032 |
ШДЕК.418319.011- 108 |
|
ИМ-ГП-128- O- Б |
Пинаколиновый спирт (СНз)зССНОНСН 3 |
110,0 |
Б |
от 0,3 до 2 |
0,032 |
ШДЕК.418319.011- 170 |
|
ИМ-ГП-129 -О -А2 |
Муравьиная кислота НСООН |
80,0 |
А2 |
от 0,3 до 2 |
0,032 |
ШДЕК.418319.011- 109 |
|
ИМ-ГП-130 -М -А2 |
Фтористый водород HF |
30,0 35,0 40,0 |
А2 А2 А2 |
от 0,3 до 3 от 0,4 до 4 от 0,6 до 6 |
0,026 |
ШДЕК.418319.011- 110 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
ИМ-ГП-131 - О- А2 |
Пинаколиновый спирт (СН3)3ССНОНСН3 |
110,0 |
А2 |
от 0,3 до 2 |
0,026 |
ШДЕК.418319.011- 111 |
|
ИМ-ГП-132 - О - Д |
Диоксид азота NO2 |
40,0 |
Д |
от 0,1 до 0,2 |
0,032 |
ШДЕК.418319.011- 118 |
|
ИМ-ГП-133 -М -Г2 |
Диоксид азота NO2 |
35,0 40,0 |
Г2 Г2 |
от 3 до 10 от 10 до 15 |
0,032 |
ШДЕК.418319.011- 119 |
|
ИМ-ГП-134 -М -А2 |
Оксид этилена С2Н4О |
40,0 60,0 |
А2 А2 |
от 0,1 до 2 от 2 до 10 |
0,032 |
ШДЕК.418319.011- 120 |
|
ИМ-ГП-135 - М - Б |
Оксид этилена С2Н4О |
40,0 60,0 |
Б Б |
от 0,1 до 2 от 2 до 10 |
0,032 |
ШДЕК.418319.011- 121 |
|
ИМ-ГП-136 -М -А2 |
Тиофен C4H4S |
50,0 60,0 80,0 90,0 |
А2 А2 А2 А2 |
от 0,1 до 0,5 от 0,1 до 1 от 1 до 4 от 4 до 10 |
0,032 |
ШДЕК.418319.011- 122 |
|
ИМ-ГП-137 - М - Б |
Тиофен C4H4S |
90,0 100,0 |
Б Б |
от 3 до 8 от 8 до 20 |
0,032 |
ШДЕК.418319.011- 123 |
|
ИМ-ГП-138 -М -А2 |
Ацетальдегид СН3СНО |
40,0 50,0 70,0 |
А2 А2 А2 |
от 0,1 до 0,7 от 0,7 до 4 от 4 до 10 |
0,032 |
ШДЕК.418319.011- 124 |
|
ИМ-ГП-139 - М - Б |
Ацетальдегид СН3СНО |
35,0 50,0 80,0 |
Б Б Б |
от 0,3 до 2 от 0,7 до 4 от 4 до 8 |
0,032 |
ШДЕК.418319.011- 125 |
|
ИМ-ГП-140 -М -А2 |
Метилэтил-суль-фид CH3SC2H5 |
60,0 70,0 80,0 90,0 |
А2 А2 А2 А2 |
от 0,1 до 0,5 от 0,5 до 2 от 2 до 4 от 4 до 10 |
0,032 |
ШДЕК.418319.011- 126 |
|
ИМ-ГП-141 - М - Б |
Метилэтил-суль-фид CH3SC2H5 |
80,0 90,0 100,0 |
Б Б Б |
от 1 до 2 от 2 до 6 от 6 до 18 |
0,032 |
ШДЕК.418319.011- 127 |
|
ИМ-ГП-142 -М -А2 |
Пропанол С3Н7ОН |
80,0 90,0 100,0 |
А2 А2 А2 |
от 0,1 до 1 от 1 до 2 от 1 до 5 |
0,032 |
ШДЕК.418319.011- 128 |
|
ИМ-ГП-143 - М - Б |
Пропанол С3Н7ОН |
90,0 100,0 110,0 120,0 |
Б Б Б Б |
от 1 до 2 от 2 до 5 от 5 до 10 от 10 до 20 |
0,032 |
ШДЕК.418319.011- 129 |
|
ИМ -ГП-144-М -А2 |
Изобутанол (СН3)2СНСН2ОН |
80,0 100,0 110,0 120,0 |
А2 А2 А2 А2 |
от 0,1 до 0,5 от 0,1 до 2 от 2 до 5 от 5 до 7 |
0,032 |
ШДЕК.418319.011- 130 |
|
ИМ-ГП-145 - М - Б |
Изобутанол (СН3)2СНСН2ОН |
80,0 90,0 120,0 |
Б Б Б |
от 0,3 до 2 от 2 до 4 от 4 до 10 |
0,032 |
ШДЕК.418319.011- 131 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
ИМ-ГП-146 -М -А2 |
Изопентан С5Н12 (2 изомера) |
50,0 60,0 70,0 80,0 90,0 |
А2 А2 А2 А2 А2 |
от 0,1 до 0,6 от 0,5 до 2 от 2 до 6 от 5 до 12 от 10 до 20 |
0,032 |
ШДЕК.418319.011- 132 |
|
ИМ-ГП-147 - М - Б |
Изопентан С5Н12 (2 изомера) |
50,0 60,0 70,0 80,0 90,0 |
Б Б Б Б Б |
от 0,1 до 0,6 от 0,5 до 2 от 2 до 6 от 5 до 15 от 10 до 30 |
0,032 |
ШДЕК.418319.011- 133 |
|
ИМ-ГП-148 -М -А2 |
Диметил-форма-мид (CH3)2NCHO |
80,0 90,0 110,0 |
А2 А2 А2 |
от 0,3 до 1 от 1 до 3 от 3 до 10 |
0,032 |
ШДЕК.418319.011- 134 |
|
ИМ-ГП-149 - О - Б |
Диметил-форма-мид (CH3)2NCHO |
120,0 |
Б |
от 0,3 до 5 |
0,032 |
ШДЕК.418319.011- 135 |
|
ИМ-ГП-150 -М -А2 |
Моноэтаноламин NHCH2CH2OH |
70,0 90,0 100,0 |
А2 А2 А2 |
от 0,1 до 0,3 от 0,3 до 1 от 1 до 5 |
0,032 |
ШДЕК.418319.011- 136 |
|
ИМ1-ГП-51 -М -А2 |
Изопропил-меркаптан (CH3)2CHSH |
70,0 90,0 100,0 |
А2 А2 А2 |
от 0,8 до 1,5 от 1,5 до 5 от 5 до 10 |
0,032 |
ШДЕК.418319.011- 137 |
|
ИМ-ГП-152 - М - Б |
Изопропил-меркаптан (CH3)2CHSH |
90,0 100,0 |
Б Б |
от 2 до 5 от 5 до 11 |
0,032 |
ШДЕК.418319.011- 138 |
|
ИМ-ГП-153 - М- Б |
Бром ВГ2 |
30,0 35,0 |
Б Б |
от 0,2 до 1 от 1 до 4 |
— |
ШДЕК.418319.011- 171 |
|
ИМ-ГП-154 - О - Б |
Изоамиловый спирт (СНз)2СН(СН2)2О Н |
110,0 |
Б |
от 0,3 до 2 |
0,032 |
ШДЕК.418319.011- 172 |
|
ИМ-ГП-155 - М - Б |
Винилацетат СНзСООСНСН2 |
70,0 80,0 |
Б Б |
от 0,3 до 2 от 2 до 10 |
0,032 |
ШДЕК.418319.011- 139 |
|
ИМ-ГП-156 - О - Б |
Муравьиная кислота НСООН |
80,0 |
Б |
от 0,3 до 2 |
0,032 |
ШДЕК.418319.011- 173 |
|
ИМ-ГП-157 -М -А2 |
2,6 толуилен-диизоцианат СНзСбНз(М2О)2 |
40,0 80,0 |
A2 A2 |
от 0,1 до 0,5 от 0,2 до 2 |
— |
ШДЕК.418319.011- 140 |
|
ИМ-ГП-158 -М -А2 |
2,4 толуилен-диизоцианат СНзСбНз(М2О)2 |
40,0 80,0 |
A2 A2 |
от 0,1 до 0,5 от 0,2 до 2 |
— |
ШДЕК.418319.011- 141 |
|
ИМ-ГП-159 -М -А2 |
Бром ВГ2 |
30,0 35,0 |
A2 A2 |
от 0,2 до 1 от 1 до 4 |
— |
ШДЕК.418319.011- 142 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности ИМ, мкг/мин |
а, -1 град1 |
Номер конструкторского документа |
|
ИМ-ГП-160 -М -А2 |
Трибутилфосфат (С4Н9О)зРО |
120,0 |
А2 |
от 0,1 до 0,4 |
0,040 |
ШДЕК.418319.011- 143 |
|
ИМ-ГП-161 -М -А2 |
Диизопропил-ме-тилфосфонат С7Н17О3Р |
100,0 110,0 120,0 |
А2 А2 А2 |
от 0,1 до 0,2 от 0,2 до 0,5 от 0,5 до 2 |
0,044 |
ШДЕК.418319.001- 144 |
|
ИМ-ГП-162 -М -А2 |
Диметилметил-фосфонат С3Н9О3Р |
80,0 100,0 |
А2 А2 |
от 0,1 до 0,3 от 0,1 до 1 |
0,038 |
ШДЕК.418319.001- 145 |
|
ИМ-ГП-163 -М -Г2 |
Хлор d2 |
30,0 35,0 |
Г2 Г2 |
от 3 до 10 от 5 до 16 |
0,032 |
ШДЕК.418319.011- 146 |
|
ИМ-ГП-164 -М -А2 |
Диизобутил-ме-тилфосфонат C9H21O3P |
100,0 120,0 |
А2 А2 |
от 0,1 до 0,3 от 0,3 до 1,0 |
- |
ШДЕК.418319.011- 147 |
|
ИМ-ГП-165 -М -А2 |
Метил-трет-бути-ловый эфир СНзОС(СНз)з |
80,0 90,0 |
А2 А2 |
от 0,5 до 3,0 от 3,0 до 7,0 |
- |
ШДЕК.418319.011- 148 |
|
ИМ-ГП-166 -М -Б |
Метил-трет-бути-ловый эфир СНзОС(СНз)з |
80,0 90,0 |
Б Б |
от 1 до 3 от 3 до 5 |
- |
ШДЕК.418319.011- 149 |
|
ИМ-ГП-167 -М -А2 |
Диизоамиловый эфир |
100,0 110,0 |
А2 А2 |
от 0,5 до 2 от 1 до 7 |
- |
ШДЕК.418319.011- 150 |
|
ИМ-ГП-168 -О -Б |
Диизоамиловый эфир |
120,0 |
Б |
от 2 до 4 |
- |
ШДЕК.418319.011- 151 |
|
ИМ-ГП-169 - О - Б |
Третичный бутил-меркаптан |
100,0 |
Б |
от 0,5 до 10 |
- |
ШДЕК.418319.011- 152 |
|
ИМ-ГП-170 -М -А2 |
Стирол С6Н5С2Н3 |
60,0 80,0 90,0 100,0 |
А2 А2 А2 А2 |
от 0,1 до 1 от 0,5 до 2 от 2 до 3 от 3 до 5 |
- |
ШДЕК.418319.011- 153 |
|
ИМ-ГП-171 - М - Б |
Этилмеркаптан C2H5SH |
70,0 80,0 90,0 |
Б Б Б |
от 1 до 4 от 4 до 9 от 9 до 15 |
- |
ШДЕК.418319.011- 154 |
|
ИМ-ГП-172 - М -Г1 |
Винилхлорид CH2CHC1 |
35,0 40,0 |
Г1 Г1 |
от 0,5 до 2 от 1 до 5 |
0,032 |
ШДЕК.418319.011- 155 |
|
ИМ-ГП-173 - М -Г2 |
Винилхлорид CH2CHC1 |
35,0 40,0 |
Г2 Г2 |
от 0,5 до 2 от 1 до 5 |
0,032 |
ШДЕК.418319.011- 156 |
|
ИМ-ГП-174 -М -A2 |
Винилхлорид |
35,0 40,0 |
А2 А2 |
от 0,5 до 2 от 1 до 5 |
0,032 |
ШДЕК.418319.011- 157 |
|
ИМ-ГП-175 -М -А2 |
Перфтор-трибу-тиламин C12F27N |
35,0 40,0 |
А2 А2 |
от 0,5 до 2 от 1 до 5 |
- |
ШДЕК.418319.011- 158 |
|
Условное обозначение ИМ |
Вещество |
Тн, °С |
Конструктивное исполнение ИМ |
Диапазон производительности им, мкг/мин |
а, град-1 |
Номер конструкторского документа |
|
ИМ-ГП-176 - М-А2 |
Акролеин CH2 == CH-CHO |
30,0 40,0 50,0 60,0 |
А2 А2 А2 А2 |
от 0,1 до 0,6 от 0,3 до 0,8 от 0,7 до 1,3 от 1 до 2 |
0,032 |
ШДЕК.418319.001- 174 |
|
ИМ-ГП-177- М -А2 |
Гидразин N2H4 |
80,0 90,0 100,0 |
А2 А2 А2 |
от 0,1 до 0,5 от 0,3 до 0,8 от 0,5 до 3 |
- |
ШДЕК.418319.011- 175 |
|
ИМ-ГП-178- М -И |
Метилдиэтанол-амин C4H9NO |
60,0 70,0 75,0 80,0 |
И И И И |
от 1 до 3 от 3 до 5 от 5 до 7 от 7 до 10 |
0,038 |
ШДЕК.418319.011- 176 |
|
ИМ-ГП-179- М -А2 |
Гидразин-гидрат N2H4-H2O |
80,0 90,0 100,0 |
А2 А2 А2 |
от 0,1 до 0,5 от 0,3 до 0,8 от 0,5 до 3 |
- |
ШДЕК.418319.011- 177 |
Примечание: 1) Конкретные значения производительности (Gh, мкг/мин) приведены в паспорте на ИМ-ГП.
2) Допускаются ИМ с промежуточными значениями температуры, кратными «1».
Таблица 2 - Метрологические и технические характеристики
|
Параметр |
Значение |
|
Пределы допускаемой относительной погрешности (З0, %) ИМ (пределы допускаемой относительной погрешности значений производительности (Gh, мкг/мин), воспроизводимых источником микропотока) при производительности Gh < 1,0 мкг/мин Gh > 1,0 мкг/мин |
±7 ±5 |
|
Допускаемое относительное отклонение производительности от заданного при заказе значения, %, не более |
±15 |
|
Пределы допускаемой относительной погрешности температурного коэффициента, % |
±10 |
|
Масса, г, не более |
20 |
|
Заполнение ИМ веществом, не менее1) |
70 % от полной вместимости |
|
Содержание основного компонента в веществе для заполнения ИМ, %, не менее2) |
99,0 |
|
Средняя наработка на отказ3) (при доверительной вероятности Р=0,95), ч, не менее для исполнений ИМ диоксида азота, диоксида серы, сероводорода, аммиака, бензола, толуола, о-ксилола, м-ксилола, п-ксилола, этилбензола, гексана, метилмеркаптана, этилмеркаптана, ацетона, фенола, этилацетата, уксусной кислоты, декана, нафталина, метанола |
12 000 |
|
для остальных исполнений ИМ |
6000 |
|
Параметр |
Значение |
|
ИМ относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям. Предельное состояние ИМ, определяемое наличием вещества в ИМ в % от полной вместимости (визуально) или от массы, менее3) |
10 |
|
Примечание: 1) По согласованию с заказчиком допускается заполнение веществом не менее, чем 60 % от полной вместимости. Для ИМ с производительностью не более 0,5 мкг/мин допускается заполнение веществом не менее чем 50 % от полной вместимости. 2) Допускается заполнение ИМ веществом с содержанием основного компонента не менее 97 % при условии определения содержания основного компонента по МИ, аттестованной в соответствии с ГОСТ Р 8.563 - 2009 и отсутствия в веществе летучих компонентов. 3) время непрерывной работы ИМ, в течение которого сохраняются метрологические характеристики ИМ с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации и с учетом предельного состояния - наличие вещества в ИМ: 10 % от полной вместимости (визуально) или от массы) | |
Таблица 3 - Конструктивные исполнения ИМ
|
Условное обозначение исполнения |
Особенность конструкции |
Схема ИМ |
Длина проницаемого сосуда, мм |
Наружный диаметр проницаемого сосуда, мм | |||
|
А1 |
Трубка |
— |
от 20 до 120 |
4 | |||
|
А2 |
от 6 до 8 | ||||||
|
Б |
Ампула |
-ЕЕВ-- |
от 90 до 110 |
от 11 до 14 | |||
|
Г1 |
Резервуар с трубкой |
________________________ |
от 15 до 50 (общая длина от 40 до 120) |
4 | |||
|
Г2 |
от 6 до 8 | ||||||
|
Д |
Резервуар с мембраной |
Толщина мембраны от 0,5 до 2 мм |
4 | ||||
|
Е |
Резервуар с внутренней газопроницаемой трубкой |
— |
1 |
■ч _______✓ |
от 5 до 20 |
4 | |
|
И |
Ампула |
— |
В™ |
от 50 до 110 |
от 11 до 14 | ||
Примечания:
1 Проницаемые сосуды (модификации А) изготавливаются из фторопластовой трубки по ТУ 301-89-90 «Трубки из фторопласта 4МБ калиброванные».
2 Ампулы из фторопласта Ф4МБ (модификация Б) изготавливаются по ТУ 95-766-80 (Кирово-Чепецкий химзавод).
|
Условное обозначение исполнения |
Особенность конструкции |
Схема ИМ |
Длина проницаемого сосуда, мм |
Наружный диаметр проницаемого сосуда, мм |
|
3 Резервуары (модификации Г) изготавливаются из стекла химически стойкого ХС-1, ГОСТ 21400-75 или из стали 12Х18НЭТ, ГОСТ 5632-72. 4 Резервуары (модификации Д и Е) изготавливают из стали 12Х18НЭТ, ГОСТ 5632-72. 5 И - ампулы из полиэтилена (пипетки Пастера), модификация И, изготавливаются из полиэтилена низкого давления по ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия» | ||||
Знак утверждения типа
наносится на паспорт и контейнер (упаковку), в котором хранится ИМ.
Комплектность
Таблица 4 - Комплектность ИМ________________________________
|
Наименование |
Обозначение |
Количество |
|
Источник микропотоков газов и паров ИМ |
ШДЕК 418319.011 |
1) |
|
Контейнер |
- |
1 шт. |
|
Паспорт |
ШДЕК 418319.011 ПС |
1 экз. |
|
Свидетельство о поверке |
- |
1 экз. |
|
Примечание: 1) исполнение, производительность, количество ИМ (в партии или единичные экземпляры) определяется при заказе | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Источники микропотоков газов и паров ИМ-ГП. Технические условия
ШДЕК 418319.011 ТУ
