Радиометры VDC Дозкалибратор
| Номер в ГРСИ РФ: | 68337-17 |
|---|---|
| Категория: | Радиометры |
| Производитель / заявитель: | Фирма "Comecer Netherlands", Нидерланды |
Радиометры VDC «Дозкалибратор» (далее - радиометры) предназначены для измерений активности гамма-излучающих и бета-излучающих радионуклидов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68337-17 |
| Действует | по 15.08.2027 |
| Наименование | Радиометры |
| Модель | VDC Дозкалибратор |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 94a684ee-933a-23c5-cafa-84cca9d3cf77 |
Производитель / Заявитель
Компания "Comecer Netherlands", НИДЕРЛАНДЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 186 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
68337-17: Описание типа
2018-68337-17.pdf
|
Скачать | 122.3 КБ | |
|
68337-17: Методика поверки
2018-mp68337-17.pdf
|
Скачать | 555.8 КБ |
Описание типа
Назначение
Радиометры VDC «Дозкалибратор» (далее - радиометры) предназначены для измерений активности гамма-излучающих и бета-излучающих радионуклидов.
Описание
Принцип действия радиометров основан на регистрации ионизационной камерой гамма-излучающих радионуклидов 99mTc, 131I, 18F и бета-излучающего радионуклида 89Sr с преобразованием энергии гамма- и бета- излучения в токовый сигнал и, далее, в цифровой код, который передается на блок управления и обработки данных (далее - БУОД) или персональный компьютер (далее - ПК). Программное обеспечение, встроенное в БУОД или установленное на ПК, обеспечивает вычисление значения активности и отображение его на экране.
Радиометры состоят из ионизационной камеры (далее - ИК), БУОД или персонального компьютера.
ИК радиометров представляет собой газонаполненную измерительную камеру колодезного типа со встроенными усилителем, микропроцессором и высоковольтной батареей. ИК помещена в защиту из свинца толщиной 3 мм для уменьшения фона внешнего излучения. В радиометрах используются ИК VIK-202, VIK-203. Различие этих ИК заключается в значении давления рабочего газа (аргона). ИК комплектуются защитной вставкой, предотвращающей загрязнение внутренней поверхности, и держателем пробы.
Радиометры выпускаются в следующих модификациях:
- VDC-505: ИК модели VIK-202, БУОД VDC-505 с сенсорным дисплеем;
- VDC-505XR: ИК модели VIK-203, БУОД VDC-505XR с сенсорным дисплеем;
- VDC-603: ИК модели VIK-202 и БУОД VDC-603 с цифровым монохромным дисплеем;
- VDC-603XR: ИК модели VIK-203 и БУОД VDC-603XR с цифровым монохромным дисплеем;
- VDC-606: ИК модель VIK-202 и/или модель VIK-203 (не более двух ИК одновременно, требуемая конфигурации определяется при заказе), БУОД VDC-606 с сенсорным дисплеем и с прикладным программным обеспечением (далее - ПО);
- VDC-IBC: ИК модели VIK-202 и прикладное ПО для ПК;
- VDC-IBCXR: ИК модели VIK-203 и прикладное ПО для ПК.
В комплект радиометров могут быть включены:
- дополнительная свинцовая защита одного из типов: VIA-301, VIA-302, VIA-303, VIA-304, VIA-305;
- комплект для определения содержания изотопа 99Mo в источнике на основе 99mTc;
- принтер для печати этикеток;
- автоматический подъемник держателя пробы Dosilift с электрическим приводом, управление которым осуществляется с помощью ножной педали.
Общий вид радиометров, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа представлены на рисунках 1 - 4.
знак
утверждения типа
пломба

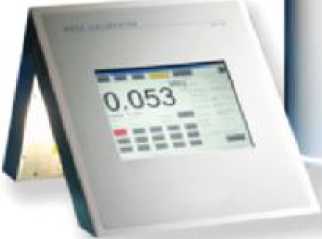

Рисунок 1 - Общий вид радиометров Модели VDC-505 (VDC-505XR) с указанием мест пломбировки и нанесения знака утверждения типа
знак
утверждения типа
Рисунок 2 - Общий вид радиометров Модели VDC-603 (VDC-603XR) с указанием мест пломбировки и нанесения знака утверждения типа
знак
утверждения типа
пломба

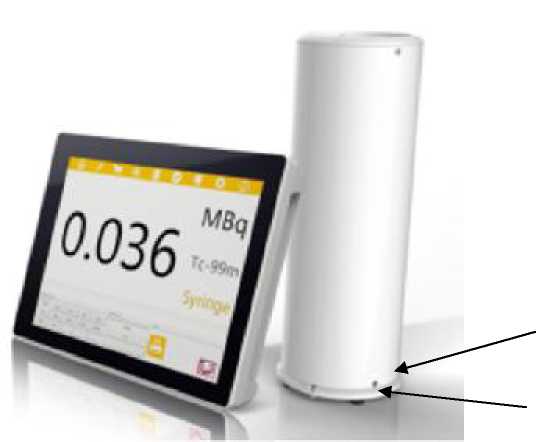

Рисунок 3 - Общий вид радиометров Модели VDC-606 с указанием мест пломбировки и
нанесения знака утверждения типа
знак
утверждения
типа
пломба

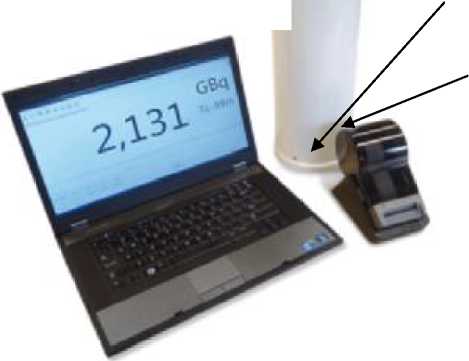

Рисунок 4 - Общий вид радиометров Модели VDC-IBC (VDC-IBCXR) с указанием мест пломбировки и нанесения знака утверждения типа
Программное обеспечение
ПО радиометров модификаций VDC-505, VDC-505XR, VDC-603, VDC-603XR является встроенным и записывается в энергонезависимую память БУОД при помощи специального оборудования изготовителя.
Основные функции встроенного ПО:
1. Преобразование сигналов ИК в информационный пакет данных;
2. Проверка работоспособности ИК;
3. Передача данных через последовательный интерфейс.
Прикладное ПО радиометров VDC-606, VDC-IBC, VDC-IBCXR устанавливается на ПК, который выполняет роль БУОД радиометров.
Основные функции прикладного ПО:
1. Установка и хранение параметров настройки ИК;
2. Чтение данных с ИК;
3. Обработка и вывод результатов измерений на дисплей;
4. Управление ИК;
5. Формирование отчетов.
Уровень защиты встроенного ПО VDC-505, VDC-505XR от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» в соответствии с
Р 50.2.077-2014.
Уровень защиты встроенного ПО VDC-603, VDC-603XR от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» в соответствии с
Р 50.2.077-2014.
Уровень защиты прикладного ПО VDC-606 от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» в соответствии с
Р 50.2.077-2014.
Уровень защиты прикладного ПО VDC-IBC, VDC-IBCXR от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО модификаций VDC-505, VDC-505XR
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VDC-505, VDC-505XR |
|
Номер версии (идентификационный номер) ПО |
не ниже v1.07 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Таблица 2 - Идентификационные данные встроенного ПО модификаций VDC-603, VDC-603XR
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VDC-603, VDC-603XR |
|
Номер версии (идентификационный номер) ПО |
не ниже v1.01 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Таблица 3 - Идентификационные данные прикладного ПО модификации VDC-606
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VDC-606 |
|
Номер версии (идентификационный номер) ПО |
не ниже v1.01 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
b4f8dc319e56c73f5 ab82291be4094ca 1) |
|
1) Контрольная сумма относится к текущей версии ПО | |
Таблица 4 - Идентификационные данные прикладного ПО модификаций VDC-IBC, VDC-
IBCXR
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VDC-IBC, VDC-IBCXR |
|
Номер версии (идентификационный номер) ПО |
не ниже v1.21 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
52036429773673053 205fe74eb488d3b 1) |
|
1) Контрольная сумма относится к текущей версии ПО | |
Технические характеристики
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон регистрируемых энергий, кэВ |
от 25 до 3000 |
|
Наименование характеристики |
Значение |
|
Диапазон индикации активности радионуклида 99mTc, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC - для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК V IK-203, VDC-IBC XR |
от 1Д103 до 2,0-1011 от 1,0-104 до 2Д1012 |
|
Диапазон измерений активности радионуклида 99mTc, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC - для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК V IK-203, VDC-IBC XR |
от 1Д105 до 1Д1010 от 1Д106 до 1Д1010 |
|
Пределы допускаемой основной относительной погрешности измерений активности нуклида 99mTc, %: - для модификаций с ИК VIK-202 от 1Д105 до 1Д106 Бк включ. св. 1,0*106 до 1Д1010 Бк - для модификаций с ИК VIK-203 от 1Д106 до 1,0-107 Бк включ. св. 1,0-107 до 1Д1010 Бк |
±10 ±5 ±10 ±5 |
|
Диапазон индикации активности радионуклида 131I, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC - для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК V IK-203, VDC-IBC XR |
от 1Д103 до 1,5-Ю11 от 1,0-104 до 1,5И012 |
|
Диапазон измерения активности радионуклида 131I, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC - для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК V IK-203, VDC-IBC XR |
от 1Д105 до 1Д1010 от 1Д106 до 1Д1010 |
|
Пределы допускаемой основной относительной погрешности измерений активности нуклида 131I, %: - для модификаций с ИК VIK-202 от 1Д105 до 1Д106 Бк включ. св. 1Д106 до 1Д1010 Бк - для модификаций с ИК VIK-203 от 1,0-106 до 1,0-107 Бк включ. св. 1,0-107 до 1Д1010 Бк |
±10 ±5 ±10 ±5 |
|
Диапазон индикации активности радионуклида 18F, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC - для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК V IK-203, VDC-IBC XR |
от 1Д103 до 7,Ф1010 от 1,0-104 до 7,4-1011 |
|
Диапазон измерения активности радионуклида 18F, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC - для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК V IK-203, VDC-IBC XR |
от 1Д105 до 1Д1010 от 1Д106 до 1Д1010 |
|
Пределы допускаемой основной относительной погрешности измерений активности нуклида 18F, %: - для модификаций с ИК VIK-202 от 1Д105 до 1Д106 Бк включ. св. 1Д106 до 1Д1010 Бк - для модификаций с ИК VIK-203 от 1Д106 до 1,0-107 Бк включ. св. 1,0-107 до 1Д1010 Бк |
±10 ±5 ±10 ±5 |
|
Наименование характеристики |
Значение |
|
Диапазон индикации активности радионуклида 89Sr, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC - для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК V IK-203, VDC-IBC XR |
от 1Д103 до 2,0-1011 от 1Д104 до 2Д1012 |
|
Диапазон измерения активности радионуклида 89Sr, Бк: - для модификаций: VDC-505, VDC-603, VDC-606 с ИК VIK-202, VDC-IBC - для модификаций: VDC-505 XR, VDC-603 XR, VDC-606 с ИК V IK-203, VDC-IBC XR |
от 1,0-107 до 1Д1010 от 1,0-108 до 1Д1010 |
|
Пределы допускаемой основной относительной погрешности измерений активности нуклида 89Sr, %: - для модификаций с ИК VIK-202 от 1,0-107 до 1,0-108 Бк включ. св. 1,0-108 до 1Д1010 Бк - для модификаций с ИК VIK-203 от 1,0-108 до 1,0-109 Бк включ. св. 1,0-109 до 1Д1010 Бк |
±15 ±8 ±15 ±8 |
|
Системная линейность активности 1), % |
±1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений активности при изменении температуры окружающего воздуха от +5 до +15 °C и от +25 до +40 °C, % |
±3 |
|
1) В диапазоне активности от 1Д106 до 1,0-1010 Бк | |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания от сети переменного тока: | |
|
- напряжение, В |
от 187 до 242 |
|
- частота, Гц |
от 47 до 51 |
|
Потребляемая мощность, В •А, не более |
25 |
|
Габаритные размеры ИК, мм, не более: | |
|
- диаметр |
160 |
|
- высота |
451 |
|
Габаритные размеры БУОД, мм, не более: | |
|
- VDC-505 | |
|
- длина |
370 |
|
- ширина |
285 |
|
- высота |
245 |
|
- VDC-603 | |
|
- длина |
250 |
|
- ширина |
175 |
|
- высота |
75 |
|
- VDC-606 | |
|
- длина |
256 |
|
- ширина |
193 |
|
- высота |
45 |
|
Масса, кг, не более: | |
|
- ИК |
16,0 |
|
- БУОД VDC-505 |
6,0 |
|
- БУОД VDC-603 |
1,5 |
|
- БУОД VDC-606 |
2,0 |
|
Наименование характеристики |
Значение |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 50 до 70 от 97,3 до 105,3 |
|
Рабочие условия: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха при температуре +30 °C без конденсации влаги, %, не более - атмосферное давление, кПа |
от +5 до +40 90 от 86 до 106,7 |
|
Время непрерывной работы, ч, не более |
24 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Нестабильность за 24 часов непрерывной работы (после установления рабочего режима), % |
±1 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится типографским способом в левом верхнем углу титульного листа руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на боковую стенку радиометров.
Комплектность
Таблица 7 - Комплектность радиометров
|
Наименование |
Обозначение |
Кол-во |
|
Радиометр VDC «Дозкалибратор» |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 68337-17 с изменением № 1 |
1 экз. |
|
Дополнительная свинцовая защита |
- |
* |
|
Принтер для печати этикеток |
- |
* |
|
Комплект для определения содержания изотопа 99Mo в источнике на основе 99mTc |
- |
* |
|
Автоматический подъемник держателя пробы Dosilift |
- |
* |
|
* Поставка и количество согласно заказу | ||
Поверка
осуществляется по документу МП 68337-17 с изменением № 1 «Радиометры VDC «Дозкалибратор». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 08.02.2018 г.
Средства поверки:
- радиометры РИС-А1-Э «Дозкалибратор» (рег. № 37683-08) или спектрометрические установки - рабочие эталоны 2-го разряда в соответствии с ГОСТ 8.033-96, интегральная нелинейность не более 0,05 %, пределы основной относительной погрешности измерений активности ±4,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых радиометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 28031-89 Камеры ионизационные для радиоизотопных приборов. Общие технические требования
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников
