Измерители сопротивления постоянному току МТ16-4Л
| Номер в ГРСИ РФ: | 68425-17 |
|---|---|
| Производитель / заявитель: | ООО Фирма "Информтест", г.Москва |
Измерители сопротивления постоянному току МТ16-4Л (далее - измерители) предназначены для измерений сопротивления постоянному току в составе магистральномодульной аппаратуры стандартов VXI, LXI и AXIe.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68425-17 |
| Действует | по 28.08.2027 |
| Наименование | Измерители сопротивления постоянному току |
| Модель | МТ16-4Л |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 82780e48-6dcd-fe19-072d-21831d2062d7 |
Производитель / Заявитель
ООО Фирма "Информтест", г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 35 (97%) |
| Неуспешных поверок (СИ непригодно) | 1 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68425-17: Описание типа
2017-68425-17.pdf
|
Скачать | 313.5 КБ | |
|
68425-17: Методика поверки
2017-mp68425-17.pdf
|
Скачать | 5.5 MБ |
Описание типа
Назначение
Измерители сопротивления постоянному току МТ16-4Л (далее - измерители) предназначены для измерений сопротивления постоянному току в составе магистральномодульной аппаратуры стандартов VXI, LXI и AXIe.
Описание
Принцип действия измерителей при измерении сопротивления постоянному току основан на измерении напряжения, образующегося при протекании тока через сопротивление с известным значением, формируемым источником опорного тока, и вычислении значения сопротивления по известной зависимости во встроенном микропроцессорном устройстве (контроллере).
Измерители сопротивления постоянному току выпускаются в следующих модификациях: МТ16-4Л, МТ16-4Л-01, МТ16-4Л-02, МТ16-4Л-03. Модификации измерителей отличаются значениями метрологических характеристик.
Конструктивно измерители выполнены в виде мезонинов, устанавливаемых на носители мезонинов (модули НМ, НМ-С, НМУ, устройство MezaBOX или аналогичный носитель мезонинов стандартов VXI, LXI или AXIe), и представляют собой лицевую панель с прикрепленной к ней печатной платой. На лицевой панели мезонина размещен 68-контактный разъем типа 71430-0006, а на печатной плате соединитель типа ESQT-150, обеспечивающий электропитание измерителя и обмен данными между ним и носителем мезонинов. Измерители могут применяться в составе измерительных систем различного назначения.
По условиям применения измерители соответствуют требованиям к средствам измерений группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от +5 до +40 °С и относительной влажностью воздуха до 80 % при температуре +25 °С без предъявления требований по механическим воздействиям.
Общий вид измерителей представлен на рисунке 1. Схема пломбировки от
несанкционированного доступа измерителей, установленных в устройство MezaBox, представлена на рисунке 2, пломбировка предусмотрена на винтах крепления верхней крышки к корпусу устройства. Схема пломбировки от несанкционированного доступа измерителей, установленных на носителе мезонинных модулей типа НМ-С, представлена на рисунке 3, пломбировка предусмотрена на винтах крепления защитного кожуха к корпусу носителя.

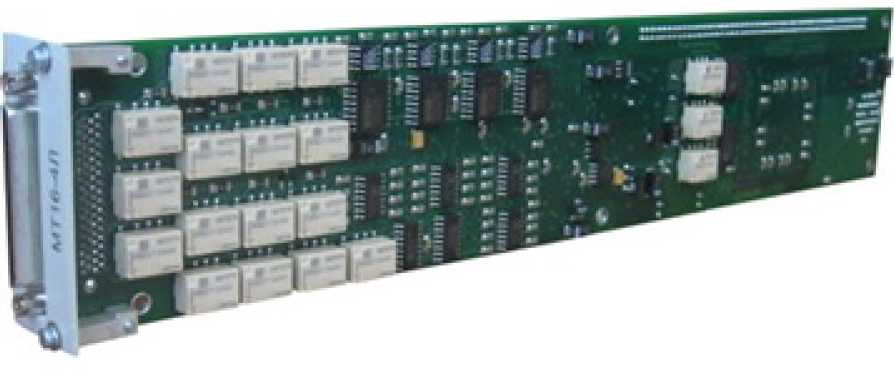

Рисунок 1 - Общий вид измерителя сопротивления постоянному току МТ16-4Л
Места пломбировки

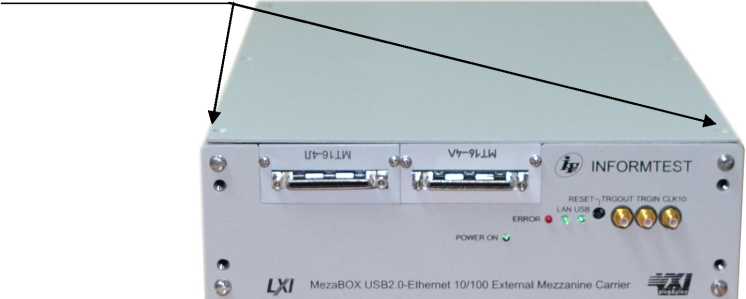

Рисунок 2 - Схема пломбировки от несанкционированного доступа измерителей, установленных в устройство MezaBox
Места пломбировки
Рисунок 3 - Схема пломбировки от несанкционированного доступа измерителей, установленных в носитель мезонинных модулей НМ-С
Программное обеспечение
Измерители работают под управлением программного обеспечения (ПО), которое выполняет функции управления режимами работы, считывания и передачи измерительной информации. Метрологически значимая часть ПО выделена в файл библиотеки математических функций: unmn32s_math.dll.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
unmn32s_math.dll |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
DCC2E59B |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
МТ16-4Л | |
|
Верхние пределы диапазонов измерений сопротивления постоянному току, Ом |
250; 500; 1-103; 2-103; 5-103; 1-104 |
|
Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току при температуре окружающей среды (20±2) °С, %, в диапазонах с верхними пределами измерений: 250 Ом 500 Ом 1-103 Ом 2-103 Ом 5-103 Ом 1-104 Ом |
±[0,072+0,090(Rm/Rx-1)] ±[0,052+0,050(rm/Rx-1)] ±[0,042+0,038(rm/Rx-1)] ±[0,032+0,027(rm/Rx-1)] ±[0,032+0,022(rm/Rx-1)] ±[0,032+0,021(rm/Rx-1)] |
|
где Rx - измеренное значение сопротивления постоянному току, Ом; Rm - значение верхнего предела диапазона измерений сопротивления постоянному току, Ом | |
|
Ток опроса, мкА |
227±5 |
|
МТ 16-4 Л-01 | |
|
Верхние пределы диапазонов измерений сопротивления постоянному току, Ом |
62; 125; 250, 500; 1,25-103; 2,5403 |
|
Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току при температуре окружающей среды (20±2) °С, %, в диапазонах с верхними пределами измерений: 62 Ом 125 Ом 250 Ом 500 Ом 1,25-103 Ом 2,5-103 Ом |
±[0,070+0,092(Rm/Rx-1)] ±[0,040+0,048(rm/Rx-1)] ±[0,027+0,023(rm/Rx-1)] ±[0,017+0,027(rm/Rx-1)] ±[0,017+0,022(rm/Rx-1)] ±[0,017+0,022(rm/Rx-1)] |
|
Ток опроса, мкА |
927±5 |
|
МТ 16-4 Л-02 | |
|
Верхние пределы диапазонов измерений сопротивления постоянному току, Ом: для тока опроса 927±5 мкА для тока опроса 227±5 мкА |
62; 125; 250, 500; 1,25^103; 2,5403 250; 500; 1403; 2403; 5403; 1-104 |
|
Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току при температуре окружающей среды (20±2) °С для тока опроса 927±5 мкА, %, в диапазонах с верхними пределами измерений: 62 Ом 125 Ом 250 Ом 500 Ом 1,25-103 Ом 2,5-103 Ом |
±[0,070+0,092(Rm/Rx-1)] ±[0,040+0,048(rm/Rx-1)] ±[0,027+0,023(rm/Rx-1)] ±[0,017+0,027(rm/Rx-1)] ±[0,017+0,022(rm/Rx-1)] ±[0,017+0,022(rm/Rx-1)] |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току при температуре окружающей среды (20±2) °С для тока опроса 227±5 мкА, %, в диапазонах с верхними пределами измерений: 250 Ом 500 Ом 1-103 Ом 2-103 Ом 5-103 Ом 1-104 Ом |
±[0,072+0,090(Rm/Rx-1)] ±[0,052+0,050(rm/Rx-1)] ±[0,042+0,038(rm/Rx-1)] ±[0,032+0,027(rm/Rx-1)] ±[0,032+0,022(rm/Rx-1)] ±[0,032+0,021(Rm/Rx-1)] |
|
МТ 16-4 Л-03 | |
|
Верхние пределы диапазонов измерений сопротивления постоянному току, кОм |
2,2; 4,5; 9; 18; 45; 80 |
|
Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току, %, в диапазонах с верхними пределами измерений: 2,2 кОм 4,5 кОм 9 кОм 18 кОм 45 кОм 80 кОм |
±[0,150+0,020(Rm/Rx-1)] ±[0,100+0,020(rm/Rx-1)] ±[0,085+0,015(rm/Rx-1)] ±[0,080+0,015(Rm/Rx-1)] ±[0,070+0,015(rm/Rx-1)] ±[0,070+0,015(rm/Rx-1)] |
|
Ток опроса, мкА |
25±2 |
|
где Rx - измеренное значение сопротивления постоянному току, кОм; Rm - значение верхнего предела диапазона измерений сопротивления постоянному току, кОм | |
|
Пределы допускаемой дополнительной относительной погрешности измерений сопротивления постоянному току (для всех модификаций), % |
±0,002- |ЛТ | |
|
где ЛТ - отклонение температуры окружающей среды от значения +18 °С (для интервала температур от +5 до +18 °С) или от значения +22 °С (для интервала температур от +22 до+40 °С) | |
|
Количество каналов (для всех модификаций), шт. |
16 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжения питания, В: |
। с+0,5 . . л q+0,6 + 5-0,5 ; + 12-0,6 |
|
Сила тока потребления по цепи «+5 В», А: - пиковое значение - динамическое значение |
0,18 0,12 |
|
Сила тока потребления по цепи «+12 В», А: - пиковое значение - динамическое значение |
0,45 0,34 |
|
Потребляемая мощность, Вт, не более |
4,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
266,0х50,8х22,0 |
|
Масса, кг, не более |
0,155 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (при температуре +25 °C), %, не более - атмосферное давление, кПа |
от +5 до +40; 80; от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель сопротивления постоянному току МТ16-4Л (МТ16-4Л-01, МТ16-4Л-02, МТ16-4Л-03) |
ФТКС.468266.026 |
1 шт. |
|
Компакт-диск (CD) «Комплект ПО модулей Информтест» |
ФТКС.85001-01 |
2 CD-диска |
|
Измеритель сопротивления постоянному току МТ16-4Л. Руководство по эксплуатации |
ФТКС.468266.026РЭ |
1 экз. |
|
Измеритель сопротивления постоянному току МТ16-4Л. Паспорт |
ФТКС.468266.026ПС |
1 экз. |
|
Управляющая панель инструмента МН32С. Руководство оператора |
ФТКС.65019-01 34 01 |
1 экз. |
|
Драйвер МН32С Руководство системного программиста |
ФТКС.75019-01 32 01 |
1 экз. |
|
Опись компакт-диска (CD) «Комплект ПО модулей Информтест» |
ФТКС.85001-01 90ОП1 |
1 экз. |
|
Устройство УКСИ68 |
ФТКС.687420.031 |
1 шт. |
|
Комплект кабелей |
1 шт. |
Поверка
осуществляется по документу ФТКС.468266.026РЭ «Измеритель сопротивления постоянному току МТ16-4Л», раздел 5 «Поверка», утвержденному ООО «АСК Экспресс» 10 июля 2017 г.
Основные средства поверки:
- мультиметр 3458А (рег. № 25900-03);
- источник питания постоянного тока GPS-3030D (рег. № 19808-07);
- магазин сопротивлений ПрофКип 4834-М1 (рег. № 52064-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно-измерительной аппаратуры (магистраль VXI). Общие технические требования
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ФТКС.468266.026ТУ Измеритель сопротивления постоянному току МТ16-4Л. Технические условия
