Спектрометры рентгенофлуоресцентные моделей X-Supreme 8000 и X-Supreme 8000 ULS
| Номер в ГРСИ РФ: | 68450-17 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Oxford Instruments (Shanghai) Co. Ltd.", Китай |
Спектрометры рентгенофлуоресцентные моделей X-Supreme 8000 и X-Supreme 8000 ULS (далее по тексту - спектрометры) предназначены для измерения массовой доли элементов в пробах твердых и жидких веществ, порошков, пленок и других различных материалах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68450-17 |
| Действует | по 30.08.2027 |
| Наименование | Спектрометры рентгенофлуоресцентные |
| Модель | моделей X-Supreme 8000 и X-Supreme 8000 ULS |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9f28fd20-2af9-c920-2981-ff748b21c1ff |
Производитель / Заявитель
Фирма "Hitachi High-Tech Analytical Science (Shanghai) Co. Ltd.", Китай; Фирма "Oxford Instruments (Shanghai) Co. Ltd.", Китай (срок свидетельства: 30.08.2022 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 94 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
68450-17: Описание типа
2019-68450-17.pdf
|
Скачать | 137.9 КБ | |
|
68450-17: Методика поверки
2017-mp68450-17.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные моделей X-Supreme 8000 и X-Supreme 8000 ULS (далее по тексту - спектрометры) предназначены для измерения массовой доли элементов в пробах твердых и жидких веществ, порошков, пленок и других различных материалах в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Описание
Принцип действия спектрометров основан на методе энергодисперсионного рентгенофлуоресцентного анализа.
Спектрометр состоит из источника рентгеновского излучения, устройства для установки и смены исследуемых образцов, приемника вторичного излучения, системы управления, регистрации и обработки данных и автоподатчика исследуемых образцов на 10 измерительных позиций.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка (Umax=30 кВ, Imax=1 мА, максимальная мощность 3 В^А, материал анода -вольфрам, палладий или титан). В измерительном канале используется система первичных фильтров, кремниевый дрейфовый детектор (Silicon Drift Detector - SDD) с двухступенчатой системой охлаждения на элементах Пельтье. Также для увеличения чувствительности прибора к легким элементам используется продувка газообразным гелием.
Конструктивно спектрометры выполнен в виде настольного прибора с клавиатурой и цветным дисплеем. Отличия между X-Supreme 8000 и X-Supreme 8000 ULS заключаются в различных наборах фильтров первичного излучения. Управление спектрометром осуществляется от встроенного компьютера. Спектрометр оснащен встроенным жестким диском, USB и Ethernet портами. Обе модели имеют одинаковый внешний вид.

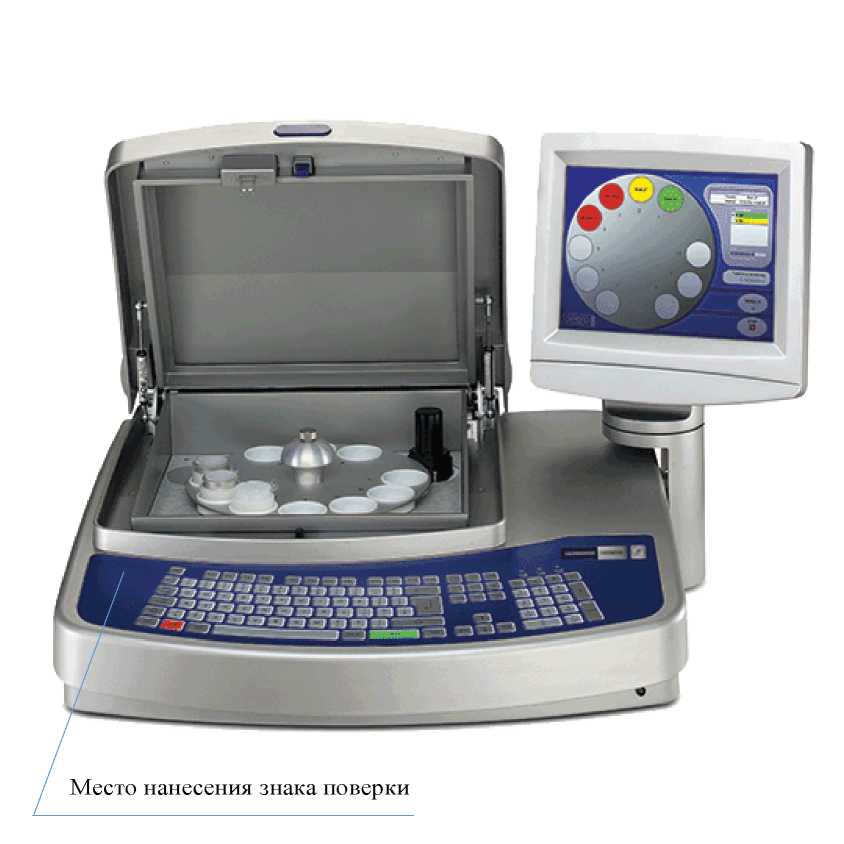

Общий вид спектрометров и место нанесения знака поверки показаны на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Общий вид спектрометров рентгенофлуоресцентных моделей X-Supreme 8000 и X-Supreme 8000 ULS
Программное обеспечение
Спектрометры оснащены автономным программным обеспечением, которое управляет его работой, отображает режимы работы, обрабатывает и хранит полученные данные. Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
X-Supreme |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
|
Цифровой идентификатор ПО |
_ |
Все ПО является метрологически значимым и выполняет следующие функции:
■ управление прибором;
■ установка режимов работы прибора;
■ построение калибровочных зависимостей;
■ расчет содержания определяемого компонента;
■ обработка, хранение и передача результатов измерений;
■ проведение диагностических тестов прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Диапазон регистрируемых элементов |
от Na(11) до U(92) |
|
Энергетическое разрешение детектора, эВ, не более |
200 |
|
Чувствительность (по контрольному элементу -Zn1), (имп/с)/%, не менее |
600 |
|
Относительное СКО выходного сигнала2, %, не более |
0,3 |
|
Примечания: 1,2 с использованием стандартного образца состава цинка ГСО 8743-2006 (индекс VSZ1-4). | |
Таблица 3 - Основные технические характеристики
|
Напряжение питания переменного тока частотой 50+1 Гц, В |
220+22-зз |
|
Потребляемая мощность, 1+А, не более |
400 |
|
Габаритные размеры (ДхШхВ), мм, не более |
784x604x575 |
|
Масса, кг, не более |
43 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
15000 |
|
Условия эксплуатации: - диапазон температур окружающей среды, oC - диапазон относительной влажности, %, не более - диапазон атмосферного давления, кПа |
от 15 до 30 80 от 84 до 106 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса спектрометра в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, |
|
Спектрометр |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
МП-242-2107-2017 |
1 экз. |
Поверка
осуществляется по документу «МП 242-2107-2017. Спектрометры рентгенофлуоресцентные моделей X-Supreme 8000 и X-Supreme 8000 ULS. Методика поверки», утвержденному ФГУП «ВНИИМ им.Д.И.Менделеева» 20.04.2017 г.
Основные средства поверки:
Стандартный образец состава цинка ГСО 8743-2006 (индекс VSZ1-4).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометров как показано на рисунке 1 и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация фирмы «Hitachi High-Tech Analytical Science (Shanghai) Co.
Ltd»
