Трансформаторы тока ТВДМ
| Номер в ГРСИ РФ: | 68545-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Завод Уралэлектроаппарат, г. Свердловск |
|
68545-17: Описание типа
2017-68545-17.pdf
|
Скачать | 75.8 КБ |
Трансформаторы тока ТВДМ (далее - трансформаторы тока) изготовлены в период с 1963 г. по 1965 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68545-17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТВДМ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 75f757a4-6fd7-75a2-d8ca-8b0a66b6ce9a | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ПО "Уралэлектроаппарат", РОССИЯ, г.Екатеринбург (Свердловск)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68545-17: Описание типа
2017-68545-17.pdf
|
Скачать | 75.8 КБ |
Описание типа
Назначение
Трансформаторы тока ТВДМ (далее - трансформаторы тока) изготовлены в период с 1963 г. по 1965 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

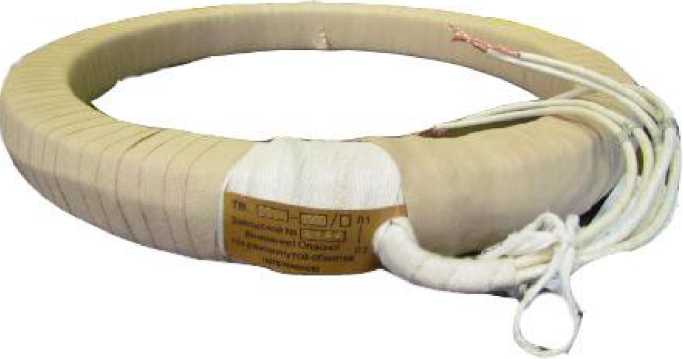

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора |
ТВДМ-35 |
ТВДМ-35МКП |
|
Заводской номер |
7379-А, 7379-В, 7379-С, 6386-А, 6386-В, 6386-С, 6698-А, 6698-В, 6698-С, 6387-А, 6387-В, 6387-С, 6384-А, 6384-В, 6384-С |
7383-А, 7383-В, 7383-С, 7283-А, 7283-В, 7283-С |
|
Номинальное напряжение, кВ |
35 |
35 |
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора |
ТВДМ-35 |
ТВДМ-35МКП |
|
Наибольшее рабочее напряжение, кВ |
42 |
42 |
|
Номинальный первичный ток 11ном., А |
600 |
600 |
|
Номинальный вторичный ток 12ном., А |
5 |
5 |
|
Класс точности обмоток для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
10 |
10 |
|
Номинальная частота £ном., Гц |
50 |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВДМ-35 |
15 шт. |
|
Трансформатор тока |
ТВДМ-35МКП |
6 шт. |
|
Паспорт ТВДМ-35 |
- |
15 экз. |
|
Паспорт ТВДМ-35МКП |
- |
6 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
