Трансформаторы тока ТВ-220
| Номер в ГРСИ РФ: | 68548-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
|
68548-17: Описание типа
2017-68548-17.pdf
|
Скачать | 80.4 КБ |
Трансформаторы тока ТВ-220 (далее - трансформаторы тока) изготовлены в период с 1969 г. по 1986 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68548-17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТВ-220 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 44458713-ced7-c708-93f6-2bb84b27d401 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Свердловский завод трансформаторов тока (СЗТТ), РОССИЯ, г.Свердловск (Екатеринбург)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
68548-17: Описание типа
2017-68548-17.pdf
|
Скачать | 80.4 КБ |
Описание типа
Назначение
Трансформаторы тока ТВ-220 (далее - трансформаторы тока) изготовлены в период с 1969 г. по 1986 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

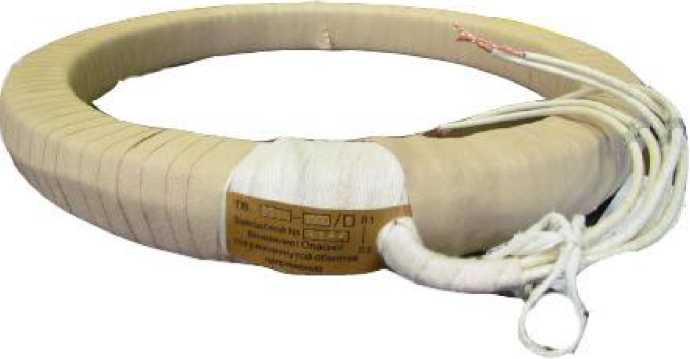

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация трансформатора |
ТВ-220 I У2 | ||
|
Заводской номер |
28412, 28413, 28421 |
2053-А, 2053-В, 2053-С |
3673-2, 3672-2, 3684-3 |
|
Номинальное напряжение, кВ |
220 |
220 |
220 |
|
Наибольшее рабочее напряжение, кВ |
252 |
252 |
252 |
|
Номинальный первичный ток 11ном., А |
1000 |
750 |
400 |
|
Номинальный вторичный ток 12ном., А |
1 |
5 |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 |
3 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
30 |
30 |
30 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение | |||
|
Модификация трансформатора |
ТВ-220/26 |
ТВ-220/25 У2 | ||
|
Заводской номер |
769-1, 769-2, 769-3 |
668-2, 668-3 |
2318-1, 2318-2, 2318-3 |
2198-1, 2198-2, 2198-3 |
|
Номинальное напряжение, кВ |
220 |
220 |
220 |
220 |
|
Наибольшее рабочее напряжение, кВ |
252 |
252 |
252 |
252 |
|
Номинальный первичный ток Вном., А |
1000 |
600 |
1000 |
600 |
|
Класс точности вторичных обмоток для измерений и учета |
1 |
3 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
50 |
50 |
20 |
30 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
50 |
Окончание таблицы 1
|
Наименование характеристики |
Значение | ||||
|
Модификация трансформатора |
ТВ-220 I |
ТВ-220 |
ТВ-220/25 | ||
|
Заводской номер |
1004-3, 1004-2, 1004-1 |
3228-1, 3228-2, 3228-3 |
2798-1, 2798-2, 2798-3 |
2213-2, 2186-3, 2184-3 |
2424-Ф/3, 2424-Ф/2, 2424-Ф/1 |
|
Номинальное напряжение, кВ |
220 |
220 |
220 |
220 |
220 |
|
Наибольшее рабочее напряжение, кВ |
252 |
252 |
252 |
252 |
252 |
|
Номинальный первичный ток 11ном., А |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Номинальный вторичный ток 12ном., А |
5 |
5 |
5 |
5 |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
50 |
20 |
30 |
20 |
50 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
50 |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВ-220 I |
9 шт. |
|
Трансформатор тока |
ТВ-220 I У2 |
9 шт. |
|
Трансформатор тока |
ТВ-220/25 У2 |
6 шт. |
|
Трансформатор тока |
ТВ-220/26 |
5 шт. |
|
Трансформатор тока |
ТВ-220 |
3 шт. |
|
Трансформатор тока |
ТВ-220/25 |
3 шт. |
|
Паспорт ТВ-220 I |
- |
9 экз. |
|
Паспорт ТВ-220 I У2 |
- |
9 экз. |
|
Паспорт ТВ-220/25 У2 |
- |
6 экз. |
|
Паспорт ТВ-220/26 |
- |
5 экз. |
|
Паспорт ТВ-220 |
- |
3 экз. |
|
Паспорт ТВ-220/25 |
- |
3 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
