Трансформаторы напряжения CPB
| Номер в ГРСИ РФ: | 68549-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
|
68549-17: Описание типа
2017-68549-17.pdf
|
Скачать | 78.9 КБ |
Трансформаторы напряжения CPB (далее - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями от 220 до 500 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68549-17 | ||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||||||||||||||||||||||||||
| Модель | CPB | ||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 92139ec3-7216-39ed-e38b-2bf5dbbe66ee | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "ABB Power Technologies AB", ШВЕЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 38 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68549-17: Описание типа
2017-68549-17.pdf
|
Скачать | 78.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения CPB (далее - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями от 220 до 500 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформаторов напряжения СРВ основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
Трансформаторы напряжения СРВ являются емкостными трансформаторами и состоят из емкостного делителя напряжения и электромагнитного устройства.
Емкостной делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. Емкостной делитель смонтирован в виде колонны из модулей, устанавливаемых один на другой. Емкости не изменяют свою величину во всем диапазоне рабочих температур.
К выводу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора.
Первичная и вторичные обмотки трансформатора напряжения СРВ разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой.
Трансформаторы напряжения СРВ снабжены табличкой с указанием основных характеристик.
Общий вид трансформаторов напряжения приведен на рисунке 1.

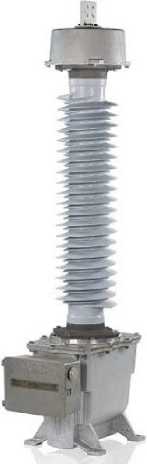

Рисунок 1 - Общий вид трансформаторов напряжения
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация трансформатора |
СРВ 362 |
СРВ 420 |
СРВ 550 |
|
Заводской номер |
8709847, 8709856, 8709849, 8709851, 8709852, 8709853, 8709857, 8709842, 8709840, 8709861, 8709865, 8709866, 8709858, 8709867, 8709862, 8709859, 8709864, 8709860, 8709855, 8709843, 8709839, 8709845, 8709846, 8709848, 8646996, 8646995, 8646994 |
8709960, 8709959, 8709958 |
8772880, 8772874, 8772870 |
|
Наибольшее рабочее напряжение, кВ |
362/^3 |
420/\3 |
550/33 |
|
Номинальное напряжение первичной обмотки U1H0M., кВ |
330/V3 |
330/03 |
500/33 |
|
Номинальное напряжение вторичной обмотки и2ном., В |
100/V3 |
100/3'3 |
100/53 |
|
Класс точности обмоток для измерения |
0,2 |
0,2 |
0,2 |
|
Номинальная мощность трансформатора в классе точности 0,2 Shom., В-А |
100 |
100 |
170 |
|
Номинальная частота fH0M., Гц |
50 |
50 |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
СРВ 362 |
27 шт. |
|
Трансформатор напряжения |
СРВ 420 |
3 шт. |
|
Трансформатор напряжения |
СРВ 550 |
3 шт. |
|
Паспорт СРВ 362 |
- |
27 экз. |
|
Паспорт СРВ 420 |
- |
3 экз. |
|
Паспорт СРВ 550 |
- |
3 экз. |
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS, NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);
- приборы сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- магазины нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
