Трансформаторы напряжения OTFC 362
| Номер в ГРСИ РФ: | 68550-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "AREVA T&D Messwandler GmbH", Германия |
|
68550-17: Описание типа
2017-68550-17.pdf
|
Скачать | 76.2 КБ |
Трансформаторы напряжения OTFC 362 (далее - трансформаторы напряжения), предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 330 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68550-17 | |||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||
| Модель | OTFC 362 | |||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f6b968ec-41d0-8699-4794-792b3e501ebc | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "Areva T&D Inc.", СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68550-17: Описание типа
2017-68550-17.pdf
|
Скачать | 76.2 КБ |
Описание типа
Назначение
Трансформаторы напряжения OTFC 362 (далее - трансформаторы напряжения), предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением 330 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформаторов основан на методе емкостного деления высокого напряжения с последующим преобразованием посредством электромагнитной индукции переменного тока.
Трансформаторы состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помешенных в залитые маслом фарфоровые изоляторы, и смонтированы в виде колонны. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Электромагнитный трансформатор имеет секционированную первичную обмотку для подгонки коэффициента трансформации, две основные вторичные обмотки и одну дополнительную. ЭМУ заключено в герметичный бак. заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.
Общий вид трансформаторов напряжения приведен на рисунке 1.

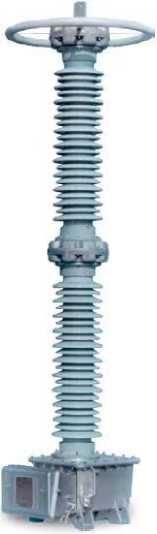

Рисунок 1 - Общий вид трансформаторов напряжения
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Характеристика |
Значение |
|
OTFC 362 | |
|
Заводской номер |
683488001, 683488002, 683488008, 683488009, 683488011, 683488013, 683488014, 683488015, 683488016, 683488018, 683503101, 683503103, 683503105 |
|
Номинальное напряжение первичной обмотки, кВ |
330/V3 |
|
Наибольшее рабочее напряжение, кВ |
362 |
|
Номинальное напряжение вторичной обмотки, В |
100/V3 |
|
Класс точности основной вторичной обмотки |
0,2 |
|
Номинальная мощность основной вторичной обмотки, 1ГА |
50 |
|
Номинальная частота, Гц |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
OTFC 362 |
13 шт. |
|
Паспорт OTFC 362 |
- |
13 экз. |
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS, NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
