Трансформаторы тока ТВГ-110-0,2S
| Номер в ГРСИ РФ: | 68555-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Уралэлектротяжмаш", г.Екатеринбург |
|
68555-17: Описание типа
2017-68555-17.pdf
|
Скачать | 75.9 КБ |
Трансформаторы тока ТВГ-110-0,2S (далее - трансформаторы тока) изготовлены в 2012 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68555-17 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | ТВГ-110-0,2S | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 53692334-1d9a-cf82-5d7f-c8d67d3fcf98 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш", РОССИЯ, г.Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
68555-17: Описание типа
2017-68555-17.pdf
|
Скачать | 75.9 КБ |
Описание типа
Назначение
Трансформаторы тока ТВГ-110-0,2S (далее - трансформаторы тока) изготовлены в 2012 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Первичной обмоткой трансформатора тока является токоведущая шина высоковольтного ввода выключателя. Магнитопровод представляет собой тороидальный сердечник, навитый из специального сплава полосы. Вторичная обмотка наложена поверх изоляции магнитопровода и пропитана лаком.

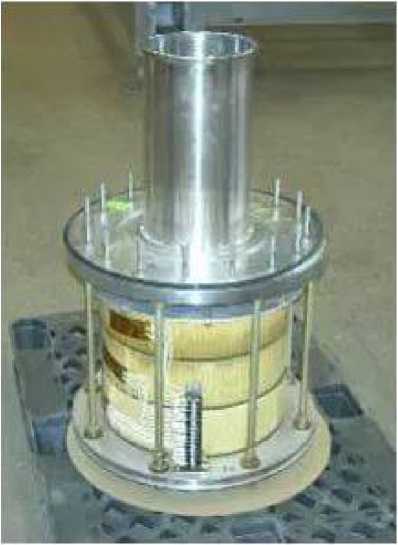

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Заводской номер |
2326-1, 2326-2, 2326-3 |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальный первичный ток, А |
600 |
|
Номинальный вторичный ток, А |
5 |
|
Номинальная частота, Гц |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка, В\Л с коэффициентом мощности cos ф = 0,8 |
10 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
TBr-110-0,2S |
3 шт. |
|
Паспорт |
- |
3 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
