Трансформаторы тока ТВ-35-2-4-У2
| Номер в ГРСИ РФ: | 68572-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Производственный комплекс ХК Электрозавод", г.Москва |
|
68572-17: Описание типа
2017-68572-17.pdf
|
Скачать | 76.8 КБ |
Трансформаторы тока ТВ-35-2-4-У2 (далее - трансформаторы тока) изготовлены в 2005 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68572-17 | |||||||||
| Наименование | Трансформаторы тока | |||||||||
| Модель | ТВ-35-2-4-У2 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | dcb0df87-92a9-ef5a-a779-ecf22df5b58d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ОАО "Производственный комплекс ХК Электрозавод", РОССИЯ, г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
68572-17: Описание типа
2017-68572-17.pdf
|
Скачать | 76.8 КБ |
Описание типа
Назначение
Трансформаторы тока ТВ-35-2-4-У2 (далее - трансформаторы тока) изготовлены в 2005 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

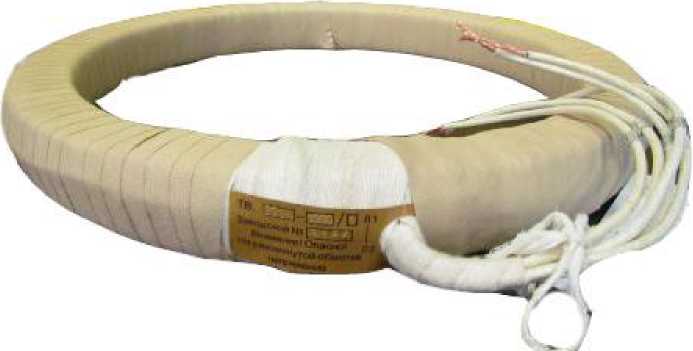

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Заводской номер |
5138, 5140 |
|
Номинальное напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
42 |
|
Номинальный первичный ток 11ном., А |
200 |
|
Номинальный вторичный ток 12ном., А |
5 |
|
Класс точности обмоток для измерений и учета |
0,5 |
|
Наименование характеристики |
Значение |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
30 |
|
Номинальная частота £ном_, Гц |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВ-35-2-4-У2 |
2 шт. |
|
Паспорт ТВ-35-2-4-У2 |
- |
2 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
