Трансформаторы тока ТФРМ
| Номер в ГРСИ РФ: | 68574-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
|
68574-17: Описание типа
2017-68574-17.pdf
|
Скачать | 71.6 КБ |
Трансформаторы тока ТФРМ (далее - трансформаторы тока) изготовлены в период с 1990 г. по 2002 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68574-17 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | ТФРМ | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | d77da327-bfd3-f9b4-86fb-53227c54cf9b | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Запорожский завод высоковольтной аппаратуры, УКРАИНА, г.Запорожье
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
68574-17: Описание типа
2017-68574-17.pdf
|
Скачать | 71.6 КБ |
Описание типа
Назначение
Трансформаторы тока ТФРМ (далее - трансформаторы тока) изготовлены в период с 1990 г. по 2002 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. В верхней части трансформатора расположен металлический резервуар, находящийся под напряжением первичной обмотки, закрепленный на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка выводов вторичных обмоток. В резервуаре закреплена первичная обмотка и ее выводы, а внутри размещаются вторичные обмотки. На основании находится табличка технических данных, узел заземления.
Выводы вторичной обмотки расположены в нижней части корпуса трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

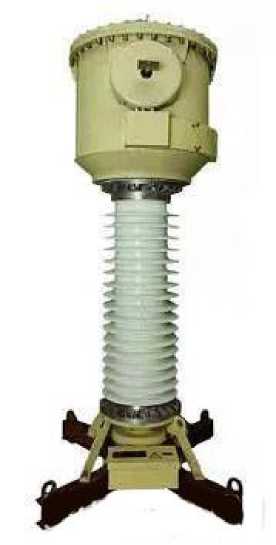

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора |
ТФРМ 330Б-ПУ1 |
ТФРМ 500Б-ПУ1 |
|
Заводской номер |
3114, 3097, 3100 |
969 |
|
Номинальное напряжение, кВ |
330 |
500 |
|
Наибольшее рабочее напряжение, кВ |
363 |
525 |
|
Номинальный первичный ток 11ном., А |
3000 |
3000 |
|
Номинальный вторичный ток 12ном., А |
1 |
1 |
|
Класс точности обмоток для измерений и учета |
0,5 |
0,2 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
40 |
40 |
|
Номинальная частота £ном., Гц |
50 |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
| Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФРМ 330Б-ПУ1 |
1 шт. |
|
Трансформатор тока |
ТФРМ 500-ПУ1 |
3 шт. |
|
Паспорт ТФРМ 330Б-ПУ1 |
- |
1 экз. |
|
Паспорт ТФРМ 500-ПУ1 |
- |
3 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
