Трансформаторы тока ТДУ-220
| Номер в ГРСИ РФ: | 68575-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Завод Уралэлектроаппарат, г. Свердловск |
|
68575-17: Описание типа
2017-68575-17.pdf
|
Скачать | 75.3 КБ |
Трансформаторы тока ТДУ-220 (далее - трансформаторы тока) изготовлены в период с 1965 г. по 1968 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68575-17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТДУ-220 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ab565805-33aa-240b-88c7-4c9a2bf119c8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ПО "Уралэлектроаппарат", РОССИЯ, г.Екатеринбург (Свердловск)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68575-17: Описание типа
2017-68575-17.pdf
|
Скачать | 75.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТДУ-220 (далее - трансформаторы тока) изготовлены в период с 1965 г. по 1968 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

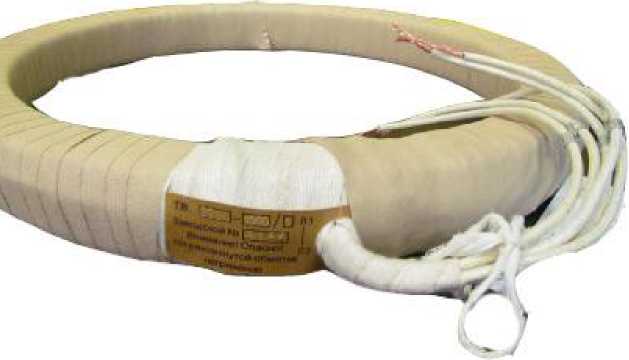

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Заводской номер |
527-1, 527-2, 527-3 |
497-1, 497-2, 497-3, 309-1, 309-2, 309-3, 244-1, 244-2, 244-3, 472-1, 472-2, 472-3 |
581-1, 581-2, 581-3 |
|
Номинальное напряжение, кВ |
220 |
220 |
220 |
|
Наибольшее рабочее напряжение, кВ |
252 |
252 |
252 |
|
Наименование характеристики |
Значение | ||
|
Номинальный первичный ток I1HOM., А |
600 |
1000 |
400 |
|
Номинальный вторичный ток 12ном., А |
5 |
5 |
5 |
|
Класс точности обмоток для измерений и учета |
1 |
0,5 |
3 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
20 |
30 |
30 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТДУ-220 |
18 шт. |
|
Паспорт ТДУ-220 |
- |
18 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
