Трансформаторы тока ТВ
| Номер в ГРСИ РФ: | 68577-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Энергомеханический завод", г.С.-Петербург |
|
68577-17: Описание типа
2017-68577-17.pdf
|
Скачать | 75.4 КБ |
Трансформаторы тока ТВ (далее - трансформаторы тока) изготовлены в период с 1977 г. по 1984 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68577-17 | |||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||
| Модель | ТВ | |||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3cb0b3e5-8657-a783-66e4-b7567a951f44 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ПО "Энергомеханический завод", РОССИЯ, г.Ленинград (с 1989 - С.-Петербург)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68577-17: Описание типа
2017-68577-17.pdf
|
Скачать | 75.4 КБ |
Описание типа
Назначение
Трансформаторы тока ТВ (далее - трансформаторы тока) изготовлены в период с 1977 г. по 1984 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

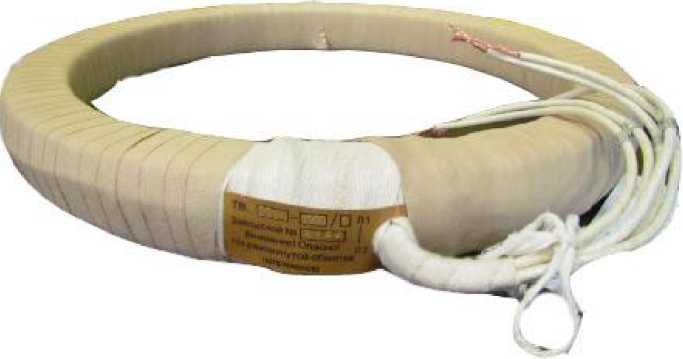

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора |
ТВ-35 |
ТВ-110-1 У2 |
|
Заводской номер |
4473-А, 4473-В, 4473-С |
12195-А, 12195-В, 12195-С, 12197-А, 12197-В, 12197-С |
|
Номинальное напряжение, кВ |
35 |
110 |
|
Наибольшее рабочее напряжение, кВ |
42 |
126 |
|
Номинальный первичный ток 11ном., А |
300 |
400 |
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора |
ТВ-35 |
ТВ-110-1 У2 |
|
Номинальный вторичный ток 12ном., А |
5 |
5 |
|
Класс точности обмоток для измерений и учета |
1 |
3 |
|
Номинальные вторичные нагрузки обмотки для цепей измерения SHOm., В^А |
10 |
30 |
|
Номинальная частота £ном., Гц |
50 |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВ-35 |
3 шт. |
|
Трансформатор тока |
ТВ-110-1 У2 |
6 шт. |
|
Паспорт ТВ-35 |
- |
3 экз. |
|
Паспорт ТВ-110-1 У2 |
- |
6 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
