Термопреобразователи сопротивления платиновые MESOND-0044, MESOND-0049

Номер в ГРСИ РФ: 68610-17
Категория: Термопреобразователи
Производитель / заявитель: Фирма "THERMO-EST S.A.S.", Франция
Скачать
68610-17: Описание типа СИ Скачать 183.8 КБ
Заказать
Поставщик: ООО "НПП "ПРОМА"
Термопреобразователи сопротивления платиновые MESOND-0044, MESOND-0049 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Термопреобразователи сопротивления платиновые модификаций MES0ND-0044, MES0ND-0049 (в дальнейшем термопреобразователи, ТС) предназначены для измерений температуры обмоток и магнитопроводов электрических машин.

Информация по Госреестру

Основные данные
Номер по Госреестру 68610-17
Наименование Термопреобразователи сопротивления платиновые
Модель MESOND-0044, MESOND-0049
Срок свидетельства (Или заводской номер) 12.09.2022
Производитель / Заявитель

Фирма "THERMO-EST S.A.S.", Франция

Поверка

Зарегистрировано поверок 52
Найдено поверителей 4
Успешных поверок (СИ пригодно) 52 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

68610-17: Описание типа СИ Скачать 183.8 КБ

Описание типа

Назначение

Термопреобразователи сопротивления платиновые модификаций MESOND-0044, MESOND-0049 (в дальнейшем термопреобразователи, ТС) предназначены для измерений температуры обмоток и магнитопроводов электрических машин.

Описание

Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи конструктивно выполнены в виде ЧЭ в полимерной защитной оболочке - защитном корпусе, и присоединительных проводов в полимерной оболочке (политетрафторэтилен,    фторэтиленпропил). Термопреобразователи изготавливаются в

защищенном исполнении, класс защиты IP67. В одном защитном корпусе располагается один ЧЭ. Схема соединения внутренних проводников двухпроводная. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.

Термопреобразователи изготавливаются в двух модификациях, различающихся длиной присоединительных проводов.

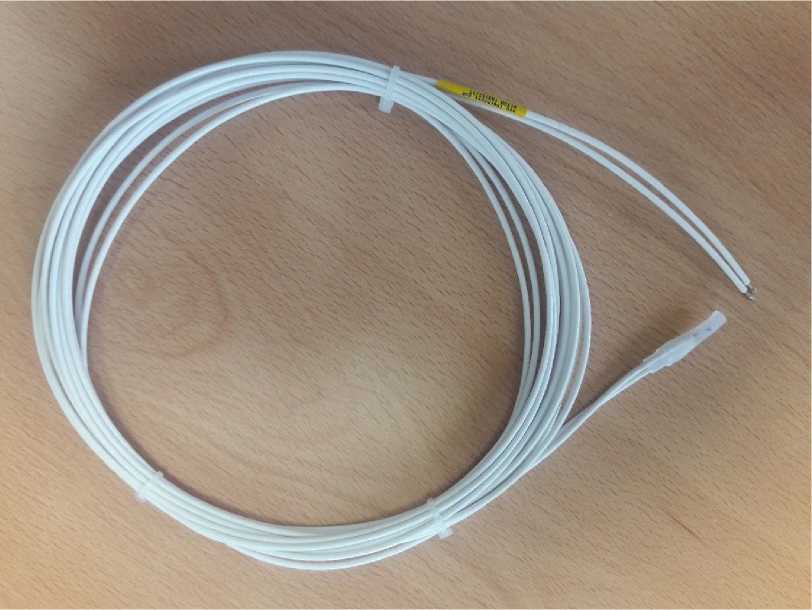

Внешний вид термопреобразователя представлен на рисунке 1.

Рисунок 1 - Внешний вид термопреобразователя.

Пломбирование не предусмотрено. Маркировка термопреобразователя наносится на термоусадочную трубку на присоединительном проводе.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная статическая характеристика ЧЭ (НСХ)

Pt100

Диапазон измерений температуры, °С

от -50 до +180

Температурный коэффициент а, °С-1

0,00385

Номинальное значение сопротивления ЧЭ при 0 °С (R0), Ом

100

Класс допуска по ГОСТ 6651-2009

B

Допуск, °С, где t -значение измеряемой температуры, °С

±(0,3 + 0,005|t|)

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- длина монтажной части

- диаметр монтажной части

- длина присоединительных проводов

32

7,5

3500 (модификация MESOND-0044);

5000 (модификация MESOND-0049)

Масса, кг, не более

0,1 (модификация MESOND-0044); 0,13 (модификация MESOND-0049)

Сопротивление изоляции, МОм, не менее

100

Сопротивление присоединительных проводов, Ом/м, не более

0,031

Время термической реакции в воде по уровню 63,2 % полного изменения показания, с, не более

35

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность окружающего воздуха, %

от -50 до +50 до 80

Средняя наработка на отказ, ч

58000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта методом штемпелевания.

Комплектность

Таблица 3 - Комплектность термосопротивления

Наименование

Количество

Т ермопреобразователь сопротивления

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по ГОСТ 8.461-2009 «ТСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

- термометр сопротивления эталонный ЭТС-100 3-го разряда по ГОСТ 8.558-2009 (Рег. № 19916-10);

- термостат переливной прецизионный ТПП-1 моделей ТИП-1.1, ТПП-1.2 (Рег. № 33744-07);

-  измеритель температуры многоканальный прецизионный МИТ 8 модификации

МИТ 8.10(М) (Рег. № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры

Техническая документация фирмы «THERMO-EST S.A.S.», Франция
