Косы термометрические ТК-СГТ
| Номер в ГРСИ РФ: | 68613-17 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО "Современные ГеоТехнологии", г.Москва |
Косы термометрические ТК-СГТ (далее - косы или ТК-СГТ) предназначены для измерений, регистрации, длительного хранения и передачи в цифровой форме распределения температуры в скважине.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68613-17 |
| Наименование | Косы термометрические |
| Модель | ТК-СГТ |
| Срок свидетельства (Или заводской номер) | 12.09.2022 |
Производитель / Заявитель
ООО "Современные ГеоТехнологии", г.Москва
Поверка
| Зарегистрировано поверок | 242 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 242 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 68613-17: Описание типа СИ | Скачать | 125.8 КБ | |
| 68613-17: Методика поверки 651-17-022 | Скачать | 2.8 MБ |
Описание типа
Назначение
Косы термометрические ТК-СГТ (далее - косы или ТК-СГТ) предназначены для измерений, регистрации, длительного хранения и передачи в цифровой форме распределения температуры в скважине.
Описание
Косы являются программно-техническими комплексами. В состав входят регистрирующее устройство (логгер) и гирлянда термометрических датчиков (термогирлянда). Термогирлянда подключается к логгеру с помощью быстросъемного разъема.
Логгер представляет собой герметичное устройство, содержащее батареи питания и электронный модуль. На боковые стороны логгера выведены разъемы для подключения термогирлянды и кабеля связи.
Термогирлянда выполнена на основе кабеля (соединительный контрольный кабель для особо тяжелых условий, в частности, для кабельных буксируемых цепей), в который герметично вмонтированы датчики измерения температуры.
В логгере реализованы часы реального времени, по показаниям которых в соответствии с проведенными установками (дата/время начала, дата/время окончания и период проведения) автоматически организуется запрос на проведение измерений. Результаты измерений фиксируются в microSD. Программирование логгера, а также передача данных с microSD осуществляются через USB. Датчики измерения температуры подключаются к логгеру по стандарту I2C с последовательной нумерацией. Первый датчик располагается самым ближним к разъему. Емкость памяти данных не менее 4 Гбайт. Тип памяти данных - Industrial microSD. Скорость передачи данных - USB 2.0 Full speed.
Логгер защищен пломбами. Термогирлянда является неразборным и неремонтируемым изделием.
Степень защиты логгера - IP65, термогирлянда - IP67.
Типоисполнения ТК-СГТ приведены в таблице 1.
Таблица 1 - Типоисполнения ТК-СГТ
|
Комплектующие |
Т ипоисполнение | ||
|
ТК-СГТ-01 |
ТК-СГТ-02 |
ТК-СГТ-03 | |
|
1 Термогирлянда |
В наличии |
В наличии |
В наличии |
|
2 Логгер для автоматизированного сбора и хранения данных, в т.ч. в автономном режиме |
Отсутствует |
В наличии |
В наличии |
|
3 Радиомодем для удаленной отправки данных на блок сбора |
Отсутствует |
Отсутствует |
В наличии |

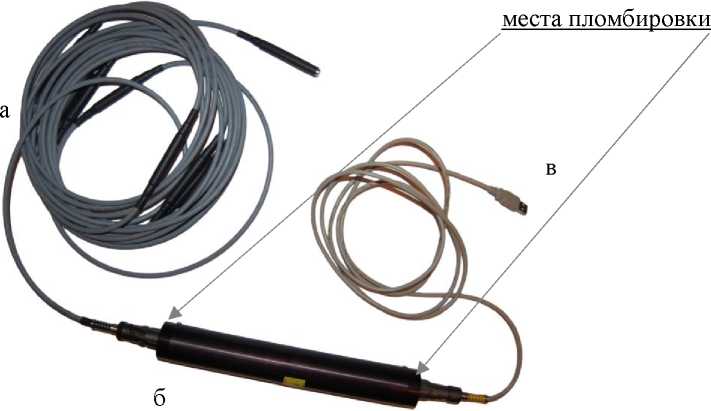

Внешний вид ТК-СГТ с указанием мест пломбирования приведен на рисунке 1.
Рисунок 1 - Внешний вид косы термометрической ТК-СГТ (а - термогирлянда, б - логгер, в - кабель для связи с ПК)
Программное обеспечение
Программное обеспечение (ПО) является специализированным ПО управления режимами работы логгера, воспроизведения измеренных значений температуры в режиме реального времени или из памяти логгера, контроля работоспособности оборудования логгера, и проверки качества полученных данных.
ПО ТК-СГТ предназначено для установки параметров логгера, в том числе дистанционно, включает в себя средства управления процессами записи, обеспечивает выполнение всех функций логгера и контроль параметров функционирования логгера, в том числе визуальных данных. ПО обеспечивает поддержку стандартных протоколов передачи данных, имеет конверторы формата данных в ряд широко используемых форматов представления данных.
Влияние метрологически значимой части ПО ТК-СГТ на метрологические характеристики комплекса не выходит за пределы согласованного допуска. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TL Controller.exe |
|
Номер версии (идентификационный номер) ПО |
5.1 |
|
Цифровой идентификатор ПО |
7af9d57d66667693145cf06e9e1a32f4 |
Уровень защиты ПО ТК-СГТ соответствует уровню «Низкий» в соответствии с
Р 50.2.077-2014.
Технические характеристики
Таблица 3 - Метрологические характеристики ТК-СГТ
|
Наименование |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от -40 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
температуры в диапазоне температур, °С: | |
|
св. -3 °С до +3 °С включ. |
±0,1 |
|
от св. -10 °С до -3 °С включ.; св. +3 °С до +10 °С включ. |
±0,2 |
|
от -40 °С до -10 °С включ.; св. +10 °С до +85 °С |
±0,3 |
|
Дискретность измерений, °С |
0,01 |
Таблица 4 - Технические характеристики ТК-СГТ
|
Наименование |
Значение характеристики |
|
Количество датчиков измерения температуры, шт |
от 1 до 250 |
|
Расстояние между датчиками измерения температуры, м, не менее |
0,2 |
|
Питание ТК-СГТ: тип батарей количество батарей напряжение одной батареи, В, номинальное значение емкость одной батарей, А •час, номинальное значение |
Li-SOCl2 2 3,6 17 |
|
Потребляемый ток: в режиме энергосбережения, мкА, типовое значение в режиме измерений (microSD включена), мА, пиковое значение |
12 25 |
|
Рабочие условия эксплуатации: температура окружающей среды °С |
от -40 до +85 |
Знак утверждения типа
наносится на титульный лист РЭ типографским способом.
Комплектность
Комплект поставки ТК-СГТ приведен в таблице 5.
Таблица 5 - Комплект поставки ТК-СГТ
|
Наименование |
Количество |
Обозначение |
Примечание |
|
1 Коса термометрическая ТК-СГТ |
1 |
ТК-СГТ | |
|
2 Кабель для связи с ПК |
1 | ||
|
3 Источник питания |
2 | ||
|
5 Руководство по эксплуатации |
1 |
ТК-СГТ РЭ | |
|
6 Методика поверки |
1 |
651-17-022 | |
|
7 У паковочный лист и комплектовочная ведомость с полным перечнем упаковочных единиц |
1 | ||
|
8 Радиомодем ТК-СГТ (опционально) |
1 |
По заказу | |
|
9 Тросик ТК-СГТ (опционально) |
1 |
По заказу | |
|
10 Утяжелитель ТК-СГТ (опционально) |
1 |
По заказу | |
|
Примечание - Комплект поставки ТК-СГТ определяется при заказе индивидуально для конкретного применения | |||
Поверка
осуществляется по документу 651-17-022 «Косы термометрические ТК-СГТ. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 03.07. 2017 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-25, тип А, регистрационный номер 19484-09 в Федеральном информационном фонде, диапазон измерений температуры: от 0 до 660 °С, 1-го разряда;
- термометр сопротивления эталонный ЭТС-25, тип В, регистрационный номер 19484-09 в Федеральном информационном фонде, диапазон измерений температуры: от минус 196 до плюс 0,01 °С, 1-го разряда;
- термостат переливной прецизионный ТПП-1-3, регистрационный номер 33744-07 в Федеральном информационном фонде, температурный диапазон от минус 75 до 100°С, нестабильность ±0,01 °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ 8.15, регистрационный номер 19736-11 в Федеральном информационном фонде, диапазон измерения температуры от минус 200 до плюс 962°С, пределы допускаемой основной абсолютной погрешности ±0,005°С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ТК-СГТ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде наклейки или оттиска.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.66.190-001-40135827-2017 Коса термометрическая ТК-СГТ. Технические условия
