Твердомеры Бринелля ТШ-6М
| Номер в ГРСИ РФ: | 68620-17 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО "Импульс", г.Иваново |
Твердомеры Бринелля ТШ-6М (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68620-17 |
| Наименование | Твердомеры Бринелля |
| Модель | ТШ-6М |
| Срок свидетельства (Или заводской номер) | 12.09.2022 |
Производитель / Заявитель
ООО "Импульс", г.Иваново
Поверка
| Зарегистрировано поверок | 27 |
| Найдено поверителей | 7 |
| Успешных поверок (СИ пригодно) | 26 (96%) |
| Неуспешных поверок (СИ непригодно) | 1 (4%) |
| Актуальность информации | 29.12.2024 |
Поверители
Скачать
| 68620-17: Описание типа СИ | Скачать | 133.6 КБ | |
| 68620-17: Методика поверки ТШ-6М-01 МП | Скачать | 4.4 MБ |
Описание типа
Назначение
Твердомеры Бринелля ТШ-6М (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Описание
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомер представляет собой стационарное средство измерений, состоящее из устройства для нанесения отпечатка и пульта оператора.
Твердомер оснащен навесной видеокамерой ВИСБ. При испытаниях снимок отпечатка, полученный с помощью камеры, отображается на дисплее пульта оператора, а программное обеспечение (ПО) позволяет выбрать ручной, полуавтоматический или автоматический способы расчета твердости.
Твердомеры применяются для измерения твердости крупногабаритных деталей.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 и 2.
Рисунок 1 - Внешний вид твердомера
Испытательная головка
Место расположения пломбы изготовителя

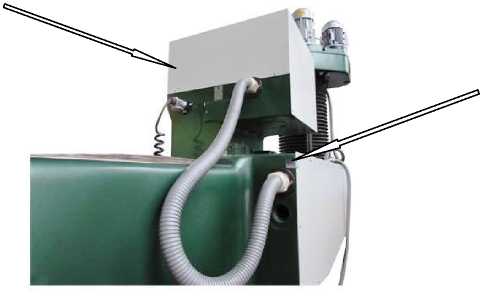

Рисунок 2 - Задняя панель испытательной головки твердомера
Программное обеспечение
Встроенное ПО используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВИСБ |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
0x3109 АС |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Технические характеристики
Испытательные нагрузки, пределы допускаемого отклонения нагрузок и диапазоны измерений твердости по шкалам Бринелля приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
|
Шкала Бринелля |
Нагрузка, Н |
Пределы допускаемого отклонения нагрузок, % |
Диапазон измерений твердости, HB, HBW |
|
HB 2,5/187,5 HBW 2,5/187,5 |
1839 |
±1,0 |
от 95 до 450 от 95 до 650 |
|
HB 5/250, HBW 5/250 |
2452 |
от 32 до 218 | |
|
HB 5/750 HBW 5/750 |
7355 |
от 95 до 450 от 95 до 650 | |
|
HB 10/500 HBW 10/500 |
4903 |
от 16 до 100 | |
|
HB 10/1000 HBW 10/1000 |
9807 |
от 32 до 218 | |
|
HB 10/1500 HBW 10/1500 |
14710 |
от 48 до 222 | |
|
HB 10/3000 HBW 10/3000 |
29420 |
от 95 до 450 от 95 до 650 |
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров
|
Обозначение шкалы измерения твёрдости |
Интервалы измерения твёрдости, НВ, HBW | |||||
|
30±20 |
75±25 |
125±25 |
175±25 |
225±25 |
275±25 | |
|
Пределы допускаемой абсолютной погрешности твердомеров, НВ, HBW, (±) | ||||||
|
HB(HBW) 10/500 |
1,5 |
3,0 |
- |
- |
- |
- |
|
Hb(hBw) 5/250; HB(HBW) 10/1000; HB(HBW) 10/1500 |
1,5 |
3,0 |
4,5 |
6,0 |
7,5 |
- |
|
HB(HBW) 2,5/187,5; HB(HBW) 5/750; HB(HBW) 10/3000 |
- |
3,0 |
4,5 |
6,0 |
7,5 |
9,0 |
Продолжение таблицы 3
|
Обозначение шкалы измерения твёрдости |
Интервал измерения твёрдости, НВ, HBW | ||||
|
325±25 |
375±25 |
425±25 |
500±50 |
600±50 | |
|
Пределы допускаемой абсолютной погрешности | |||||
|
твердомеров, НВ, H |
BW, (±) | ||||
|
HB(HBW) 2,5/187,5; HB(HBW) 5/750; HB(HBW) 10/3000 |
10,5 |
12,0 |
13,5 |
16,5 |
19,5 |
|
Примечание - Пределы допускаемых абсолютных погрешностей твердомеров действительны для пяти измерений | |||||
Технические характеристики твердомеров приведены в таблице 4.
Таблица 4 - Технические характеристики твердомеров
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более |
от +10 до +35 80 |
|
Электропитание: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22; 380±38 50±0,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
2850х1150х3250 |
|
Масса, кг, не более |
3500 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и методом офсетной печати на табличку, прикрепляемую к твердомеру.
Комплектность
Комплект поставки твердомеров приведен в таблице 5.
Таблица 5 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество, шт. |
|
Твердомер ТШ-6М в составе: |
1 | |
|
- устройство для нанесения отпечатка |
1 | |
|
- видеокамера |
ВИСБ |
1 |
|
- пульт оператора |
ПО-5Т |
1 |
|
Диск с программным обеспечением |
ВИСБ 1.0.0.V |
1 |
|
Комплект запасных частей и принадлежностей |
1 | |
|
Руководство по эксплуатации. Паспорт |
ТШ-6М-01 РЭП |
1 |
|
Методика поверки |
ТШ-6М-01 МП |
1 |
|
Паспорт на меры твердости МТБ |
1 |
Поверка
осуществляется по документу ТШ-6М-01 МП «Инструкция. Твердомеры Бринелля ТШ-6М. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 24.05.2017 г.
Основные средства поверки - эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (100±25) HB; (100±25) HBW; (200±50) HB; (200±50) HBW; (400±50) HB; (400±50) HBW.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»
ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю»
ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля»
Твердомеры Бринелля ТШ-6М. Технические условия. ТУ 33.20.62-011-75911452-17
