Весы электронные Штрих ВМ 100

Назначение

Весы электронные Штрих ВМ 100 (далее - весы) предназначены для статического измерения массы товаров.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится как результат взвешивания на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).

Конструктивно весы состоят из весоизмерительного устройства, включающего в себя корпус, датчик и терминал, и грузоприемного устройства (далее - ГПУ). Весы оснащены лазерным устройством считывания штрих-кода товара (далее - лазерное устройство) и отличаются моделями лазерных устройств (в обозначении весов - индексы А, А1, А2, А3, В, С, С1, Д или Е).

Весы изготавливаются однодиапазонными и двухинтервальными в четырех модификациях: 6-1.2, 6-2; 15-2.5 и 15-5, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного интервала (e).

Для связи с персональным компьютером весы поставляются с интерфейсом:

- RS-232 (индекс Р);

- USB (индекс Ю);

- с двумя интерфейсами: USB и RS-232 (индекс ЮР);

- без интерфейса (индекс отсутствует).

Общий вид весов различных конструктивных исполнений показан на рисунках 1 и 2, схема пломбирования от несанкционированного доступа и обозначение мест нанесения знака поверки - на рисунках 3, 4 и 5.

Место нанесения маркировочной таблички

Индекс А

Индекс А1

Индекс А2

Индекс А3

Рисунок 1 - Общий вид весов с индексами А, А1, А2 и А3

Место нанесения маркировочной таблички

Индекс С1

Место нанесения маркировочной таблички

Индекс Е

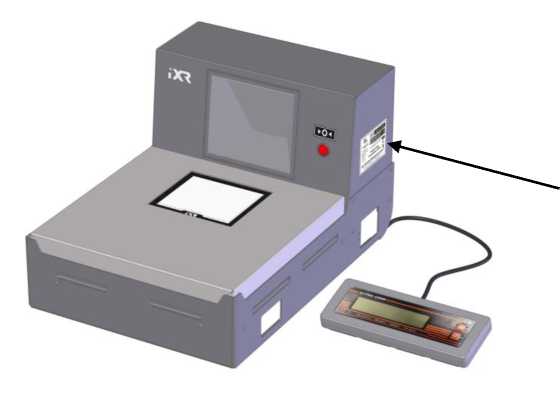

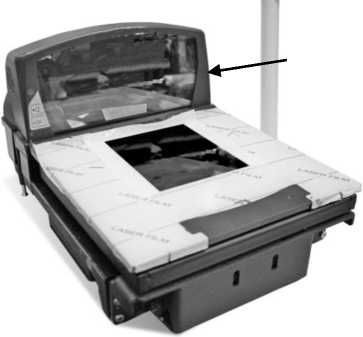

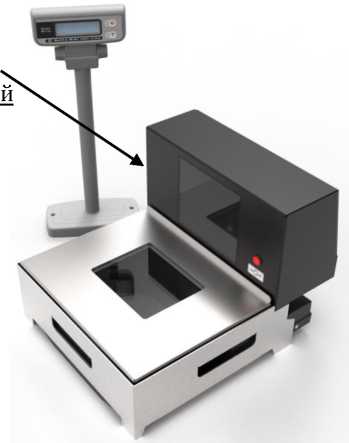

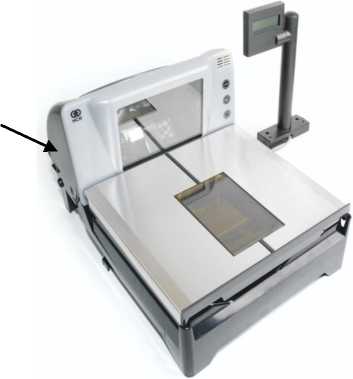

Рисунок 2 - Общий вид весов с индексами В, С, С1, Д и Е

таблички

Индекс B

Место нанесения

Индекс С

Место нанесения . маркировочной таблички

Индекс Д

Место пломбирования

Индекс А1

Индекс А

Индекс А2

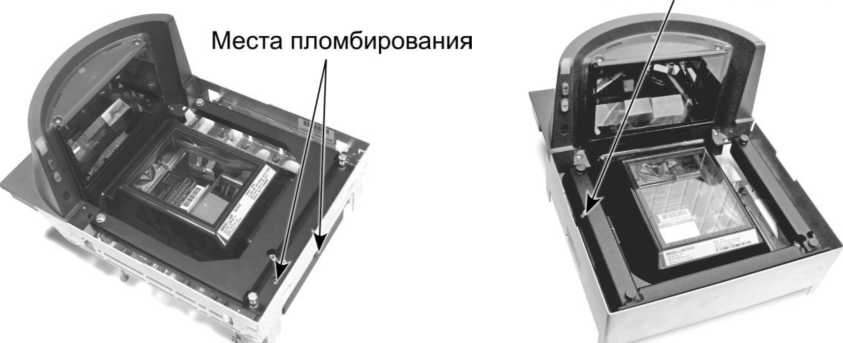

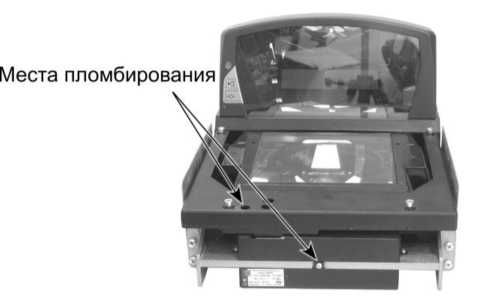

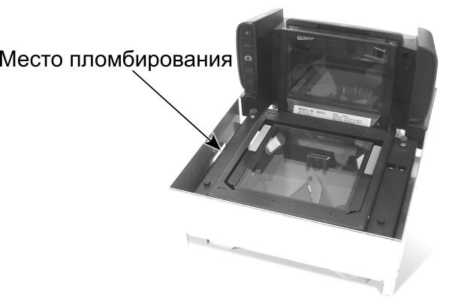

Рисунок 3 - Схема пломбирования весов с индексами А, А1, А2 и А3 от несанкционированного доступа и обозначение мест нанесения знака поверки

Индекс А3

Индекс В

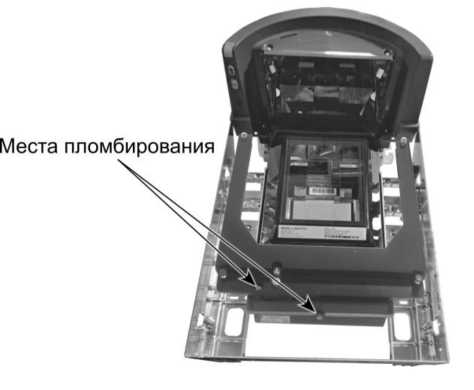

Рисунок 4 - Схема пломбирования весов с индексом В от несанкционированного доступа и обозначение мест нанесения знака поверки

Индекс С

Индекс С1

Место пломбирования

Место пломбирования

Индекс Д

Индекс Е

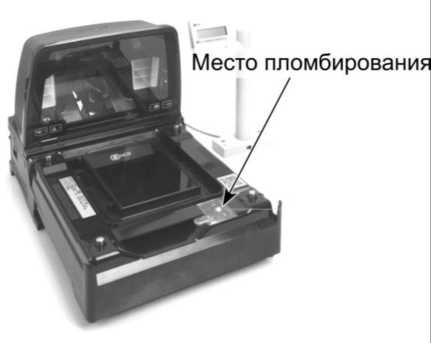

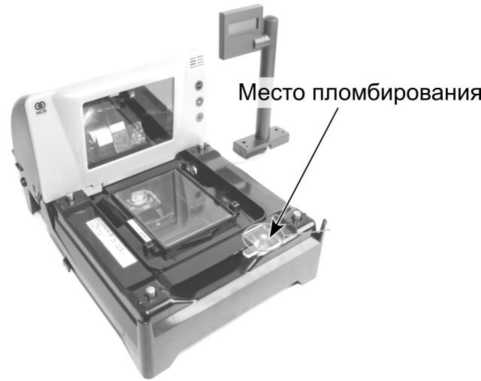

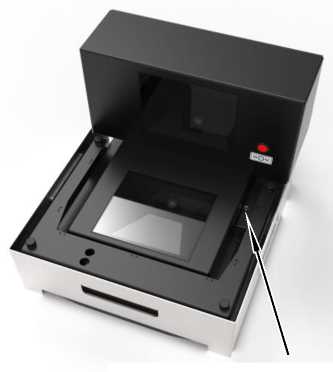

Рисунок 5 - Схема пломбирования весов с индексами С, С1, Д и Е от несанкционированного доступа и обозначение мест нанесения знака поверки

Обозначение весов для заказа имеет вид:

Весы электронные Штрих ВМ 100[Х] [1] - [2] [3],

где Штрих ВМ 100 - обозначение типа весов;

[Х] - индекс модели устройства считывания штрих-кода: А, А1, А2, А3, В, C, С1, Д или Е;

[1] - значение Мах весов, кг: 6 или 15;

[2] - значение (e) весов, г:

- 2 или 5 - для однодиапазонных весов;

- 1.2 или 2.5 - для двухинтервальных весов;

[3] - индекс наличия интерфейса: Р, Ю, ЮР или отсутствие индекса.

Пример обозначения весов при заказе:

Весы электронные Штрих ВМ 100А1 15 - 2.5 ЮР.

(весы электронные Штрих ВМ 100, модель лазерного устройства А1, значение максимальной нагрузки (Max): 15 кг, значение поверочного интервала (e): 2.5 г, с двумя интерфейсами: USB и RS-232).

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

- полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);

- устройство первоначальной установки на нуль (п. Т.2.7.2.4);

- устройство слежения за нулем (п. Т.2.7.3);

- устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);

На корпусе весов и корпусе лазерного устройства прикрепляются таблички, разрушающиеся при удалении, содержащие следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- номер весов по системе нумерации предприятия-изготовителя (формат -цифровой, способ нанесения - типографский);

- класс точности весов по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max ..);

- значение минимальной нагрузки (Min ..);

- значение поверочного деления (е = ..) и действительной цены деления (d);

- значение максимальной выборки массы тары (Т = - ..);

- знак утверждения типа средства измерений;

- особый диапазон рабочих температур;

- параметры электрического питания;

- год изготовления.

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунках 3, 4 и 5, и загружается только на заводе-изготовителе с использованием специального оборудования и после пломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которому возможен только на заводе-изготовителе и в сервисном центре и защищен пломбой, как показано на рисунках 3, 4 и 5.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.

Нормирование метрологических характеристик производится с учетом применения ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами, с нанесенными на них знаками поверки, в местах, показанных на рисунках 3, 4 и 5.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011....................................................средний (III).

Число поверочных интервалов n = Max/e........................................................................3000.

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m), и диапазона выборки массы тары весов (Т-), приведены в таблице 2.

Таблица 2 - Метрологические характеристики___________________________________________

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Технические характеристики весов приведены в таблице 4.

Таблица 4 - Технические характеристики_______________________

Значения габаритных размеров, размеров ГПУ, и массы весов в зависимости от конструктивного исполнения, представлены в таблице 5.

Таблица 5 - Технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации, и фотохимическим способом на табличку, закрепленную на корпусе весов.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

изложены в документе «Весы электронные Штрих ВМ 100. Руководство по эксплуатации» (раздел 9).

Нормативные документы

ГОСТ OIML R 76-1-2011. «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-011-56828934-2017 Весы электронные Штрих ВМ 100. Технические условия.
