Трансформаторы тока ТВ
| Номер в ГРСИ РФ: | 68631-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
|
68631-17: Описание типа
2017-68631-17.pdf
|
Скачать | 76.2 КБ |
Трансформаторы тока ТВ (далее - трансформаторы тока) изготовлены в период с 1974 г. по 1983 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68631-17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТВ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fbf1ddfa-dcdf-303f-c45d-5b59aa68ed96 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ПО "Электроаппарат", РОССИЯ, г.Ленинград (с 1989 - С.-Петербург)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
68631-17: Описание типа
2017-68631-17.pdf
|
Скачать | 76.2 КБ |
Описание типа
Назначение
Трансформаторы тока ТВ (далее - трансформаторы тока) изготовлены в период с 1974 г. по 1983 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

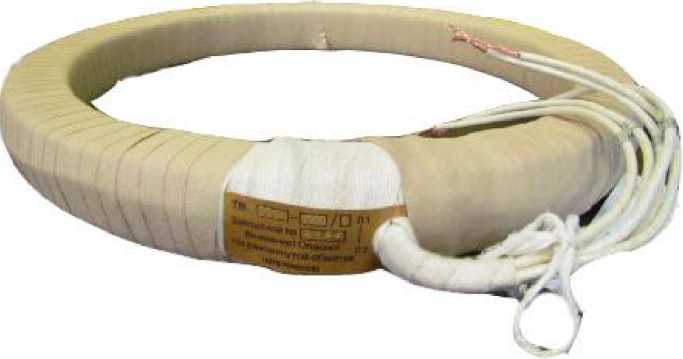

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Тип трансформатора |
ТВ-110 |
ТВ-11 |
0/20 |
ТВ-110-I У2 | |
|
Заводской номер |
11474-С, 11474-В, 11474-А |
8164-А, 8164-В, 8164-С, 8163-А, 8163-В, 8163-С |
1353-А, 1353-В, 1353-С |
7250-А, 7250-В, 7250-С |
10742-А, 10742-В, 10742-С, 10416-А 10416-В, 10416-С |
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
110 |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
126 |
126 |
126 |
|
Номинальный первичный ток 11ном., А |
600 |
300 |
1000 |
400 |
1000 |
|
Номинальный вторичный ток 12ном., А |
5 |
5 |
5 |
5 |
5 |
|
Класс точности обмоток для измерений и учета |
0,5 |
3 |
1 |
3 |
1 |
|
Номинальная вторичная нагрузка, В^Л с коэффициентом мощности cos ф = 0,8 |
30 |
15 |
50 |
30 |
50 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
50 |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВ-110 |
3 шт. |
|
Трансформатор тока |
ТВ-110/20 |
12 шт. |
|
Трансформатор тока |
ТВ-110-I У2 |
6 шт. |
|
Паспорт ТВ-110 |
- |
3 экз. |
|
Паспорт ТВ-110/20 |
- |
12 экз. |
|
Паспорт ТВ-110-I У2 |
- |
6 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
