Трансформаторы тока ТРГ-110-II
| Номер в ГРСИ РФ: | 68633-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Уралэлектротяжмаш", г.Екатеринбург |
|
68633-17: Описание типа
2017-68633-17.pdf
|
Скачать | 85.7 КБ |
Трансформаторы тока ТРГ-110-II (далее по тексту - трансформаторы тока), предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68633-17 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | ТРГ-110-II | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7e73070d-7da5-4391-e254-3c9f5be68385 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш", РОССИЯ, г.Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
68633-17: Описание типа
2017-68633-17.pdf
|
Скачать | 85.7 КБ |
Описание типа
Назначение
Трансформаторы тока ТРГ-110-II (далее по тексту - трансформаторы тока), предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. В верхней части трансформатора расположен металлический резервуар, находящийся под напряжением первичной обмотки, закрепленный на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка выводов вторичных обмоток. В резервуаре закреплена первичная обмотка и ее выводы, а внутри размещаются вторичные обмотки. На основании находится табличка технических данных, узел заземления.
Вторичные обмотки намотаны на тороидальные магнитопроводы изготовленные из на нокристаллического сплава (измерительные), из холоднокатаной анизотропной электротехнической стали (защитные) и располагаются внутри заземленного экрана, позволяющего обеспечить оптимальное распределение напряженности электрического поля в главной изоляции.

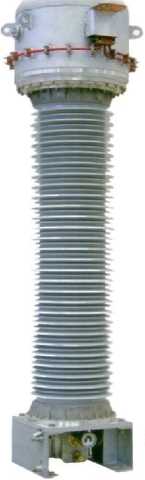

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Характеристика |
Значение |
|
Заводской номер |
3440, 3438, 3439 |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальный первичный ток, А |
750 |
|
Номинальный вторичный ток, А |
1 |
|
Номинальная частота, Гц |
50 |
|
Класс точности вторичных обмоток для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТРГ-110-II |
3 шт. |
|
Паспорт ТРГ-110-II |
- |
3 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- приборы сравнения КТ-01 (регистрационный номер в Федеральном информационном фонде 18287-99);
- магазины сопротивления Р5018 (регистрационный номер в Федеральном информационном фонде 3901-73);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
