Трансформаторы тока UA311632P368
| Номер в ГРСИ РФ: | 68634-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
|
68634-17: Описание типа
2017-68634-17.pdf
|
Скачать | 83.9 КБ |
Трансформаторы тока UA311632P368 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68634-17 | ||||||
| Наименование | Трансформаторы тока | ||||||
| Модель | UA311632P368 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 91b47759-323a-d791-0b59-8312173319d4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "ABB AB, High Voltage Products", ШВЕЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
68634-17: Описание типа
2017-68634-17.pdf
|
Скачать | 83.9 КБ |
Описание типа
Назначение
Трансформаторы тока UA311632P368 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой расположенные в литом алюминиевом корпусе. Трансформаторы тока выполнены на кольцевых магнитопроводах, установленных на вводах. В качестве первичной обмотки используется токоведущий стержень или кабель.

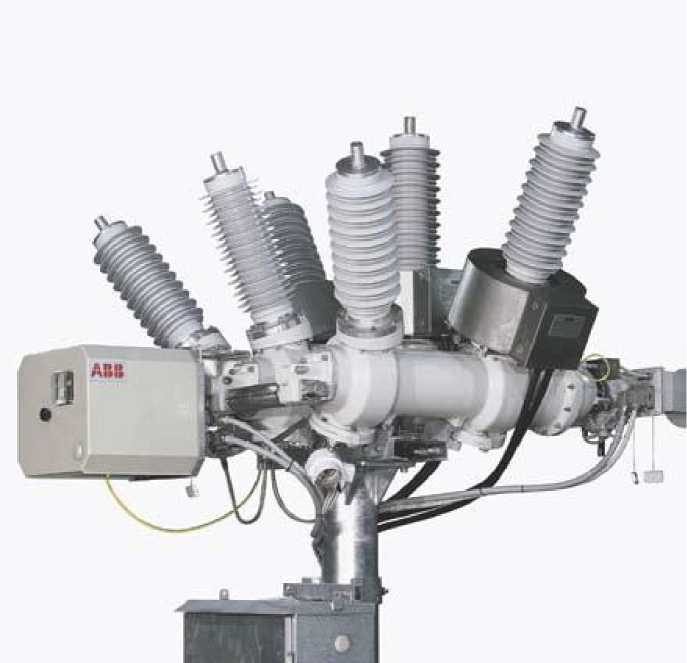

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Номинальное напряжение, кВ |
1 |
10 |
|
Заводской номер |
03072075, 03072073, 03072072, 03072052, 03072053, 03072063, 03072044, 03072045, 03072049, 03072042, 03072058, 03072043, 03072070, 03072071, 03072048, 03072056, 03072060, 03072041, 03072062, 03072064, 03072065, 03072054, 03072055, 03072061 |
03072059, 03072067, 03072046, 03072074, 03072068, 03072069, 03072051, 03072050, 03072066, 03072057, 03072047, 03072040 |
|
Номинальный первичный ток 11ном., А |
400 |
600 |
|
Номинальный вторичный ток 12ном., А |
1 | |
|
Класс точности обмоток для измерения |
0,2S | |
|
Номинальные нагрузки обмотки для цепей измерения SHOm., В'А |
20 | |
|
Номинальная частота £ном., Гц |
50 | |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
UA311632P368 |
36 шт. |
|
Паспорт UA311632P368 |
- |
36 экз. |
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
