Трансформаторы тока ТВ
| Номер в ГРСИ РФ: | 68635-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
|
68635-17: Описание типа
2017-68635-17-1.pdf
|
Скачать | 97 КБ |
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) изготовлены в период с 1938 г. по 1989 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68635-17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТВ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6c9edf3e-3fb6-7896-c674-fa7245d15a55 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Свердловский завод трансформаторов тока (СЗТТ), РОССИЯ, г.Свердловск (Екатеринбург)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 85 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68635-17: Описание типа
2017-68635-17-1.pdf
|
Скачать | 97 КБ |
Описание типа
Назначение
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) изготовлены в период с 1938 г. по 1989 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

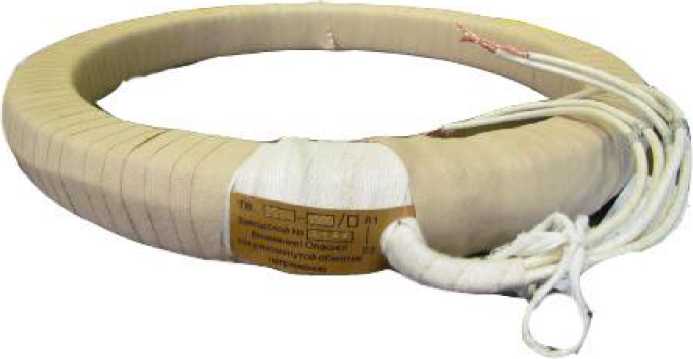

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Параметр |
Значение | |
|
Модификация трансформатора |
ТВ-110 |
ТВ-110 |
|
Номинальное напряжение, кВ |
110 |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
|
Заводской номер |
175643, 957, 011, 1260-А 1260-В, 1260-С |
5225-А, 5225-В, 5225-С |
|
Номинальный первичный ток ^ном., А |
600 |
600 |
|
Номинальный вторичный ток 12ном., А |
5 |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
3 |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
30 |
25 |
|
Номинальная частота £ном., Гц |
50 |
50 |
Продолжение таблицы 1
|
Параметр |
Значение | ||
|
Модификация трансформатора |
ТВ-110-I У2 | ||
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
126 |
|
Заводской номер |
10419-А 10419-В, 10419-С, 10418-А 10418-В,10418-С |
10322-А, 10322-В, 10322-С |
11475-А 11475-В, 11475-С |
|
Номинальный первичный ток 11ном., А |
1000 |
400 |
1000 |
|
Номинальный вторичный ток Ьном., А |
5 |
5 |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
1 |
3 |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
50 |
30 |
50 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
Продолжение таблицы 1
|
Параметр |
Значение | ||
|
Модификация трансформатора |
ТВ-110-II У2 |
ТВ-110-II У2 |
ТВ-160 |
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
126 |
|
Заводской номер |
4533-А, 4533-В, 4533-С |
4798-А, 4798-В, 4798-С |
4638-4643-А, 4638-4643-В, 4638-4643—С |
|
Номинальный первичный ток ^ном., А |
1000 |
1000 |
600 |
|
Номинальный вторичный ток 12ном., А |
5 |
5 |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 |
3 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
30 |
50 |
30 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
Продолжение таблицы 1
|
Параметр |
Значение | ||
|
Модификация трансформатора |
ТВ-110/20 | ||
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
126 |
|
Заводской номер |
10133-а 10133-в, 10133-С |
12711-А, 12711-В, 12711-С |
2086-А, 2086-В, 2086-С |
|
Номинальный первичный ток ^ном., А |
200 |
300 |
750 |
|
Номинальный вторичный ток Ьном., А |
5 |
5 |
1 |
|
Класс точности вторичных обмоток для измерений и учета |
3 |
3 |
3 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
10 |
30 |
75 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
Продолжение таблицы 1
|
Параметр |
Значение | ||
|
Модификация трансформатора |
ТВ-110/20 | ||
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
126 |
|
Заводской номер |
7240-А, 7240-В, 7240-С, 7005-А, 6990-А, 6990-В, 6990-С |
3412-А, 3412-В, 3412-С, 3697-А, 3697-В, 3697-С |
8968-А, 8968-В, 8968-С, 8295-А, 8295-В, 8295-С, 952-А, 952-В, 952-С, 1450-А, 1450-В, 1450-С |
|
Номинальный первичный ток 11ном., А |
600 |
600 |
600 |
|
Номинальный вторичный ток 12ном., А |
5 |
5 |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
3 |
3 |
3 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
60 |
50 |
30 |
|
Номинальная частота &ом., Гц |
50 |
50 |
50 |
Продолжение таблицы 1
|
Параметр |
Значение |
|
Модификация трансформатора |
ТВ-110/50 |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Заводской номер |
897-А, 897-В, 897-С, 3531-А, 3531-В, 3531-С, 3522-А, 3522-В, 3522-С, 3343-А, 3343-В, 3343-С, 3137-А, 3137-В, 3137-С, 3138-А, 3138-В, 3138-С, 3530-А, 3530-В, 3530-С, 3507-А, 3507-В, 3507-С, 3505-А, 3505-В, 3505-С |
|
Номинальный первичный ток 11ном., А |
1000 |
|
Номинальный вторичный ток Вном., А |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
50 |
|
Номинальная частота £ном., Гц |
50 |
Продолжение таблицы 1
|
Параметр |
Значение | ||
|
Модификация трансформатора |
ТВ-110/50 | ||
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
126 |
|
Заводской номер |
1082-А, 1082-В, 1082-С |
2145-А, 2145-В, 2145-С |
3129-А, 3129-В, 3129-С, 3559-А, 3559-В, 3559-С, 3560-А, 3560-В, 3560-С, 3127-А, 3127-В, 3127-С |
|
Номинальный первичный ток ^ном., А |
1500 |
500 |
600 |
|
Номинальный вторичный ток 12ном., А |
5 |
5 |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
40 |
30 |
25 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
Продолжение таблицы 1
|
Параметр |
Значение | ||||
|
Модификация трансформатора |
ТВ-110/50 | ||||
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
110 |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
126 |
126 |
126 |
|
Заводской номер |
2393-А, 2393-В, 2393-С |
2027-А, 2027-В, 2027-С |
7075-А, 7075-В, 7075-С |
1372-А 1372-В, 1372-С |
3592-А, 3592-В, 3592С, 3172-А 3172-В, 3172-С |
|
Номинальный первичный ток ^ном., А |
600 |
600 |
600 |
600 |
750 |
|
Номинальный вторичный ток Вном., А |
5 |
5 |
5 |
5 |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
0,5 |
1 |
3 |
1 |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
30 |
50 |
50 |
25 |
50 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
50 |
50 |
Продолжение таблицы 1
|
Параметр |
Значение | ||||
|
Модификация трансформатора |
ТВ-110/52 | ||||
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
110 |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
126 |
126 |
126 |
|
Заводской номер |
230-А, 230-В, 230-С, 226-В, 225-В, 206-А, 206-В, 206-С, 227-А, 227-В, 227-С |
172-А, 172-В, 172-С, 171-А, 171-В, 171-С |
140-А 140-В, 140-С, 135-А 135-В, 135-С |
142-А 142-В, 142-С |
84-А 84-В, 84-С |
|
Номинальный первичный ток ^ном., А |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Номинальный вторичный ток 12ном., А |
1 |
5 |
5 |
5 |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
0,5 |
1 |
1 |
3 |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
40 |
50 |
30 |
30 |
20 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
50 |
50 |
Продолжение таблицы 1
|
Параметр |
Значение | |
|
Модификация трансформатора |
ТВ-110/52 | |
|
Номинальное напряжение, кВ |
110 |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
|
Заводской номер |
3596, 3639, 3595 |
1230-А 1230-В, 1230-С, 695-А, 695-В, 695-С, 1229-А 1229-В, 1229-С, 321-А, 321-В, 321-С, 578-А, 578-В, 578-С, 576-А, 576-В, 576-С, 1002-А, 1002-В, 1002-С, 1252-А, 1252-В, 1252-С |
|
Номинальный первичный ток ^ном., А |
750 |
1000 |
|
Номинальный вторичный ток Вном., А |
5 |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
50 |
30 |
|
Номинальная частота £ном., Гц |
50 |
50 |
Окончание таблицы 1
|
Параметр |
Значение | ||
|
Модификация трансформатора |
ТВ-110/52 | ||
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Номинальное напряжение, кВ |
126 |
126 |
126 |
|
Заводской номер |
67-А, 67-В, 67-С |
129-А, 129-В, 129-С, 579-А, 579-В, 579-С, 570-А, 570-В, 570-С, 005-А, 005-В, 005-С |
955-А, 955-В, 955-С, 577-А, 577-В, 577-С |
|
Номинальный первичный ток 11ном., А |
600 |
600 |
600 |
|
Номинальный вторичный ток 12ном., А |
5 |
5 |
5 |
|
Класс точности вторичных обмоток для измерений и учета |
1 |
1 |
1 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
50 |
25 |
30 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВ-110 |
9 шт. |
|
Трансформатор тока |
ТВ-110/20 |
34 шт. |
|
Трансформатор тока |
ТВ-110/50 |
63 шт. |
|
Трансформатор тока |
ТВ-110/52 |
77 шт. |
|
Трансформатор тока |
ТВ-110-I У2 |
12 шт. |
|
Трансформатор тока |
ТВ-110-II У2 |
6 шт. |
|
Трансформатор тока |
ТВ-160 |
3 шт. |
|
Паспорт ТВ-110 |
- |
9 экз. |
|
Паспорт ТВ-110/20 |
- |
34 экз. |
|
Паспорт ТВ-110/50 |
- |
63 экз. |
|
Паспорт ТВ-110/52 |
- |
77 экз. |
|
Паспорт ТВ-110-I У2 |
- |
12 экз. |
|
Паспорт ТВ-110-II У2 |
- |
6 экз. |
|
Паспорт ТВ-160 |
- |
3 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Другие Трансформаторы
