Трансформаторы тока ТВ-220
| Номер в ГРСИ РФ: | 68636-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
|
68636-17: Описание типа
2017-68636-17.pdf
|
Скачать | 77 КБ |
Трансформаторы тока ТВ-220 (далее - трансформаторы тока) изготовлены в период с 1976 г. по 1984 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68636-17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТВ-220 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 71bc9581-1d25-6875-78e9-cef4217458ad | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ПО "Электроаппарат", РОССИЯ, г.Ленинград (с 1989 - С.-Петербург)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68636-17: Описание типа
2017-68636-17.pdf
|
Скачать | 77 КБ |
Описание типа
Назначение
Трансформаторы тока ТВ-220 (далее - трансформаторы тока) изготовлены в период с 1976 г. по 1984 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.

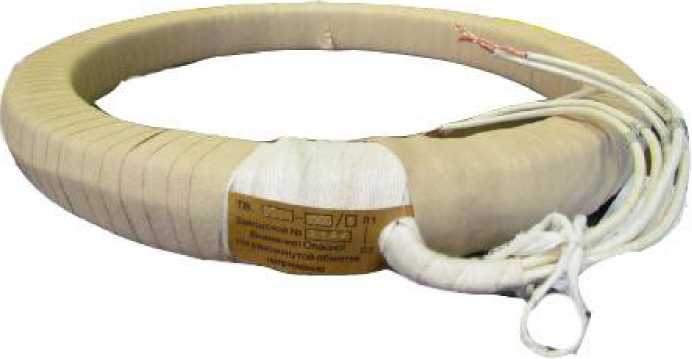

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора |
ТВ-220/25 | |
|
Заводской номер |
1657-1, 1657-2, 1657-3, 1972-А, 1972-В, 1972-С |
3326-А, 3326-В, 3326-С |
|
Номинальное напряжение, кВ |
220 |
220 |
|
Наибольшее рабочее напряжение, кВ |
252 |
252 |
|
Номинальный первичный ток 11ном., А |
600 |
400 |
|
Номинальный вторичный ток 12ном., А |
5 |
5 |
|
Класс точности обмоток для измерений и учета |
0,5 |
3 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
10 |
30 |
|
Номинальная частота £ном., Гц |
50 |
50 |
Окончание таблицы 1
|
Наименование характеристики |
Значение | |
|
Модификация трансформатора |
ТВ-220-I У2 |
ТВ-220/25 У2 |
|
Заводской номер |
3248-А, 3248-В, 3248-С |
2076-1, 2076-2, 2076-3, 2375-А, 2375-В, 2375-С, 2511-А, 2512, 2511-С |
|
Номинальное напряжение, кВ |
220 |
220 |
|
Наибольшее рабочее напряжение, кВ |
252 |
252 |
|
Номинальный первичный ток 11ном., А |
1000 |
1000 |
|
Номинальный вторичный ток 12ном., А |
5 |
5 |
|
Класс точности обмоток для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
20 |
20 |
|
Номинальная частота £ном., Гц |
50 |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВ-220/25 |
9 шт. |
|
Трансформатор тока |
ТВ-220-I У2 |
3 шт. |
|
Трансформатор тока |
ТВ-220/25 У2 |
9 шт. |
|
Паспорт ТВ-220-25 |
- |
9 экз. |
|
Паспорт ТВ-220-I У2 |
- |
3 экз. |
|
Паспорт ТВ-220/25 У2 |
- |
9 экз. |
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
