Трансформаторы тока ТФЗМ
| Номер в ГРСИ РФ: | 68640-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
|
68640-17: Описание типа
2017-68640-17.pdf
|
Скачать | 73.3 КБ |
Трансформаторы тока ТФЗМ (далее - трансформаторы тока) изготовлены в период с 1983 г. по 2004 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68640-17 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||
| Модель | ТФЗМ | ||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ced0bf94-5d92-7eeb-33f4-23d5736c352e | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ПО "Запорожтрансформатор", УКРАИНА, г.Запорожье
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68640-17: Описание типа
2017-68640-17.pdf
|
Скачать | 73.3 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ (далее - трансформаторы тока) изготовлены в период с 1983 г. по 2004 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

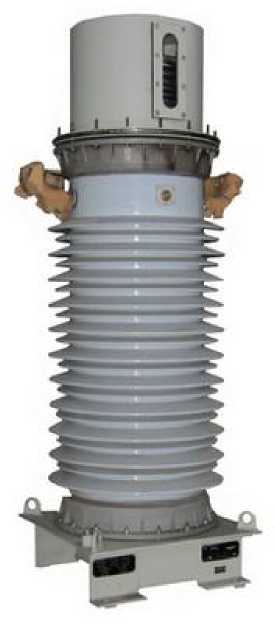

Общий вид трансформаторов тока приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация трансформатора |
ТФЗМ 110Б-ГГ У1 |
ТФЗМ 110Б-1У У1 |
ТФЗМ 110Б У1 |
|
Заводской номер |
10232, 10243, 10222 |
62478, 62485, 62479, 6263, 1095 |
217, 229, 254 |
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
126 |
|
Номинальный первичный ток Г1ном., А |
750 |
300 |
600 |
|
Номинальный вторичный ток Г2ном., А |
1 |
5 | |
|
Класс точности обмоток для измерения |
0,5 |
0,2S |
0,5 |
|
Номинальная вторичная нагрузка, 1ТА с коэффициентом мощности cos ф = 0,8 |
20 |
30 |
30 |
|
Номинальная частота £ном., Гц |
50 |
50 |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ 110Б-ГГ У1 |
3 шт. |
|
Трансформатор тока |
ТФЗМ 110Б-1У У1 |
5 шт. |
|
Трансформатор тока |
ТФЗМ 110-Б У1 |
3 шт. |
|
Паспорт ТФЗМ 110Б-ГГ У1 |
- |
3 экз. |
|
Паспорт ТФЗМ 110Б-ГУУ1 |
- |
5 экз. |
|
Паспорт ТФЗМ 110-Б-У1 |
- |
3 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
