Трансформаторы тока ТВДМ-35
| Номер в ГРСИ РФ: | 68647-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | П/я Г-4616, РОССИЯ, г.Тольятти |
|
68647-17: Описание типа
2017-68647-17.pdf
|
Скачать | 75 КБ |
Трансформаторы тока ТВДМ-35 (далее - трансформаторы тока) изготовлены в 1961 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68647-17 | |||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||
| Модель | ТВДМ-35 | |||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b5e196fa-3e9a-f150-93c2-57a361cf6261 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
П/я Г-4616, РОССИЯ, г.Тольятти
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
68647-17: Описание типа
2017-68647-17.pdf
|
Скачать | 75 КБ |
Описание типа
Назначение
Трансформаторы тока ТВДМ-35 (далее - трансформаторы тока) изготовлены в 1961 г., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора.
Общий вид трансформаторов тока приведен на рисунке 1.

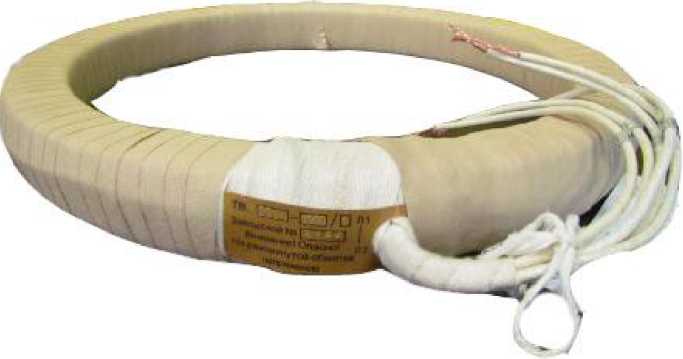

Рисунок 1 - Общий вид трансформаторов тока
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Номинальное напряжение, кВ |
35 | |
|
Наибольшее рабочее напряжение, кВ |
42 | |
|
Заводской номер |
7375-А, 7375-В, 7375-С |
6281-А, 6281-В, 6281-С |
|
Номинальный первичный ток 11ном., А |
600 |
750 |
|
Номинальный вторичный ток 12ном., А |
5 | |
|
Класс точности обмоток для измерения |
0,5 | |
|
Наименование характеристики |
Значение |
|
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 |
10 |
|
Номинальная частота £ном_, Гц |
50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТВДМ-35 |
6 шт. |
|
Паспорт ТВДМ-35 |
- |
6 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
