Термопреобразователи сопротивления ТСП-0690
| Номер в ГРСИ РФ: | 68659-17 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Частное АО "НПО "Термопрылад" им.В.Лаха, Украина, г.Львов |
| 68659-17: Описание типа СИ | Скачать | 344.3 КБ |
Термопреобразователи сопротивления типа ТСП-0690 (далее по тексту - ТС) предназначены для измерений температуры воды, масла, воздуха, металлоконструкций, подшипников и т.п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68659-17 |
| Наименование | Термопреобразователи сопротивления |
| Модель | ТСП-0690 |
| Срок свидетельства (Или заводской номер) | 12.09.2022 |
Производитель / Заявитель
Частное АО "НПО "Термопрылад" им.В.Лаха, Украина, г.Львов
Поверка
| Зарегистрировано поверок | 20 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 20 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 68659-17: Описание типа СИ | Скачать | 344.3 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления типа ТСП-0690 (далее по тексту - ТС) предназначены для измерений температуры воды, масла, воздуха, металлоконструкций, подшипников и т.п.
Описание
Принцип действия ТС основан на зависимости электрического сопротивления материала, из которого изготовлена спираль чувствительного элемента, от температуры контролируемой среды.
Чувствительным элементом (ЧЭ) ТС является спираль из платиновой проволоки, помещенной в керамический каркас или пленочные чувствительные элементы. Выводные концы загерметизированы термостойкой пастой. Чувствительный элемент устанавливается в защитную арматуру из стали 12Х18Н10Т, 08Х18Н10Т.
ТС отличаются друг от друга значениями метрологических характеристик, по конструктивному исполнению, по виду ЧЭ.
Исполнения с 405211.015 по 40521.015-07, 405211.015-83 показаны на рисунке 1.

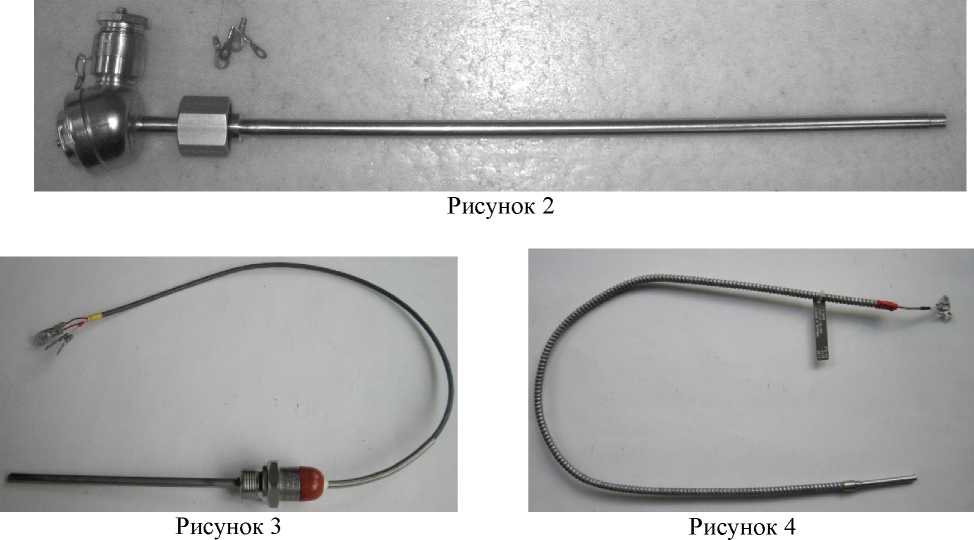

Исполнения с 405211.015-08 по 40521.015-45, 405211.015-89 и 405211.024-07 показаны на рисунке 2.
Исполнения 405211.015-46, 405211.015-62, 405211.015-68, 405211.015-72, 405211.015-77, с 405211.015-79 по 405211.015-82, 405211.015-86, 405211.015-96, 405211.024, 405211.024-01, с 405211.024-03 по 405211.024-06 представлены на рисунке 3.
Исполнения 405211.015-47, 405211.015-78, 405211.015-90 представлены на рисунке 4.
Исполнения с 405211.015-48 по 405211.015-61, с 405211.015-63 по 405211.015-67, с 405211.015-69 по 405211.015-71, с 405211.015-73 по 405211.015-76, 405211.015-84, 405211.015-85, 405211.015-87, 405211.015-88, с 405211.015-91 по 405211.015-95, 405211.015-97 представлены на рисунке 5.
Исполнения 405211.015-98, 405211.015-99, 405211.024-05 представлены на рисунке 6.
Исполнение 405211.024-02 представлено на рисунке 7.
Исполнения 405211.024-08, 405211.024-09, 405211.024-10 представлены на рисунке 8.
Пломбирование ТС не предусмотрено.

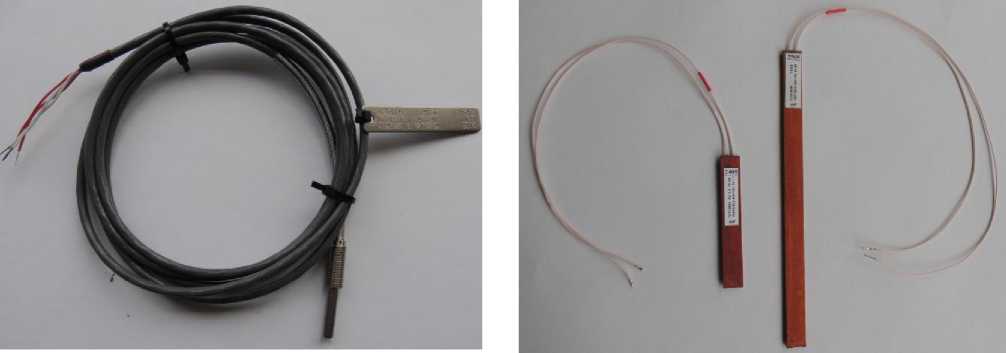

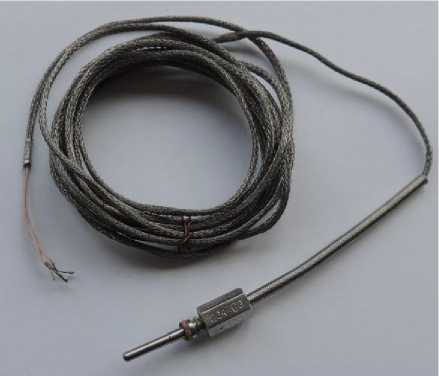

Рисунок 5 Рисунок 6

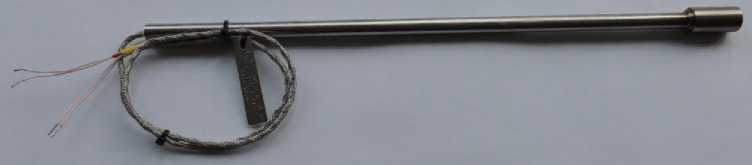

Рисунок 8
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики ТС
|
Характеристика |
Значение |
|
Диапазон измеряемых температур, °С |
от -50 до +200 (+180)1) |
|
Температурный коэффициент а, оС-1 |
0,00391; 0,00385 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt50, Pt100, 50П, 100П |
|
Класс допуска по ГОСТ 6651-2009 |
В |
|
Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте по ГОСТ 6651-2009, °C |
±(0,30 + 0,005| 11)2) |
|
Время термической реакции т63,2%, С |
от 9 до 50 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP00, IP65 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, при температуре 35 °С и более низких температурах с конденсацией влаги, % |
от -50 до +85 (+100)1) до 100 |
|
Длина монтажной части, мм |
20, 25, 30, 32, 35, 40, 50, 60,65, 80, 100, 120,125,150, 160, 200, 250, 320,360, 400, 500, 630, 800, 1000, 1250 |
|
Масса, кг, не более |
0,68 |
|
Назначенный ресурс, ч |
80000 (50000)1) |
|
Примечания 1) - только для исполнений 405211.015-98, 405211.015-99, 405211.024-05; 2) - t - значение измеряемой температуры, °C. | |
Знак утверждения типа
наносится на эксплуатационную документацию ТС типографским способом.
Комплектность
Таблица 2 - Комплектность ТС
|
Наименование |
Количество |
|
Термопреобразователь сопротивления типа ТСП-0690 |
1 шт. |
|
Руководство по эксплуатации 405211.015 РЭ* |
1 экз. |
|
Паспорт 405211.015 ПС |
1 экз. |
|
Примечание - * - на партию 25 шт. или меньшее количество ТС при поставке в один адрес | |
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки указаны в таблице 3.
Таблица 3 - Основные средства поверки
|
Наименование |
Регистрационный номер в федеральном информационном фонде СИ |
|
Термостат переливной прецизионный ТПП-1.2 |
33744-07 |
|
Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 |
65421-16 |
|
Калибратор температуры эталонный КТ-1100 |
26113-03 |
|
Мультиметр 3458А |
25900-03 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТС.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 6651-2009 Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки.
