Трансформаторы напряжения JDZXR
| Номер в ГРСИ РФ: | 68686-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd.", Китай |
|
68686-17: Описание типа
2017-68686-17.pdf
|
Скачать | 83.8 КБ |
Трансформаторы напряжения JDZXR (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68686-17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | JDZXR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1b2edfcd-f21a-8f50-0d17-af677aa1570c | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd.", КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68686-17: Описание типа
2017-68686-17.pdf
|
Скачать | 83.8 КБ |
Описание типа
Назначение
Трансформаторы напряжения JDZXR (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Описание
Принцип действия трансформаторов основан на методе преобразования посредством электромагнитной индукции переменного тока.
Трансформаторы состоят из электромагнитного устройства (ЭМУ) и внешнего корпуса. Трансформаторы являются однофазными трансформаторами опорного типа, выполненными из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформаторы имеют один изолированный вывод первичной обмотки на верхней поверхности трансформатора. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа. Трансформаторы могут устанавливаться в любом положении, и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На лицевой стороне трансформатора расположена таблица с техническими данными.
Трансформаторы выпущены в следующих модификациях JDZXR23-6 и JDZXR23-10 которые отличаются номинальным напряжением первичной обмотки.

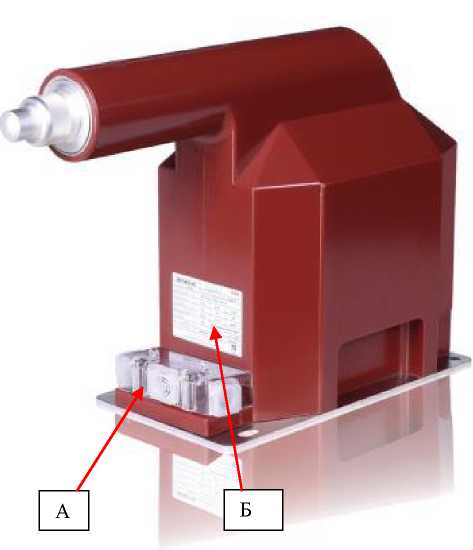

Общий вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Параметр |
Значения |
|
Номинальное напряжение первичной обмотки, кВ - для модификации JDZXR23-6 - для модификации JDZXR23-10 |
6/\3 10/V3 |
|
Значения номинальных напряжений вторичных обмоток, В - основных вторичных обмоток - дополнительной вторичной обмотки |
100/^3/100/^3 100/3 |
|
Класс точности вторичных обмоток - основных вторичных обмоток - дополнительной вторичной обмотки |
0,5/0,5 3Р |
|
Значения номинальных мощностей вторичных обмоток, В^А - основных вторичных обмоток - дополнительной вторичной обмотки |
50/50 200 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Габаритные размеры трансформатора, мм, не более | |
|
- высота |
328 |
|
- ширина |
178 |
|
- длина |
487 |
|
Масса, кг, не более |
35 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от -25 до +40 |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ не менее, ч, не менее |
262800 |
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения (зав. №№ 205311705, 205321705, 205331705, 205341705, 205351705, 205361705, 205371705, 205381705, 205391705, 205401705, 205411705, 205421705) Трансформатор напряжения (зав. №№ 204761705, 204771705, 204781705, 204791705, 204801705, 204811705) |
JDZXR23-6 JDZXR23-10 |
12 шт. 6 шт. |
|
Паспорт |
18 экз. |
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Эталон 2-го разряда по ГОСТ Р 8.746-2011;
- Прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном
фонде 37854-08;
- Магазин нагрузок МР 3025, регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Другие Трансформаторы
