Корабельные рефлектометрические уровнемеры КРУ-1Р
| Номер в ГРСИ РФ: | 68714-17 |
|---|---|
| Категория: | Рефлектометр |
| Производитель / заявитель: | АО "Моринсис-Агат-КИП", г.Рязань |
Корабельные рефлектометрические уровнемеры КРУ-1Р (далее - уровнемеры) предназначены для непрерывного измерения уровня морской воды, морской воды с механическими примесями, пресной воды, дизельного топлива, а также границы раздела сред несмешиваемых жидкостей и преобразования измеренных значений в цифровой выходной сигнал для передачи в систему верхнего уровня.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68714-17 |
| Действует | по 15.09.2022 |
| Наименование | Корабельные рефлектометрические уровнемеры |
| Модель | КРУ-1Р |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c4653f67-acaf-3a1b-17d2-ebd68fe3bb15 |
Производитель / Заявитель
Акционерное общество "Моринформсистема-Агат-КИП"(АО "Моринсис-Агат-КИП"), г. Рязань.
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 225 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
68714-17: Описание типа
2024-68714-17.pdf
|
Скачать | 3.6 MБ | |
|
68714-17: Методика поверки
2022-mp68714-17-1.pdf
|
Скачать | 293.8 КБ |
Описание типа
Назначение
Корабельные рефлектометрические уровнемеры КРУ-IP (далее - уровнемеры) предназначены для непрерывного измерения уровня морской воды, морской воды с механическими примесями, пресной воды, дизельного топлива, а также границы раздела сред несмешиваемых жидкостей и преобразования измеренных значений в цифровой выходной сигнал для передачи в систему верхнего уровня.
Описание
Принцип действия уровнемера основан на методе импульсной рефлектометрии, заключающийся в следующем: в двухпроводную линию передачи - чувствительный элемент первичного преобразователя, установленный в резервуаре с контролируемой средой, посылается высокочастотный и маломощный зондирующий импульс, который распространяется по линии со скоростью, определяемой диэлектрической проницаемостью среды. На границе раздела двух сред с различной диэлектрической проницаемостью, возникает скачок волнового сопротивления модификаций неоднородность. Импульс отражается от неоднородности и возвращается к началу линии связи. Время между моментами излучения и приема отраженного импульса пропорционально расстоянию до поверхности измеряемой среды. Аналоговый сигнал, содержащий информацию о зондирующем и отраженном импульсах, преобразуется в цифровую форму.
Конструктивно уровнемер состоит из одного или двух первичных преобразователей (ПП) и вторичного преобразователя (ВП), соединенных между собой кабелем связи и с системой верхнего уровня - посредством интерфейса RS-485.
ПП состоит из электронного блока, размещенного в герметичном корпусе и установочного фланца, на котором с помощью специального изолятора закреплен чувствительный элемент (ЧЭ) коаксиальной конструкции, представляющий собой волновод, длина которого определяет диапазон измерений уровня. Один электрод ЧЭ является сигнальным, другой - заземляющим.
ПП обеспечивает генерацию зондирующих импульсов в чувствительном элементе, прием отраженных импульсов, измерение времени задержки распространения импульса, обработку полученной информации и передачу её во вторичный преобразователь.
ВП обеспечивает питание уровнемера, получает информацию о значениях уровня от ПП с последующей индикацией на цифровом табло, а также по запросу верхнего уровня передает ее в систему верхнего уровня, осуществляет индикацию технического состояния.
Уровнемеры предназначены для эксплуатации в условиях, определенных для группы исполнения 2.1.2, 2.3.2 по ГОСТ РВ 20.39.304-98.
Уровнемеры модификаций КРУ-IP, КРУ-1РВ, КРУ-1РС имеют один дисплей. Уровнемеры модификаций КРУ-1РИ, КРУ-1РИВ, КРУ-1РИС имеют два дисплея: на верхнем отображаются измеренные значения уровня, на нижнем - объем жидкости в резервуаре.
Уровнемеры модификаций КРУ-1РВ и КРУ-1 РИВ соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.1-2002 и ГОСТ 30852.10-2002. ПП уровнемеров предназначены для установки во взрывоопасных зонах помещений, ВП - вне взрывоопасных зон.
По способу защиты человека от поражения электрическим током уровнемеры соответствуют классу 01 по ГОСТ 12.2.007.0-75.
Общий вид первичного и вторичного преобразователей уровнемера, места пломбирования и нанесения знака утверждения типа представлены на рисунках 1+4.

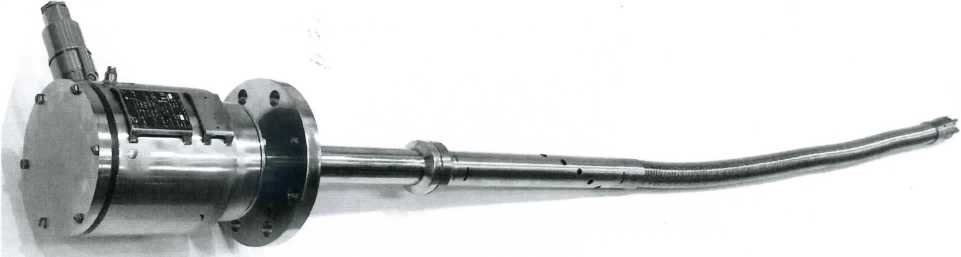

Рисунок 1 - Общий вид первичного преобразователя (ПП) уровнемера.

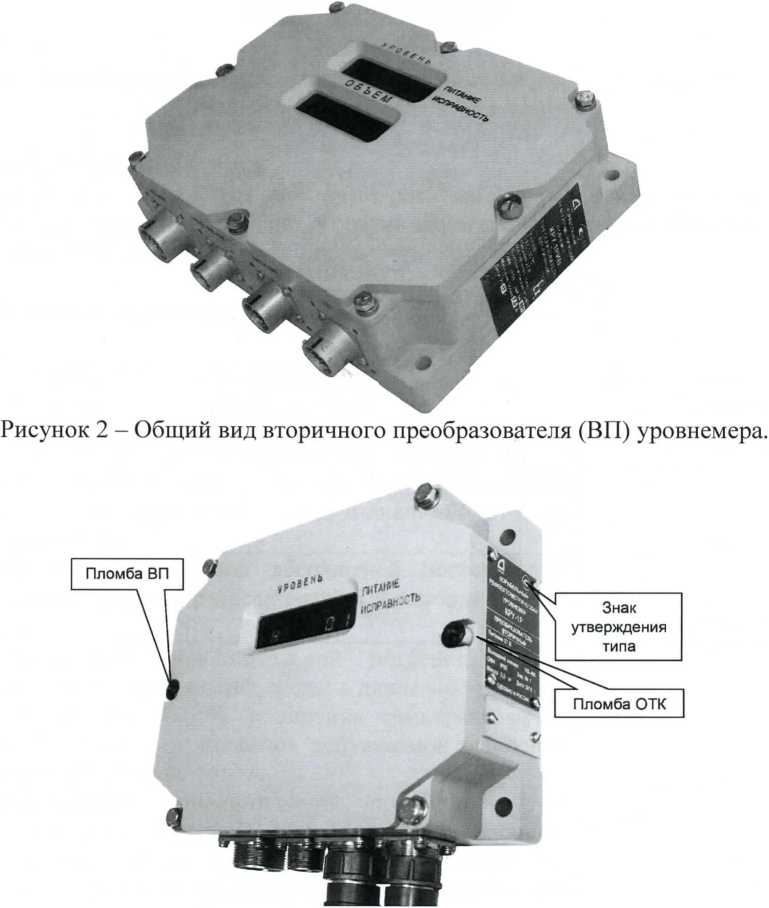

Рисунок 3 - Схема пломбирования ВП уровнемера с указанием места нанесения знака утверждения типа.

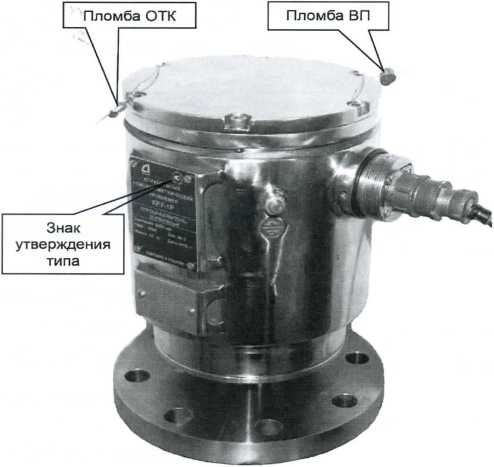

Рисунок 4 - Схема пломбирования электронного блока ПП с указанием места нанесения знака утверждения типа.
Программное обеспечение
Конструкция уровнемеров исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (ДИ) уровня (границы раздела сред), м |
от 0 до 18 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня (границы раздела сред) в диапазоне от 0 до 10 м включительно, мм |
±5 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня (границы раздела сред) в диапазоне свыше 10 до 18 м, мм |
±(5 + 0,625-(ДИ-10)) |
|
Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C изменения температуры от градуировочной, в долях от пределов допускаемой основной абсолютной погрешности, не более |
0,05 |
|
Пределы допускаемой дополнительной погрешности от влияния температуры измеряемой среды в диапазоне рабочих температур, на каждые 10 °C изменения температуры от градуировочной, в долях от пределов допускаемой основной абсолютной погрешности, не более |
0,1 |
|
Диапазон температуры измеряемой среды, °C морская вода морская вода с механическими примесями пресная вода дизельное топливо |
от -4 до +45 от —2 до +45 от +4 до +50 от -4 до +50 |
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа, не более для КРУ-IP, КРУ-1 PC, КРУ-1 РИ, КРУ-1 РИС дляКРУ-lPB, КРУ-1 РИВ |
1,0 0,3 |
|
Выходной сигнал |
цифровой сигнал по интерфейсу RS-485 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: температура окружающей среды, °C относительная влажность при температуре 50 °C, % атмосферное давление, кПа |
от 0 до +55 до 99 от 80 до 152 |
|
Напряжение электропитания постоянного тока, В |
от 18 до 32 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Масса, кг, не более первичного преобразователя вторичного преобразователя: для КРУ-IP, КРУ-1 PC, КРУ-1 РИС, КРУ-1 РИ для КРУ-1РВ, КРУ-1 РИВ |
48 3,5 7,5 |
|
Электрическое сопротивление изоляции при температуре окружающей среды 80 °C и относительной влажности до 80 %, МОм, не менее |
5 |
|
Степень защиты корпусов от внешних воздействий по ГОСТ 14254-2015 первичного преобразователя вторичного преобразователя |
IP68 IP55 |
|
Габаритные размеры первичного преобразователя, мм, не более длина ширина высота |
18625 330 250 |
|
Габаритные размеры вторичного преобразователя, мм, не более длина ширина высота |
310 229 115 |
|
Маркировка взрывозащиты: первичный преобразователь вторичный преобразователь |
1 Exd[ib] IIBT4 [Exib]IIB |
|
Вероятность безотказной работы уровнемера за 5000 ч |
0,97 |
|
Время готовности к работе, с, не более |
15 |
|
Полный назначенный срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на специальные таблички, прикрепленные к корпусам первичного и вторичного преобразователей, фотохимическим способом и типографским способом - на титульные листы эксплуатационной документации.
У
Комплектность
Таблица 4 - Комплектность средства измерений_______________________________________
|
Наименование |
Обозначение |
Количество |
|
Уровнемер КРУ-1Р |
АГТС.407629.00х |
1 шт. |
|
Одиночный комплект ЗИП |
1 компл. | |
|
Комплект монтажный |
1 компл. | |
|
Имитатор уровня (технологический отражатель) |
(по заказу) | |
|
Руководство по эксплуатации |
АГТС.407629.ООхРЭ |
1 экз. |
|
Методика поверки |
МП 68714-17 |
1 экз. |
|
Паспорт |
АГТС.407629.00хПС |
1 экз. |
Поверка
осуществляется по документу МП 68714-17 «Уровнемеры корабельные рефлектометрические КРУ-1. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 28 мая 2018 г.
Основные средства поверки:
рулетка измерительная металлическая (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (per. № 67047-17);
линейка измерительная металлическая (per. № 34854-07);
калибратор процессов многофункциональный FLUKE-726 (per. № 52221-12);
установка для поверки уровнемеров УПУ (per. № 43144-09);
дальномер лазерный Leica DISTO D8 (per. № 41142-09);
термометр электронный ТГО-2МП (per. № 66105-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых уровнемеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт в виде оттиска клейма, заверенного подписью поверителя.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ РВ 20.39.304-98
АГТС.407629.002ТУ Корабельные рефлектометрические уровнемеры КРУ-1Р.
Технические условия
ГОСТ 8.477-82 ГСП. Государственная поверочная схема для средств измерений уровня жидкости
