Ключи моментные предельные Bahco, Irimo
| Номер в ГРСИ РФ: | 68728-17 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Фирма "SNA Europe SAS", Франция |
| 68728-17: Описание типа СИ | Скачать | 279.2 КБ |
Ключи моментные предельные Bahco, Irimo (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68728-17 |
| Наименование | Ключи моментные предельные |
| Модель | Bahco, Irimo |
| Срок свидетельства (Или заводской номер) | 18.09.2022 |
Производитель / Заявитель
Фирма "SNA Europe SAS", Франция
Поверка
| Зарегистрировано поверок | 592 |
| Найдено поверителей | 41 |
| Успешных поверок (СИ пригодно) | 559 (94%) |
| Неуспешных поверок (СИ непригодно) | 33 (6%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 68728-17: Описание типа СИ | Скачать | 279.2 КБ |
Описание типа
Назначение
Ключи моментные предельные Bahco, Irimo (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента силы, фиксатора, предельного механизма, головки с трещоточным механизмом, присоединительным квадратом с шариковым фиксатором или внутренним прямоугольником.
Выпускаемые модификации ключей различаются между собой диапазонами измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного квадрата с шариковым фиксатором или размером внутреннего прямоугольника.
На ключи наносится маркировка, содержащая верхний и нижний пределы измерений, единицу измерений, рабочее направление действия, название и/или товарный знак изготовителя, заводской номер ключа.
Общий вид ключей представлен на рисунках 1 - 7.

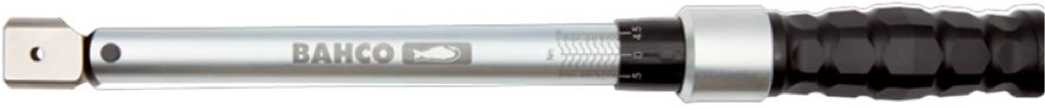

Рисунок 1 - Общий вид ключей Bahco, модификаций
7435-5, 7435-15, 7435-30, 7435-60, 7435-100, 7435-200, 7435-340, 7435-800

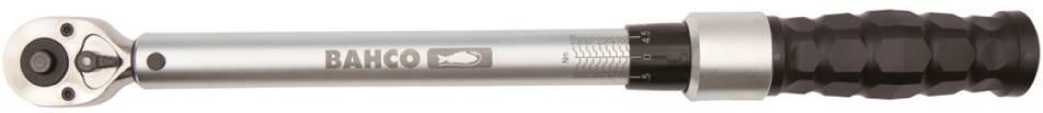

Рисунок 2 - Общий вид ключей Bahco, модификаций 7445-5, 7445-15, 7445-20, 7445-25, 7445-60, 7445-100, 7445-100A, 7445-200, 7445-300, 7445-340, 7445-500, 7445-800

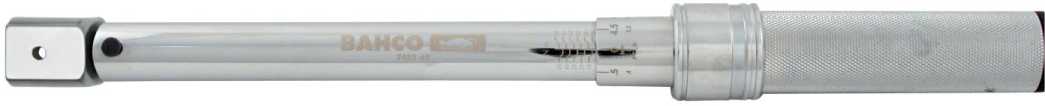

Рисунок 3 - Общий вид ключей Bahco, модификаций 7455-100A, 7455-1000

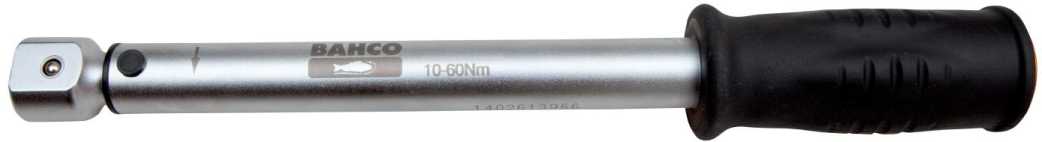

Рисунок 4 - Общий вид ключей Bahco, модификаций 7465-5, 7465-15, 7465-30, 7465-60, 7465-100, 7465-200, 7465-340, 7465-800, 7465-1500
Рисунок 5 - Общий вид ключей Bahco, модификаций 7852Р-200А, 7852Р-340

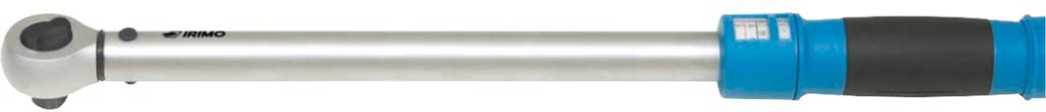

Рисунок 6 - Общий вид ключей Irimo, модификаций 070411, 070421, 070431, 070441, 070451, 070461, 070471, 070481

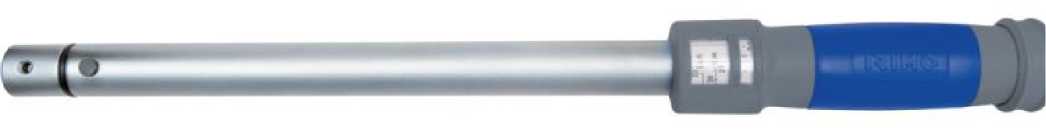

Рисунок 7 - Общий вид ключей Irimo, модификаций 7309-30, 7309-60, 7309-125, 7314-200, 7314-335
Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики ключей моментных предельных Bahco
|
Модификация |
Диапазон показаний крутящего момента силы, Н^м |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
7435-5 |
от 1 до 5 |
от 1 до 5 |
0,1 |
±4 |
|
7435-15 |
от 3 до 15 |
от 3 до 15 |
0,1 | |
|
7435-30 |
от 6 до 30 |
от 6 до 30 |
0,1 | |
|
7435-60 |
от 12 до 60 |
от 12 до 60 |
1 | |
|
7435-100 |
от 20 до 100 |
от 20 до 100 |
1 | |
|
7435-200 |
от 40 до 200 |
от 40 до 200 |
2 | |
|
7435-340 |
от 68 до 340 |
от 68 до 340 |
2 | |
|
7435-800 |
от 160 до 800 |
от 160 до 800 |
5 | |
|
7445-5 |
от 1 до 5 |
от 1 до 5 |
0,01 | |
|
7445-15 |
от 3 до 15 |
от 3 до 15 |
0,1 | |
|
7445-20 |
от 4 до 20 |
от 4 до 20 |
0,1 | |
|
7445-25 |
от 5 до 25 |
от 5 до 25 |
0,1 | |
|
7445-60 |
от 12 до 60 |
от 12 до 60 |
0,5 | |
|
7445-100 |
от 20 до 100 |
от 20 до 100 |
0,5 | |
|
7445-100A |
от 20 до 100 |
от 20 до 100 |
0,5 | |
|
7445-200 |
от 40 до 200 |
от 40 до 200 |
2 | |
|
7445-300 |
от 60 до 300 |
от 60 до 300 |
2 | |
|
7445-340 |
от 60 до 340 |
от 68 до 340 |
2 | |
|
7445-500 |
от 100 до 500 |
от 100 до 500 |
5 |
Продолжение таблицы 1
|
Модификация |
Диапазон показаний крутящего момента силы, Н^м |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
7445-800 |
от 150 до 800 |
от 160 до 800 |
5 |
±4 |
|
7455-100A |
от 20 до 100 |
от 20 до 100 |
0,5 | |
|
7455-1000 |
от 200 до 1000 |
от 200 до 1000 |
5 | |
|
7465-5 |
от 1 до 5 |
от 1 до 5 |
0,05 | |
|
7465-15 |
от 3 до 15 |
от 3 до 15 |
0,1 | |
|
7465-30 |
от 6 до 30 |
от 6 до 30 |
0,1 | |
|
7465-60 |
от 12 до 60 |
от 12 до 60 |
0,5 | |
|
7465-100 |
от 20 до 100 |
от 20 до 100 |
0,5 | |
|
7465-200 |
от 40 до 200 |
от 40 до 200 |
2 | |
|
7465-340 |
от 68 до 340 |
от 68 до 340 |
2 | |
|
7465-800 |
от 160 до 800 |
от 160 до 800 |
5 | |
|
7465-1500 |
от 300 до 1500 |
от 300 до 1500 |
10 | |
|
7852Р-200А |
от 40 до 200 |
от 40 до 200 |
- | |
|
7852Р-340 |
от 60 до 240 |
от 60 до 240 |
- | |
|
Таблица 2 - Мет] |
рологические характеристики ключей моментных предельных Irimo | |||
|
Модификация |
Диапазон показаний крутящего момента силы, Н^м |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
070411 |
от 4 до 20 |
от 4 до 20 |
0,05 |
±4 |
|
070421 |
от 10 до 60 |
от 12 до 60 |
0,125 | |
|
070431 |
от 25 до 125 |
от 25 до 125 |
0,25 | |
|
070441 |
от 40 до 200 |
от 40 до 200 |
0,5 | |
|
070451 |
от 65 до 335 |
от 67 до 335 |
0,5 | |
|
070461 |
от 65 до 335 |
от 67 до 335 |
0,5 | |
|
070471 |
от 150 до 800 |
от 160 до 800 |
2 | |
|
070481 |
от 300 до 1500 |
от 300 до 1500 |
3 | |
|
7309-30 |
от 6 до 30 |
от 6 до 30 |
0,05 | |
|
7309-60 |
от 10 до 60 |
от 12 до 60 |
0,125 | |
|
7309-125 |
от 25 до 125 |
от 25 до 125 |
0,25 | |
|
7314-200 |
от 40 до 200 |
от 40 до 200 |
0,5 | |
|
7314-335 |
от 65 до 335 |
от 67 до 335 |
0,5 | |
Таблица 3 - Основные технические характеристики ключей моментных предельных Bahco
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) или внутреннего прямоугольника, мм |
Масса, г, не более |
Длина, мм, не более |
|
7435-5 |
9x12* |
230 |
235 |
|
7435-15 |
9x12* |
230 |
235 |
|
7435-30 |
9x12* |
828 |
367 |
|
7435-60 |
9x12* |
860 |
360 |
|
7435-100 |
9x12* |
860 |
360 |
|
7435-200 |
14x18* |
1552 |
444 |
|
7435-340 |
14x18* |
1500 |
593 |
|
7435-800 |
24x32* |
5130 |
990 |
Продолжение таблицы 3
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) или внутреннего прямоугольника, мм |
Масса, г, не более |
Длина, мм, не более |
|
7445-5 |
6,35 (1/4) |
386 |
258 |
|
7445-15 |
6,35 (1/4) |
300 |
250 |
|
7445-20 |
6,35 (1/4) |
386 |
258 |
|
7445-25 |
6,35 (1/4) |
332 |
277 |
|
7445-60 |
9,5 (3/8) |
960 |
397 |
|
7445-100 |
9,5 (3/8) |
960 |
395 |
|
7445-100A |
12,5 (1/2) |
970 |
395 |
|
7445-200 |
12,5 (1/2) |
1252 |
466 |
|
7445-300 |
12,5 (1/2) |
1453 |
457 |
|
7445-340 |
12,5 (1/2) |
1500 |
615 |
|
7445-500 |
12,5 (1/2) |
4670 |
870 |
|
7445-800 |
12,5 (1/2) |
5130 |
1050 |
|
7455-100A |
12,5 (1/2) |
1281 |
420 |
|
7455-1000 |
25,4 (1) |
6350 |
1100 |
|
7465-5 |
9x12* |
360 |
230 |
|
7465-15 |
9x12* |
377 |
240 |
|
7465-30 |
9x12* |
1022 |
377 |
|
7465-60 |
9x12* |
1028 |
364 |
|
7465-100 |
9x12* |
1035 |
370 |
|
7465-200 |
14x18* |
1260 |
445 |
|
7465-340 |
14x18* |
1501 |
585 |
|
7465-800 |
24x32* |
4720 |
1000 |
|
7465-1500 |
27x36* |
12250 |
1725 |
|
7852Р-200А |
14x18* |
1043 |
404 |
|
7852Р-340 |
14x18* |
1224 |
505 |
|
* - внутренний прямоугольник | |||
Таблица 4 - Основные технические характеристики ключей моментных предельных Irimo
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) или внутреннего прямоугольника, мм |
Масса, г, не более |
Длина, мм, не более |
|
070411 |
6,35 (1/4) |
500 |
275 |
|
070421 |
9,5 (3/8) |
800 |
360 |
|
070431 |
12,5 (1/2) |
900 |
420 |
|
070441 |
12,5 (1/2) |
1000 |
460 |
|
070451 |
12,5 (1/2) |
1200 |
520 |
|
070461 |
19,1 (3/4) |
1200 |
520 |
|
070471 |
19,1 (3/4) |
4900 |
1040 |
|
070481 |
25,4 (1) |
8200 |
1250 |
|
7309-30 |
9x12* |
600 |
298 |
|
7309-60 |
9x12* |
700 |
367 |
|
7309-125 |
9x12* |
800 |
422 |
|
7314-200 |
14x18* |
900 |
455 |
|
7314-335 |
14x18* |
1100 |
515 |
|
* - внутренний прямоугольник | |||
Таблица 5 - Основные технические характеристики ключей моментных предельных Bahco, Irimo
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +10 до +50 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Футляр |
- |
1 |
Поверка
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений крутящего момента силы
Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки МИ 2593-2000
Техническая документация «SNA Europe SAS», Франция
