Станки специальные вибродиагностические СП-180М
| Номер в ГРСИ РФ: | 68729-17 |
|---|---|
| Производитель / заявитель: | ООО "Диамех 2000", г.Москва |
Станки специальные вибродиагностические СП-180М (далее - станки СП-180М) предназначены для измерений среднеквадратического значения (СКЗ) виброускорения и виброскорости подшипников качения, а также частоты вращения шпинделя.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68729-17 |
| Действует | по 18.09.2027 |
| Наименование | Станки специальные вибродиагностические |
| Модель | СП-180М |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7b7e1de7-9709-1403-0b9d-201be396effc |
Производитель / Заявитель
Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000"), г. Москва; ООО "ДИАМЕХ", г.Москва (срок свидетельства: 18.09.2022 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 58 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
68729-17: Описание типа
2024-68729-17-2.pdf
|
Скачать | 353.8 КБ | |
|
68729-17: Методика поверки
2024-mp68729-17.pdf
|
Скачать | 922.1 КБ |
Описание типа
Назначение
Станки специальные вибродиагностические СП-180М (далее - станки СП-180М) предназначены для измерений среднеквадратического значения (СКЗ) виброускорения и виброскорости подшипников качения, а также частоты вращения шпинделя.
Описание
Принцип действия станка СП-180М основан на преобразовании вибрации диагностируемого подшипника в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.
Станок СП-180М состоит из станины-основания, приводного механизма, шпинделя, пневматического механизма подачи осевой нагрузки, заключенного в специальный корпус, пневматического механизма подачи радиальной нагрузки, шкафа управления и прибора виброизмерительного «ЯШМА» (Государственный реестр СИ № 36859-14).
Измерение параметров вибрации станком СП-180М производится при воздействии на подшипник стандартных значений осевой и радиальной нагрузки с целью осуществления входного контроля подшипников качения.
Общий вид станка специального вибродиагностического СП-180М представлен на рисунке 1. Вид спереди шкафа управления и схема пломбировки от несанкционированного доступа представлен на рисунке 2. Вид сзади корпуса механизма подачи осевой нагрузки с местом крепления маркировочной таблички и нанесением знака утверждения типа представлен на рисунке 3. Заводские номера станков СП-180М в цифровом формате наносятся на маркировочную табличку методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид станка специального вибродиагностического СП-180М
Место опломбирования

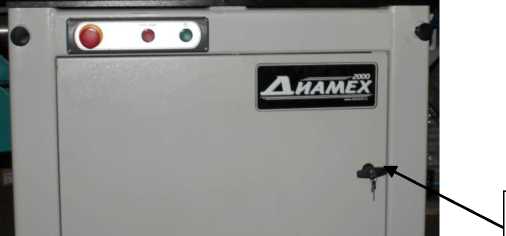

Рисунок 2 - Вид спереди шкафа управления и схема пломбировки от несанкционированного доступа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 3 - Вид сзади корпуса пневматического механизма подачи осевой нагрузки с местом крепления маркировочной таблички и нанесением знака утверждения типа
Программное обеспечение
Программное обеспечение (ПО) служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию, т.к. отсутствует физический доступ к носителю информации и отсутствует программно-аппаратный интерфейс для изменения программы в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
StandDiag.exe update_yashma_ver_2_11.svy |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.58 не ниже 2.11 |
|
Цифровой идентификатор ПО |
AD32F5691 E15D3713 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений СКЗ виброускорения, м/с2 (дБ отн. 3-10’4 м/с2) |
от 1,0 до 100 (от 70,5 до 110,5) |
|
Диапазон измерений СКЗ виброскорости, мм/с (дБ отн. 5-10-5 мм/с): - в диапазоне частот от 50 до 300 Гц включ. - в диапазоне частот св. 300 до 1800 Гц включ. - в диапазоне частот св. 1800 до 10000 Гц |
от 0,25 до 14,1 (от 74 до 109) от 0,11 до 14,1 (от 67 до 109) от 0,1 до 14,1 (от 66 до 109) |
|
Диапазон рабочих частот при измерении виброускорения, Гц |
от 20 до 10000 |
|
Пределы допускаемой абсолютной погрешности измерений виброускорения на базовой частоте 160 Гц, дБ |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений виброскорости на базовых частотах 160, 640 и 2560 Гц, дБ |
±1,0 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении виброускорения и виброскорости относительно базовых частот в диапазонах частот от 1,2-Fb до 0,8Тв (где Fв и Fн -соответственно, верхний и нижний пределы диапазонов рабочих частот), дБ, не более |
±1,0 |
|
Измеряемые значения частоты вращения шпинделя, об/мин (Гц) |
900;1800 (15; 30) |
|
Пределы допускаемой относительной погрешности измерений частоты вращения шпинделя, % |
от -2 до +1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон рабочих температур, °С |
от +17 до +27 |
|
Габаритные размеры шкафа управления (длинахширинахвысота), мм, не более |
1040x600x900 |
|
Масса станка, кг, не более |
400 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 или 380 50 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 30000 |
Знак утверждения типа
наносится на маркировочной табличке, расположенной на задней панели корпуса пневматического механизма подачи осевой нагрузки, методом наклейки или гравировки и на титульный лист руководства по эксплуатации и/или паспорта методом печати или наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Станок специальный вибродиагностический |
СП-180М |
1 шт. |
|
Комплект дополнительных принадлежностей |
1 компл. | |
|
Руководство по эксплуатации |
СП-180М.000.000 РЭ |
1 экз. |
|
Паспорт |
СП-180М.000.000 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Управление станком» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
ТУ 3818-080-54981193-17 «Станок специальный вибродиагностический СП-180М. Технические условия».
