Контроллеры сбора и передачи данных КАМ100, КАМ200, АКСИ
| Номер в ГРСИ РФ: | 68730-17 |
|---|---|
| Производитель / заявитель: | ООО "АКСИТЕХ", г.Москва |
Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ (далее -контроллеры) предназначены для измерений текущих значений электрических сигналов в виде напряжения и силы постоянного электрического тока, сигналов от термопреобразователей сопротивления, а также для приема и обработки импульсных сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68730-17 |
| Действует | по 18.09.2027 |
| Наименование | Контроллеры сбора и передачи данных |
| Модель | КАМ100, КАМ200, АКСИ |
| Приказы |
№2677 от
08.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f549d6c7-dcf6-2737-1b40-cc4057e766da |
Производитель / Заявитель
ООО «АКСИТЕХ», РОССИЯ, 117246, г. Москва, вн. тер.г. муниципальный округ Черемушки, пр-д Научный, д. 20, стр. 5
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
для мод. КАМ100, КАМ200 с обозначением А
4 года
|
| Зарегистрировано поверок |
12635
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12635 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 10.12.2025 |
Поверители
Скачать
|
68730-17: Описание типа
2017-68730-17.pdf
Файл устарел
|
Скачать | 248.2 КБ | |
|
68730-17: Методика поверки
2017-mp68730-17.pdf
Файл устарел
|
Скачать | 603.3 КБ | |
|
68730-17: Описание типа
2017-68730-17-1.pdf
|
Скачать | 248.2 КБ | |
|
68730-17: Описание типа
2025-68730-17.pdf
|
Скачать | 255.1 КБ | |
|
68730-17: Методика поверки
2017-mp68730-17-1.pdf
|
Скачать | 603.3 КБ |
Описание типа
Назначение
Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ (далее -контроллеры) предназначены для измерений текущих значений электрических сигналов в виде напряжения и силы постоянного электрического тока, сигналов от термопреобразователей сопротивления, а также для приема и обработки импульсных сигналов.
Описание
Контроллеры предназначены для построения информационно-управляющих систем для управления технологическими процессами.
Принцип действия контроллеров основан на аналого-цифровом преобразовании (АЦП) сигналов напряжения и силы постоянного электрического тока, сигналов от термопреобразователей сопротивления, а также на определении количества импульсов.
Контроллеры являются проектно-компонуемыми изделиями и имеют следующие модификации:
- контроллеры автономные модульные КАМ100 имеют модульную структуру и обладают возможностью конфигурирования функционального назначения каналов ввода/вывода;
- контроллеры автономные модульные КАМ200 имеют модульную структуру и обладают возможностью конфигурирования функционального назначения каналов ввода/вывода, конструктивно аналогичные контроллерам КАМ100, но имеющие взрывозащищенное исполнение;
- контроллеры АКСИ, конструктивно выполненные в едином корпусе или в двух связанных корпусах и обеспечивают аналоговый и цифровой ввод/вывод данных с программноориентированными исполнениями, выполняют функции преобразователей и предназначены для работы в составе автоматизированных систем управления технологическими процессами (АСУ ТП) совместно с ЭВМ верхнего уровня.
Контроллеры КАМ100 и КАМ200 включают в себя модули следующих типов:
- модули процессорные;
- модули интерфейсные ввода/вывода, подключаемые к общей внутренней шине КАМ и устанавливаемые на DIN-рейку;
- радиомодули полевые, устанавливаемые в полевых условиях;
- модули питания и контроля заряда.
Модули ввода/вывода контроллеров КАМ могут изготавливаться в обычном исполнении, а также в исполнении повышенной точности, которое обозначается буквой «А» в маркировке модуля, например, КАМ100-12-А.
Знак поверки наносится на свидетельство о поверке.
Внешний вид контроллеров представлен на рисунках 1-2.

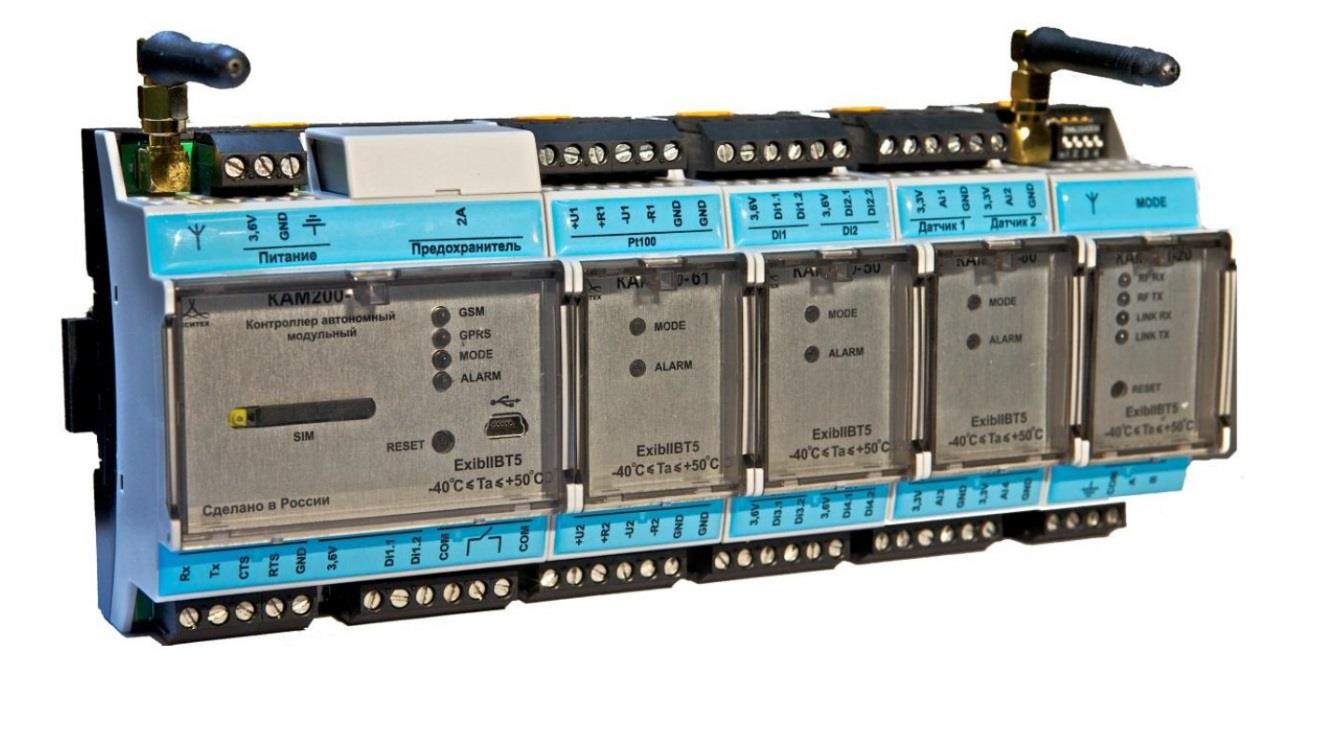

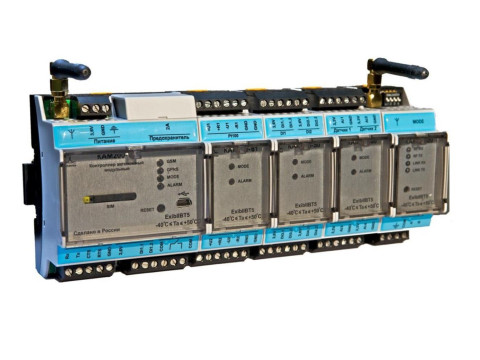

Рисунок 1 - Внешний вид контроллеров КАМ100, КАМ200

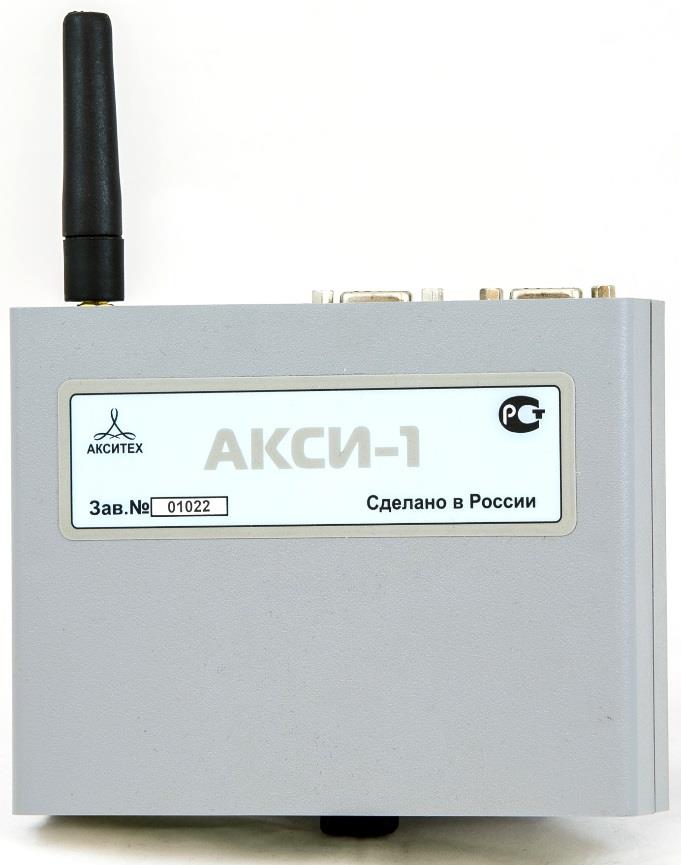

Рисунок 2 - Внешний вид контроллеров АКСИ
Пломбирование контроллеров не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) контроллеров включает встроенное ПО модулей ввода/вывода контроллеров КАМ100, КАМ200 и встроенное ПО контроллеров АКСИ.
Встроенное ПО осуществляет обработку измерительной информации. Встроенное ПО является метрологически значимым и устанавливается в энергонезависимую память модулей при изготовлении.
Для защиты ПО и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована при помощи различных паролей для каждого из уровней доступа к ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические характеристики контроллеров нормированы с учетом влияния на них ПО. Идентификационные данные ПО приведены в таблице 1.
аблица 1а - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | |||
|
Модуль |
КАМ100-10 КАМ200-10 КАМ200-11 |
КАМ100-12 КАМ200-12 |
КАМ100-50 КАМ200-50 |
КАМ100-60 КАМ200-60 |
|
Идентификационное наименование ПО |
КАМ200_10М- 1.4.0.bin |
КАМ200_12М- 1.4.2.bin |
КАМ200_50М- 1.4.0.bin |
КАМ200_60М- 1.4.0.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.4.0 |
не ниже 1.4.2 |
не ниже 1.4.0 |
не ниже 1.4.0 |
|
Цифровой идентификатор ПО |
по номеру версии |
по номеру версии |
по номеру версии |
по номеру версии |
Таблица 1б - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | |||
|
Модуль/контроллер |
КАМ100-61 КАМ200-61 |
КАМ100-62 КАМ200-62 |
АКСИ-1 АКСИ-2 |
АКСИ-1МР АКСИ-2МР |
|
Идентификационное наименование ПО |
КАМ200_61М- 1.4.1.bin |
КАМ200_62М- 1.4.0.bin |
ADuC_ref_ v2_1.hex |
telmr1_1.hex |
|
Номер версии (идентификационны й номер) ПО |
не ниже 1.4.1 |
не ниже 1.4.0 |
не ниже 2.1 |
не ниже 1.1 |
|
Цифровой идентификатор ПО |
по номеру версии |
по номеру версии |
по номеру версии |
по номеру версии |
Технические характеристики
Таблица 2 - Метрологические характеристики контроллеров
|
Модуль |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды1 | |
|
На входе |
На выходе | |||
|
1 |
2 |
3 |
4 |
5 |
|
КАМ100-10 КАМ200-10 |
Импульсный сигнал в виде меандра амплитудой от 2,5 до 36 В и частотой от 0 до 10 Гц: от 1 до 232 импульсов |
32 бит |
±0,1 % (относительная, указана для рабочих условий эксплуатации) | |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
КАМ200-11 |
Импульсный сигнал в виде меандра амплитудой от 2,5 до 36 В и частотой от 0 до 10 Гц: от 1 до 232 импульсов |
32 бит |
±0,1 % (относительная, указана для рабочих условий эксплуатации) | |
|
КАМ100-12-А КАМ200-12-А |
Импульсный сигнал в виде меандра амплитудой от 2,5 до 36 В и частотой от 0 до 10 Гц: от 1 до 232 импульсов |
32 бит |
±0,1 % (относительная, указана для рабочих условий эксплуатации) | |
|
Напряжение постоянного тока от 0 до 2 В |
12 бит |
±0,1 % (приведенная к диапазону измерений) |
±0,05 % на каждые 30 °С (приведенная к диапазону измерений) | |
|
КАМ100-12-Б КАМ200-12-Б |
Импульсный сигнал в виде меандра амплитудой от 2,5 до 36 В и частотой от 0 до 10 Гц: от 1 до 232 импульсов |
32 бит |
±0,1 % (относительная, указана для рабочих условий эксплуатации) | |
|
Напряжение постоянного тока от 0 до 2 В |
12 бит |
±1 % (приведенная к диапазону измерений) |
±0,5 % на каждые 30 °С (приведенная к диапазону измерений) | |
|
КАМ100-50 КАМ200-50 |
Импульсный сигнал в виде меандра амплитудой от 2,5 до 36 В и частотой от 0 до 10 Гц: от 1 до 232 импульсов |
32 бит |
±0,1 % (относительная, указана для рабочих условий эксплуатации) | |
|
КАМ100-60-А КАМ200-60-А |
Напряжение постоянного тока от 0 до 2 В |
12 бит |
±0,1 % (приведенная к диапазону измерений) |
±0,05 % на каждые 30 °С (приведенная к диапазону измерений) |
|
КАМ100-60-Б КАМ200-60-Б |
Напряжение постоянного тока от 0 до 2 В |
12 бит |
±1 % (приведенная к диапазону измерений) |
±0,5 % на каждые 30 °С (приведенная к диапазону измерений) |
|
КАМ100-61-А КАМ200-61-А |
Сигналы от термопреобразователей сопротивления2 PtlOO по ГОСТ 6651-2009 от -50 до +150 °С |
12 бит |
±0,2 °С (абсолютная) |
±0,1 °С на каждые 30 °С (приведенная к диапазону измерений) |
|
КАМ100-61-Б КАМ200-61-Б |
Сигналы от термопреобразователей сопротивления2 PtlOO по ГОСТ 6651-2009 от -50 до +150 °С |
12 бит |
±1 °С (абсолютная) |
±0,5 °С на каждые 30 °С (приведенная к диапазону измерений) |
|
КАМ100-62-А КАМ200-62-А |
Сила постоянного тока от 4 до 20 мА |
12 бит |
±0,2 % (приведенная к диапазону измерений) |
±0,1 % на каждые 30 °С (приведенная к диапазону измерений) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
КАМ100-62-Б КАМ200-62-Б |
Сила постоянного тока от 4 до 20 мА |
12 бит |
±1 % (приведенная к диапазону измерений) |
±0,5 % на каждые 30 °С (приведенная к диапазону измерений) |
|
АКСИ-1 |
Импульсный сигнал в виде меандра амплитудой от 16 до 36 В и частотой от 0 до 6 Гц: от 1 до 232 импульсов |
32 бит |
±0,1 % (относительная, указана для рабочих условий эксплуатации) | |
|
Сила постоянного тока от 4 до 20 мА |
12 бит |
±0,2 % (приведенная к диапазону измерений) |
±0,1 % на каждые 10 °С (приведенная к диапазону измерений) | |
|
АКСИ-1МР |
Импульсный сигнал в виде меандра амплитудой от 16 до 36 В и частотой от 0 до 10 Гц: от 1 до 232 импульсов |
32 бит |
±0,1 % (относительная, указана для рабочих условий эксплуатации) | |
|
Сила постоянного тока от 4 до 20 мА |
12 бит |
±0,2 % (приведенная к диапазону измерений) |
±0,1 % на каждые 10 °С (приведенная к диапазону измерений) | |
|
Сигналы от термопреобразователей сопротивления2 PtlOO по ГОСТ 6651-2009 от -50 до +150 °С |
12 бит |
±2 °С (абсолютная, указана для рабочих условий эксплуатации) | ||
|
АКСИ-2 |
Импульсный сигнал в виде меандра амплитудой от 16 до 36 В и частотой от 0 до 10 Гц: от 1 до 232 импульсов |
32 бит |
±0,1 % (относительная, указана для рабочих условий эксплуатации) | |
|
АКСИ-2МР |
Импульсный сигнал в виде меандра амплитудой от 16 до 36 В и частотой от 0 до 6 Гц: от 1 до 232 импульсов |
32 бит |
±0,1 % (относительная, указана для рабочих условий эксплуатации) | |
|
Сигналы от термопреобразователей сопротивления2 PtlOO по ГОСТ 6651-2009 от -50 до +150 °С |
12 бит |
±2 °С (абсолютная, указана для рабочих условий эксплуатации) | ||
Примечания:
1 Нормальной считается температура от +15 до +25 °С. Рабочие условия эксплуатации указаны в таблице 3.
2 Для измерений сигналов от термопреобразователей сопротивления используется четырехпроводная схема подключения.
Таблица 3 - Основные технические характеристики контроллеров
|
Наименование характеристики |
Значение |
|
Напряжение постоянного тока для питания, В - внешнее - внутреннее, для контроллеров КАМ100 и КАМ200 |
24 от 3,7 до 3,9 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность с конденсацией влаги, % - атмосферное давление, кПа |
от -40 до +60 от 5 до 100 от 84,0 до 106,7 |
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографским способом и на корпус методом металлографики.
Комплектность
Таблица 4 - Комплектность контроллеров
|
Наименование |
Количество, шт. |
|
Контроллер сбора и передачи данных |
1 (в заказной комплектации с необходимым комплектом программного обеспечения) |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Руководство оператора |
1 |
|
МП 201-049-2017 «Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ. Методика поверки» |
1 |
Сведения о методах измерений
приведены в руководствах по эксплуатации.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4217-006-87568835-16 Контроллеры сбора и передачи данных КАМ100, КАМ200 и АКСИ
