Счетчики электрической энергии однофазные многофункциональные СЕ208ВУ (далее -счетчики) предназначены для измерения только активной или активной и реактивной энергии в одном или в двух направлениях в однофазных двухпроводных цепях переменного тока и организации многотарифного учета.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68764-19 |
| Наименование | Счетчики электрической энергии однофазные многофункциональные |
| Модель | СЕ208BY |
| Страна-производитель | БЕЛАРУСЬ |
| Срок свидетельства (Или заводской номер) | 31.07.2023 |
Производитель / Заявитель
ООО "Фанипольский завод измерительных приборов "Энергомера", Беларусь, г.Фаниполь
БЕЛАРУСЬ
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Зарегистрировано поверок | 4 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 68764-19: Описание типа СИ | Скачать | 270.5 КБ | |
| 68764-19: Методика поверки | Скачать | 9.4 MБ |
Описание типа
Назначение
Счетчики электрической энергии однофазные многофункциональные CE208BY (далее - счетчики) предназначены для измерения только активной или активной и реактивной энергии в одном или в двух направлениях в однофазных двухпроводных цепях переменного тока и организации многотарифного учета.
Область применения - промышленные предприятия, объекты коммунального хозяйства и объекты энергетики. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии.
Описание
Счетчики имеют в своем составе: один или два измерительных элемента (шунт или трансформатор тока, два шунта или шунт и трансформатор тока, один измерительный шунт в цепи фазы и индикатор в цепи нейтрали), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени (позволяющие вести учет электрической энергии по нескольким тарифам, тарифным зонам суток), испытательные выходные устройства (электрическое, оптическое), интерфейс для работы в системах автоматизированного учета потребленной электрической энергии, ЖК-дисплей для просмотра измеряемой информации.
Принцип действия счетчиков основан на измерении аналого-цифровым преобразователем мгновенных значений входных сигналов напряжения и тока в цепи «фазы» и в цепи «нуля» для двухэлементных счетчиков или только в цепи «фазы» для одноэлементных счетчиков, с последующим вычислением микроконтроллером значений активной энергии и других параметров сети. В зависимости от исполнения, счетчики могут измерять среднеквадратические значения напряжений и токов, активной, реактивной и полной мощности, реактивной энергии, частоты сети.
Параметризация счетчиков производится с помощью свободно распространяемого технологического ПО «AdminTools», которое доступно для скачивания с сайта производителя (www.energomera.by).
Счетчики подключаются к сети переменного тока непосредственной^^.
Формирование обозначения модификаций счетчиков представлено на рисунке 1 и в таблице 1.
CE208BY ХХ.ХХХ.Х.ХХХ.ХХХ
Дополнительные функции*:
См. таблицу 1.
Интегрированные интерфейсы связи*: См. таблицу 2.
Количество измерительных элементов:
1 - счетчик с одним измерительным элементом (в цепи фазы);
2 - счетчик с двумя измерительными элементами (в цепи фазы и нейтрали);
3 - счетчик с двумя элементами:
- измерительный в цепи фазы, - индикатор правильного подключения счетчика в цепи нейтрали;
Базовый (максимальный) ток:
4-5 (40) А;
5-5 (60) А;
6-5(100) А;
8-10(100) А;
9-5 (80) А.
Номинальное напряжение:
4-230 В.
Класс точности:
0 - 0,5 по активной энергии (по ТУ BY 690329298.008-2013);
1 - 1 по активной энергии;
7 - 1/1 по активной/реактивной энергии;
8 - 1/2 по активной/реактивной энергии. Тип корпуса:
S51, S52/x, S53, S7, S8 - для установки в щиток;
С 1 - для установки на опору.
* Перечисление интерфейсов и функций счетчиков строго по порядку, указанному в таблицах 1 и 2.
Рисунок 1 - Структура условного обозначения счетчиков
Таблица 1
|
№ п/п |
Обозначение |
Дополнительная функция |
|
1 |
Q |
Реле управления |
|
2 |
S |
Реле сигнализации |
|
3 |
и |
Параметры сети |
|
4 |
Y |
2 направления учета |
|
5 |
К |
Телеметрический выход |
|
6 |
V |
Электронная пломба |
|
7 |
F |
Датчик магнитного поля |
|
8 |
L |
Подсветка ЖКИ |
|
9 |
Z |
С расширенным набором данных |
Таблица 2
|
№ п/п |
Обозначение |
Интерфейс |
|
1 |
J |
Оптический порт |
|
3 |
А |
RS485 |
|
4 |
Р |
PLC |
|
5 |
R |
Радиоинтерфейс с встроенной антенной (печатный вариант) |
|
6 |
R1 |
Радиоинтерфейс с внутренней и внешней антенной |
|
7 |
G |
GSM |
|
8 |
N |
Ethernet |
|
9 |
W |
WiFi |

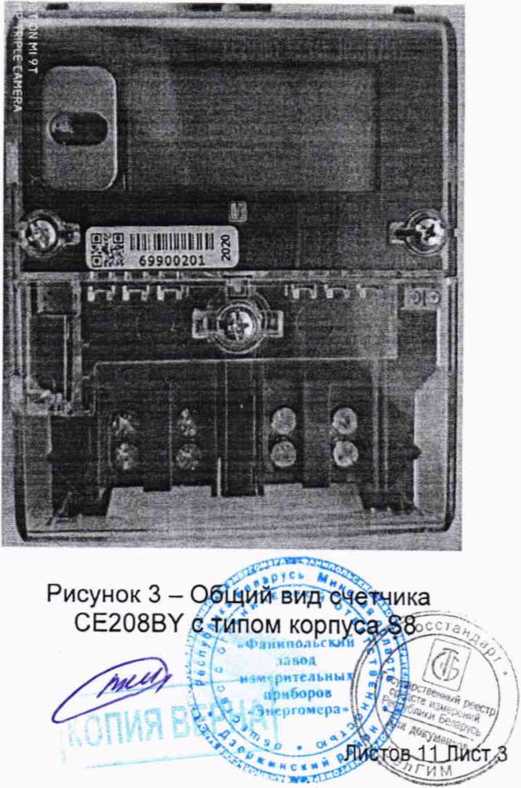

Внешний вид счетчиков приведен на рисунках 2-7.
Схема пломбирования счетчиков от несанкционированного доступа к элементам счетчика с указанием места нанесения знака поверки приведена в Приложении А.

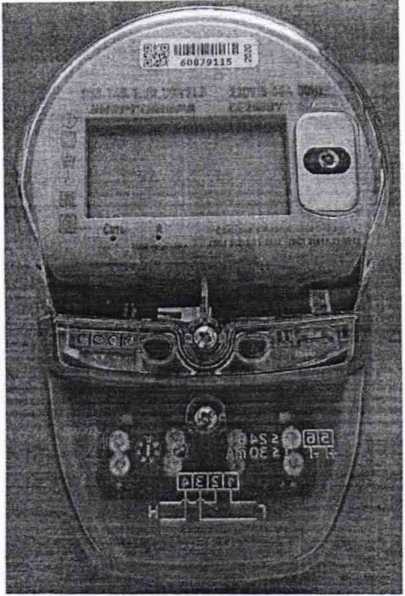

Рисунок 2 - Общий вид счетчика CE208BY с типом корпуса 37

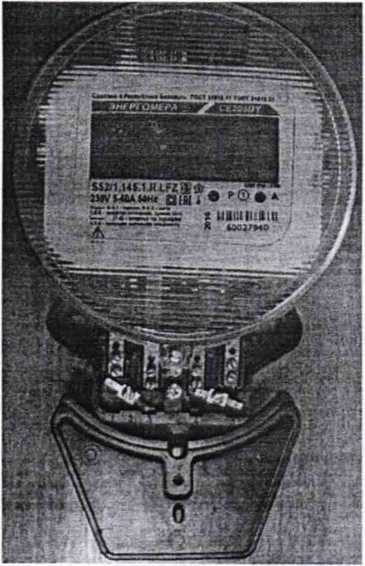

Рисунок 4 - Общий вид счетчика CE208BY с типом корпуса S51

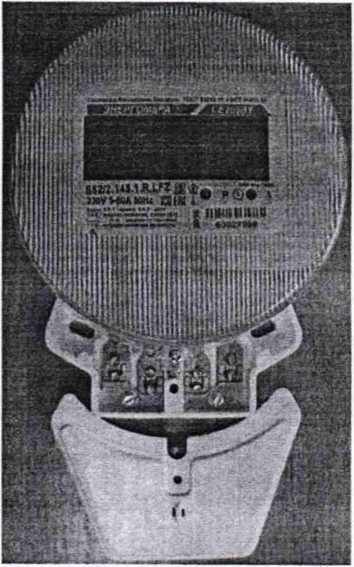

Рисунок 5 - Общий вид счетчика CE208BY с типом корпуса S53
S52/1
S52/2

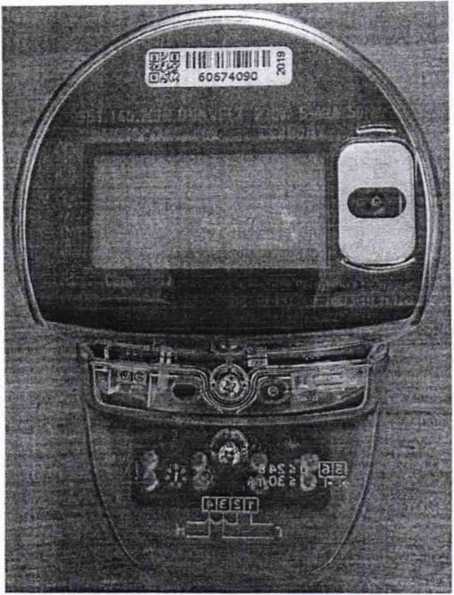

Рисунок 7 - Общий вид счетчиков CE208BY с типом корпуса С1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков указаны в таблице 3.
Таблица 3__
|
Наименование характеристики |
Значение параметра |
|
Класс точности по активной энергии*: -по ГОСТ 31819.21-2012 - по ТУ BY 690329298.008-2013** |
1 0,5 (см. таблицу 4) |
|
Класс точности по реактивной энергии по ГОСТ 31819.23-2012* |
1 или 2 |
|
Базовый ток /б, А |
5 |
|
Максимальный ток 1макС) А* |
40, 60, 80, 100 |
|
Номинальное напряжение 1/ном, В |
230 |
|
Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °C |
от 21 до 25 |
|
Диапазон рабочих температур окружающего воздуха для счетчика, °C |
от минус 40 до 70 |
|
Постоянная счетчика, имп./(кВт ч) или имп./(квар ч)* |
от 800 до 4800 |
|
Рабочий диапазон частоты измерительной сети счетчика, Гц |
От 47,5 до 52,5 |
|
Стартовый ток |
0,002 /б |
|
Полная мощность, потребляемая каждой цепью тока счетчика при нормальной температуре, номинальной частоте и номинальном токе для каждой цепи тока, В А, не менее |
0,2 для Q 0.1 для^адь^^^Ьв\- |
ГЦ>сТ 5
».<вНд 1 приборов\
Продолжение таблицы 3
|
Наименование характеристики |
Значение параметра |
|
Полная (активная) мощность, потребляемая цепью напряжения счетчика при номинальном значении напряжения, частоте и нормальной температуре, не более: - S52.XXX.X.R.XXX - S53.XXX.X.JR.XXX, S51.XXX.X.JR.XXX, S8.XXX.X.JR.XXX: - в режиме ожидания - в режиме обмена данными по радиоинтерфейсу - S51.XXX.X.JPR.XXX, S51.XXX.X.JP.XXX - S8.XXX.X.JA.XXX (RS485), S53.XXX.X.JA.XXX(RS485) - S7.XXX.X.JXX.XXX (с каналами связи радио и/или PLC) - S8.XXX.X.JG.XXX (GSM): - в режиме ожидания - в режиме обмена данными по GSM -C1.XXX.X.JR.XXX: - в режиме ожидания - в режиме обмена данными по радиоинтерфейсу |
2 ВА (0,8 Вт) 2 ВА (0,6 Вт) 2 В А (0,7 Вт) 3,0 ВА (2,0 Вт) 2,0 ВА (1,0 Вт) 3,5 В А (2,0 Вт) 2,5 В А (1.6 Вт) 3,0 В-А (2,2 Вт) 2,5 ВА(1,0 Вт) 3,0 ВА (1,1 Вт) |
|
Пределы допускаемой основной относительной погрешности счетчиков при измерении активной мощности более 100 Вт, % |
±1.0 |
|
Пределы допускаемой основной относительной погрешности счетчиков при измерении среднеквадратических значений СИЛЫ ТОКа При 0,05 1б । ^1макс, % |
±1,0 |
|
Пределы допускаемой основной относительной погрешности счетчиков при измерении среднеквадратических значений напряжения при 0,75 UHOM < U < 1,15 UH0M, % |
±1,0 |
|
Пределы допускаемой основной абсолютной погрешности счетчиков при измерении частоты переменного тока, в диапазоне от 47,5 до 52,5 Гц, Гц |
±0,1 |
|
Пределы суточного хода встроенных часов, с/сут |
±1,0 |
|
Пределы изменения суточного хода часов при отклонении температуры окружающего воздуха на 1 °C от (23 ± 2) °C в пределах рабочего диапазона температур (от минус 40 °C до плюс 70 °C), с/сут |
±0,2 |
|
Интервалы усреднения значений мощности или значений энергии, мин* |
от 1 до 60 |
|
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее* |
от 4464 до 6144 |
|
Число тарифов* |
от 4 до 8 |
|
Скорость обмена по интерфейсам, бит/с* |
от 300 до 57600 |
|
Масса счетчика, кг, не более |
2.0 |
|
Наименование характеристики |
Значение параметра |
|
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более: - для S7 - для S51, S52/X - для S53 - для S8 - для С1 |
213x122x73 215x122x116 215x122x73 155x120x52 230x160x80 |
|
Средняя наработка до отказа, ч, не менее |
220000 |
|
Средний срок службы, лет, не менее |
30 |
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 |
II |
|
Степень защитной оболочки по ГОСТ 14254-2015 - для SXX - для С1 |
IP51 IP64 |
|
* - зависит от исполнения счетчика * * - на территории Республики Беларусь | |
Таблица 4 - Пределы допускаемых погрешностей измерения активной энергии, не попадающие под требования ГОСТ 31819.21-2012
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности счетчика при измерения активной энергии, %: -0,05- 1б I < 0,10-h при coscp = 1 -0,101б < I < 0,20 1б при coscp = 0,5 (coscp = 0,8) —0,10-16 < । < 1макс при C0S(p = 1 -0,201б < I < 1Макс при coscp = 0,5 (coscp = 0.8) |
±0,7 ±0,7 ±0,5 ±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности счетчика при измерении активной энергии, вызванной изменением напряжения в пределах ±10 % от номинального значения,%: -0,051б < I < 1макс при coscp = 1 —0,10-16 < । < 1макс при coscp = 0,5 |
±0,4 ±0,6 |
|
Пределы допускаемой дополнительной относительной погрешности счетчика при измерении активной энергии, вызванной изменением частоты в пределах ±2 % от номинального значения,%: -0,05 l6 < I < 1макс при coscp = 1 -0,10-16 < । < 1макс ПРИ COSCP = 0,5 |
±0,4 ±0,6 |
|
Средний температурный коэффициент счетчика при измерении активной энергии, %/К: —0,1 О' 1б < I < 1макс ПРИ COSCP = 1 —0,20-|б < I < 1макс при coscp = 0,5 |
±0,03 ±0,05 |
|
Примечание - Пределы допускаемых погрешностей счетчика при измерении активной энергии (класс 0,5 по ТУ BY 690329298.008-2013), не указанных в таблице, соответствуют значениям по ГОСТ 31819.21-2012 для счетчиков класса точности 1._________________ | |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на переднюю панель счетчика методом сетко-графии или лазерной гравировки.
Комплектность
Комплект поставки счетчика должен соответствовать таблице 5.
Таблица 5
|
Наименование |
Количество |
|
Счетчик электрической энергии однофазный многофункциональный CE208BY |
1 |
|
Руководство по эксплуатации |
1 на партию |
|
Формуляр |
1 |
|
Методика поверки |
1* |
|
Упаковка |
1 |
|
* Количество определяется договором на поставку | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 31818.11-2012 "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии".
ГОСТ 31819.21-2012"Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
ГОСТ 31819.23-2012 "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии".
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ТУ BY 690329298.008-2013 "Счетчики электрической энергии однофазные многотарифные CE208BY. Технические условия".
МРБ МП. 2341-2013 "Счетчики электрической энергии однофазные многотарифные CE208BY. Методика поверки".
Заключение
Счетчики электрической энергии CE208BY соответствуют требованиям ТУ BY 690329298.008-2013, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, ГОСТ 22261-94, ТР ТС 020/2011 и TP ТС004/2011 (Декларация о соответствии № ТС BY/112 11.01 ТР004 003 03041 с 16.11.2018 по 15.11.2023), TP 2018/024/BY (Декларация о соответствии № BY/112 11.01 ТР024 003 05768 с 07.06.2019 по 05.06.2024).
Межповерочный интервал - не более 192 месяца.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 96 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 378-98-13
Аттестат аккредитации № BY/112 1.0025
