Датчики давления UNIK 5900 мод. PTX 59B2-TC-A2-CB-H1-RP
| Номер в ГРСИ РФ: | 68794-17 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | Фирма "Druck Limited", Великобритания |
|
68794-17: Описание типа
2017-68794-17.pdf
|
Скачать | 69.2 КБ |
Датчики давления серии UNIK 5900 модели PTX 59B2-TC-A2-CB-H1-RP (далее -датчики), предназначены для непрерывных измерений и преобразования избыточного давления в жидкости или газе в аналоговый выходной сигнал постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68794-17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Датчики давления | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | UNIK 5900 мод. PTX 59B2-TC-A2-CB-H1-RP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4ed9c391-0c78-09ba-48e3-16051b783b93 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "Druck Limited", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
68794-17: Описание типа
2017-68794-17.pdf
|
Скачать | 69.2 КБ |
Описание типа
Назначение
Датчики давления серии UNIK 5900 модели PTX 59B2-TC-A2-CB-H1-RP (далее -датчики), предназначены для непрерывных измерений и преобразования избыточного давления в жидкости или газе в аналоговый выходной сигнал постоянного тока.
Описание
Принцип действия датчиков давления серии UNIK 5900 модели PTX 59B2-TC-A2-CB-H1-RP основан на преобразовании упругой деформации первичного пьезорезистивного преобразователя в пропорциональный унифицированный электрический сигнал. При воздействии давления на упругую мембрану кремниевого чувствительного элемента происходит пропорциональное изменение электрического сопротивления пьезорезистивного моста. Изменение сопротивления вызывает пропорциональное изменение выходного напряжения, которое затем усиливается, формируется и преобразуется в унифицированный токовый выходной сигнал.
Датчики давления серии UNIK 5900 модели PTX 59B2-TC-A2-CB-H1-RP состоят из измерительного модуля давления и электронного преобразователя, конструктивно объединенных в корпусе из нержавеющей стали. Измерительный модуль давления состоит из стального и никелевого сварного корпуса, на основании которого закреплен первичный преобразователь давления, выполненный из монокристаллического кремния. На мембране данного преобразователя сформирован мост Уинстона из диффузионных пьезорезисторов. Измерительная мембрана датчиков выполнена из сплава Хастеллой.

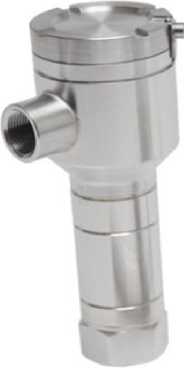

Фотография общего вида датчиков представлена на рисунке 1.
Рисунок 1 - Общий вид датчиков давления серии UNIK 5900 модели PTX 59B2-TC-A2-CB-H1-RP
Пломбирование датчиков не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики датчиков давления серии UNIK 5900 модели PTX 59B2-TC-A2-CB-H1-RP
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, кПа |
от 0 до 3100 |
|
Выходной сигнал постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведённой погрешности, % (от диапазона измерений): - при температуре окружающей среды от +21 до +25 °С (включ.) - при температуре окружающей среды от -40 до +21 °С (не включ.) и св.+25 °С |
±0,1 ±1,5 |
|
Габаритные размеры (длина х ширинах высота), мм |
154,5x83,2x60 |
|
Напряжение питания пост. тока, В |
от 7 до 28 |
|
Масса, кг, не более |
1,8 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +80 90 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплектность преобразователей представлена в таблице 2.
Таблица 2 - Комплектность средств измерений
|
Наименование |
Количество |
|
Датчик давления |
18 шт. |
|
Паспорт |
18 экз. |
Поверка
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.802-2012 - манометр избыточного давления грузопоршневой МП-60 (Регистрационный № 58794-14).
Мультиметр цифровой Agilent 34401A (Регистрационный № 16500-97).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Техническая документация фирмы «Druck Limited», Великобритания.
