Датчики избыточного давления в ударной волне ДИД-700, ДИД-3000

Номер в ГРСИ РФ: 68826-17
Категория: Датчики давления
Производитель / заявитель: ФГУП "НИИ прикладной акустики", г.Дубна
Скачать
68826-17: Описание типа СИ Скачать 123.9 КБ
68826-17: Методика поверки МП 2520-067-2016 Скачать 566.3 КБ
Нет данных о поставщике
Датчики избыточного давления в ударной волне ДИД-700, ДИД-3000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики избыточного давления в ударной волне ДИД-700, ДИД-3000 (далее - датчик) предназначены для преобразования избыточного давления в ударной волне в электрический сигнал, амплитуда которого пропорциональна избыточному давлению, при исследованиях переходных процессов в воздушной среде.

Информация по Госреестру

Основные данные
Номер по Госреестру 68826-17
Наименование Датчики избыточного давления в ударной волне
Модель ДИД-700, ДИД-3000
Срок свидетельства (Или заводской номер) 05.10.2022
Производитель / Заявитель

ФГУП "НИИ прикладной акустики", г.Дубна

Поверка

Зарегистрировано поверок 279
Найдено поверителей 2
Успешных поверок (СИ пригодно) 279 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

68826-17: Описание типа СИ Скачать 123.9 КБ
68826-17: Методика поверки МП 2520-067-2016 Скачать 566.3 КБ

Описание типа

Назначение

Датчики избыточного давления в ударной волне ДИД-700, ДИД-3000 (далее - датчик) предназначены для преобразования избыточного давления в ударной волне в электрический сигнал, амплитуда которого пропорциональна избыточному давлению, при исследованиях переходных процессов в воздушной среде.

Описание

Принцип действия датчика основан на использовании тензоэлектрического эффекта.

Измеряемое давление вызывает деформацию тензочувствительного элемента, представляющего собой четыре идентичных пьезорезистора, имплантированных в канавки, вытравленные на поверхности кремниевой мембраны и соединенных по мостовой схеме. Внешнее давление вызывает деформацию мембраны, что приводит к разбалансировке моста. Значение создаваемого напряжения рассогласования (полезный сигнал) прямо пропорционально приложенному давлению.

Сигнал от тензочувствительного элемента дополнительно фильтруется и усиливается встроенной в корпус датчика электронной схемой.

Датчик конструктивно состоит из тензочувствительного элемента, электронной схемы, которые размещены в цилиндрическом корпусе из нержавеющей стали, и разъема для снятия электрического сигнала.

Датчики ДИД-700 и ДИД-3000 отличаются номинальной чувствительностью и диапазоном измерений избыточного давления.

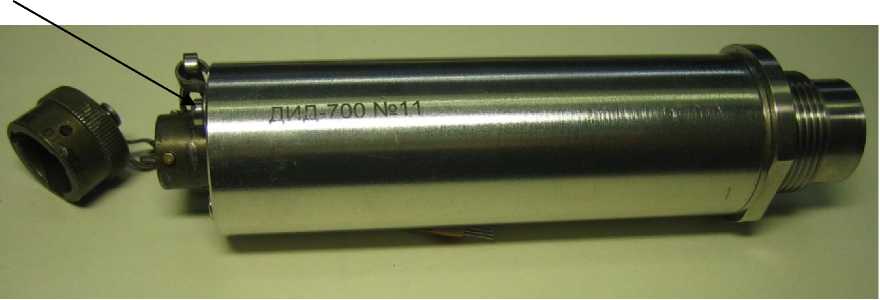

Общий вид датчика с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.

Место пломбирования

Рисунок 1 - Общий вид датчика с указанием места пломбирования

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

ДИД-700

ДИД-3000

Диапазон измерений избыточного давления, кПа

от 30 до 700

от 150 до 3000

Номинальное значение коэффициента преобразования, мВ/кПа

13,6

3,26

Отклонения от номинального значения коэффициента преобразования датчика, %, не более

±5,0

Нелинейность амплитудной характеристики, %, не более

5,0

2,0

Собственная резонансная частота, кГц, не менее

50

Диапазон рабочих частот, Гц

от 0,5 до 10000

Неравномерность амплитудно-частотной характеристики, %, не более

10,0

Пределы допускаемой относительной погрешности измерения давления

±10,0

Уровень собственных шумов, мВ, не более

5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: напряжение питания постоянного тока, В

12±1

Потребляемый ток при номинальном напряжении, •мА, не более

8

Габаритные размеры датчика, мм, не более: диаметр длина

39

145

Масса датчика, кг, не более

0,4

Условия эксплуатации:

температура окружающей среды, °С

относительная влажность при температуре +25 °С, %, не более

изменение давления относительно нормального атмосферного, кПа

от -10 до +50 95

от -40 до +50

Средний срок службы, лет

Средняя наработка на отказ, ч

8 35000

Знак утверждения типа

наносится на корпус датчика методом металлопластики и на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность датчиков ДИД-700, ДИД-3000

Наименование

Обозначение

Количество

1

2

3

Датчик избыточного давления в ударной волне ДИД-700/ДИД-3000

ЯТЖИ.406239.004 (ДИД-700) или

ЯТЖИ.406239.004-01 (ДИД-3000)

1 шт.

Продолжение таблицы 3

1

2

3

Паспорт

ЯТЖИ.406239.004ПС (ДИД-700) или

ЯТЖИ.406239.004-01ПС (ДИД-3000)

1 экз.

Разъем

62IN-16JC-10P

1 шт.

Методика поверки

МП 2520-067-2016

1 экз.

Поверка

осуществляется по документу МП 2520-067-2016 «Датчики избыточного давления в ударной волне ДИД-700, ДИД-3000. Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 21 марта 2017 г.

Основные средства поверки:

эталонная установка УБК-2М*, воспроизводимое импульсное переменное давление 104 - 25406 Па, диапазон длительностей 5,0 • 10-3 - 10,0 с, постоянное избыточное импульсное давление 0 - 5,0 • 106 Па, СКО 1,0 %;

эталонная установка для воспроизведения импульсного давления УУТ-4*, воспроизводимое

импульсное давление до 0,1 МПа, диапазон длительностей 140-5 - 5,0 • 10-3с, СКО 1,0 %;

осциллограф цифровой TDS1002B, полоса 60,0 МГц, дискретизация 1,0 ГГц/канал в

реальном времени, развертка по вертикали 2,0 мВ -5,0 В/дел., по горизонтали 5 нс - 50,0 с/дел, рег. № 32618-06;

источник питания постоянного тока регулируемый Б5-6003 ПРО, выходное напряжение от 0 до 60 В, выходной ток от 0 до 3,0 А, погрешность установки U=±(0,005^ иуст.+ 0,1), рег. № 37470-08.

*Входит в состав Государственного первичного специального эталона единицы давления для области переменных давлений ГЭТ-131-81, исследован 11.03.2016 г.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на «Свидетельство о поверке» и в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.801-2012 Государственная поверочная схема для средств измерений переменного давления в диапазоне от Г102 до 2,5’107 Па для частот от 540-1 до 1 • 104 Гц и длительностей 1 • 10-5 до 10 с при постоянном давлении до 5 • 106 Па

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 22520-85 Датчики давления разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

Технические условия ЯТЖИ.406239.004ТУ. Датчики избыточного давления в ударной волне ДИД-700, ДИД-3000
