Трансформаторы напряжения незаземляемые НОЛ-ЭК, НОЛП-ЭК

Назначение

Трансформаторы напряжения незаземляемые НОЛ-ЭК, НОЛП-ЭК (трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями до 35 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы напряжения выполнены в виде опорной конструкции с литой изоляцией, выполненной из компаунда, который обеспечивает электрическую прочность изоляции и защиту обмоток, одновременно выполняет функции корпуса и несущей конструкции. Трансформаторы имеют одну первичную обмотку и до двух измерительных и/или защитных вторичных обмоток. Обмотки трансформатора расположены на магнитопроводе концентрически, первичная обмотка намотана поверх вторичных обмоток.

Трансформаторы напряжения внутренней установки могут изготавливаться с защитным предохранительным устройством (НОЛП-ЭК) или без него (НОЛ-ЭК).

Трансформаторы напряжения внутренней установки могут быть установлены в любом положении, а наружной установки - только вертикально и крепятся к конструкции четырьмя болтами М12. Трансформаторы изготавливаются в разных конструктивных исполнениях.

Трансформаторы напряжения идентичны по принципу действия, отличаются метрологическими и техническими характеристиками, указанными в таблице 1.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

Пломбирование от несанкционированного доступа осуществляется в местах расположения клемм выводов вторичных обмоток.

Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. В обязательном случае знак поверки на трансформаторы напряжения не наносится.

Расшифровка условного обозначения трансформаторов напряжения приведена на рисунке 3

Место нанесения знака утверждения типа

Место нанесения заводского номера

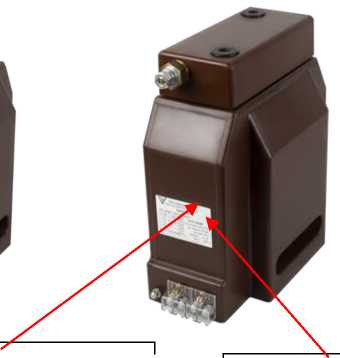

Рисунок 1 - Общий вид трансформаторов напряжения внутренней установки с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Место нанесения

знака

утверждения типа

Место нанесения

заводского номера

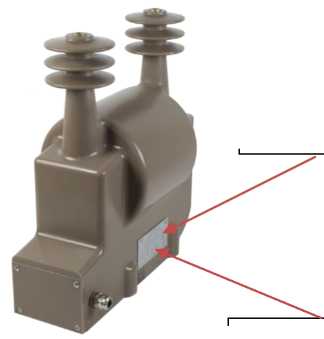

Рисунок 2 - Общий вид трансформаторов напряжения наружной установки с указанием места нанесения знака утверждения типа, места нанесения заводского номера

НОЛ П - ЭК - Х Х - Х / Х - Х - Х - Х Х Х

		| Уровень изоляции___________ Категория размещения по ГОСТ 15150-69 ~ _______________ Климатическое исполнение по ГОСТ 15150-69    _______________ Номинальная мощность, В^А (при наличии у трансформатора напряжения нескольких номинальных мощностей указывают номинальную мощность в виде дроби)
		Классы точности (при наличии у трансформатора напряжения нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)
		Номинальное напряжение вторичной обмотки, В
		Номинальное напряжение первичной обмотки, В
		Конструктивный вариант исполнения в виде буквенно-цифрового обозначения
		Номинальное напряжение, кВ
