Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК
| Номер в ГРСИ РФ: | 68841-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Электрощит-К°", пос.Бабынино |
Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК (трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями до 35 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68841-17 |
| Действует | по 05.10.2027 |
| Наименование | Трансформаторы напряжения заземляемые |
| Модель | ЗНОЛ-ЭК, ЗНОЛП-ЭК |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7819a0b5-3868-9ba1-89cc-d9ff8d839f05 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Электрощит-К°» (ООО «Электрощит-К°»), Калужская обл., Бабынинский р-н, п. Бабынино
Поверка
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
39352
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 39346 (100%) |
| Неуспешных поверок (СИ непригодно) | 6 (0 %) |
| Актуальность информации | 06.01.2026 |
Поверители
Скачать
|
68841-17: Описание типа
2024-68841-17.pdf
|
Скачать | 542.8 КБ | |
|
68841-17: Методика поверки
2022-mp68841-17.pdf
|
Скачать | 54.3 MБ |
Описание типа
Назначение
Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК (далее -трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями до 35 кВ включительно, измерения отрицательного и положительного изменения напряжения, напряжения основной частоты 50 Гц и ее гармонических составляющих до 50 порядка.
Трансформаторы напряжения предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а также приборам для измерения показателей качества электрической энергии (ПКЭ).
Описание
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы однофазные, индуктивные, с одним изолированным выводом первичной обмотки, при этом другой конец первичной обмотки при эксплуатации заземляется.
Трансформаторы напряжения выполнены в виде опорной конструкции с литой изоляцией, выполненной из компаунда, который обеспечивает электрическую прочность изоляции и защиту обмоток, одновременно выполняет функции корпуса и несущей конструкции. Трансформаторы напряжения имеют одну первичную обмотку и до четырёх измерительных и/или защитных вторичных обмоток. Обмотки трансформатора напряжения расположены на магнитопроводе концентрически, первичная обмотка намотана поверх вторичных обмоток.
Трансформаторы напряжения внутренней установки могут изготавливаться с защитным предохранительным устройством (ЗНОЛП-ЭК) или без него (ЗНОЛ-ЭК).
Трансформаторы напряжения внутренней установки могут быть установлены в любом положении, а наружной установки - только вертикально и крепятся к конструкции четырьмя болтами М12. Трансформаторы напряжения изготавливаются в разных конструктивных исполнениях.
Трансформаторы могут поставляться собранными в трёхфазную группу, а так же могут комплектоваться антирезонансным комплектом.
Трансформаторы напряжения идентичны по принципу действия, отличаются метрологическими и техническими характеристиками, указанными в таблицах 1, 2, 3.
Структура условного обозначения трансформаторов напряжения приведена на рисунках 1 и 2.
Заводской номер наносится на маркировочную табличку (шильд) любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 3 и 4. Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Пломбирование от несанкционированного доступа осуществляется в местах расположения клемм выводов вторичных обмоток.

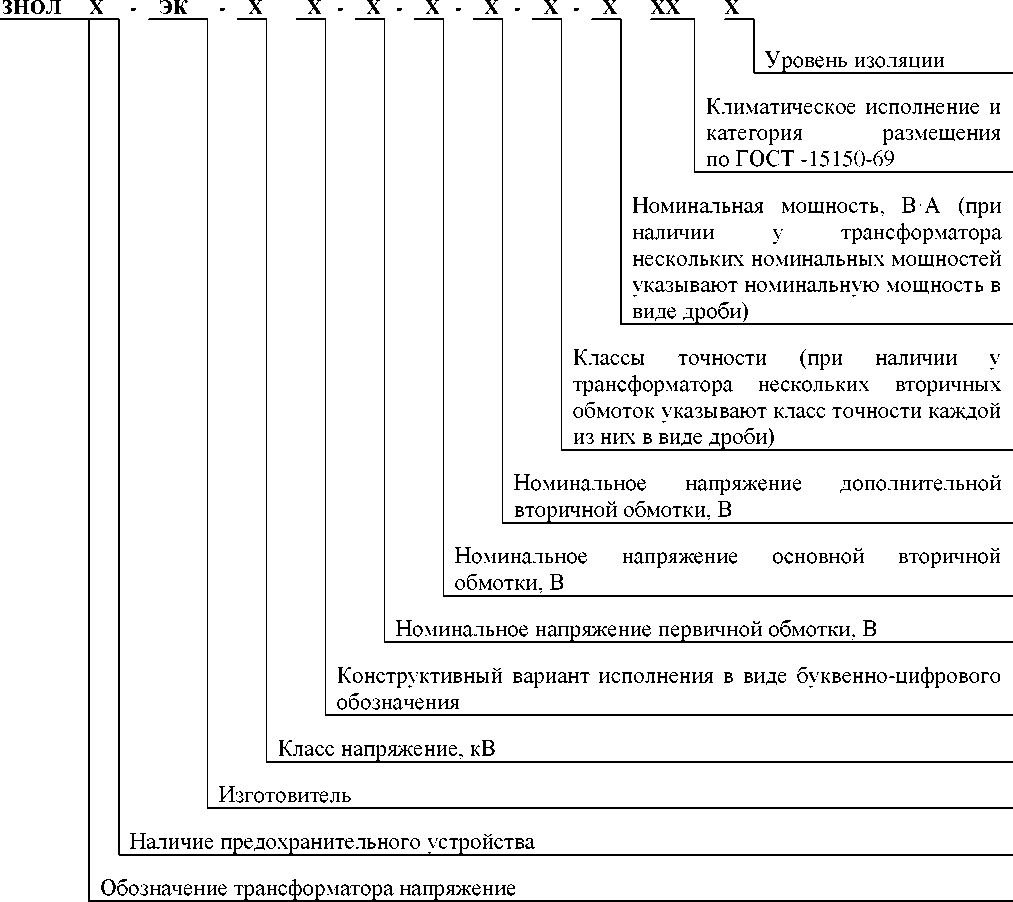

Рисунок 1 - Расшифровка условного обозначения трансформаторов напряжения

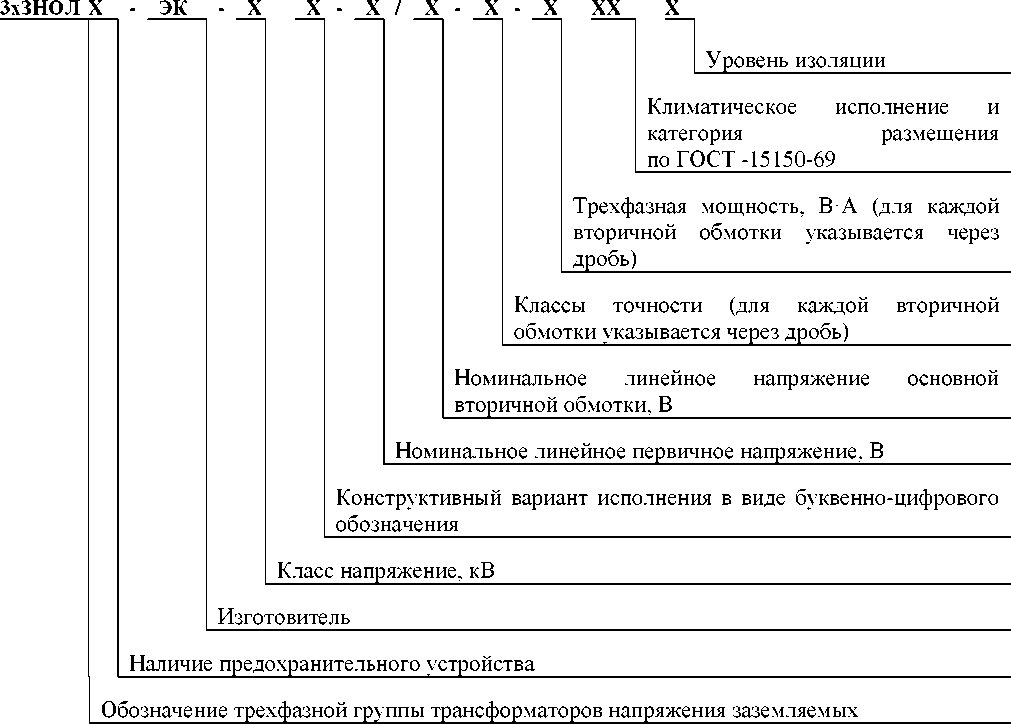

Рисунок 2 - Расшифровка условного обозначения трансформаторов напряжения, собранных в трехфазную группу

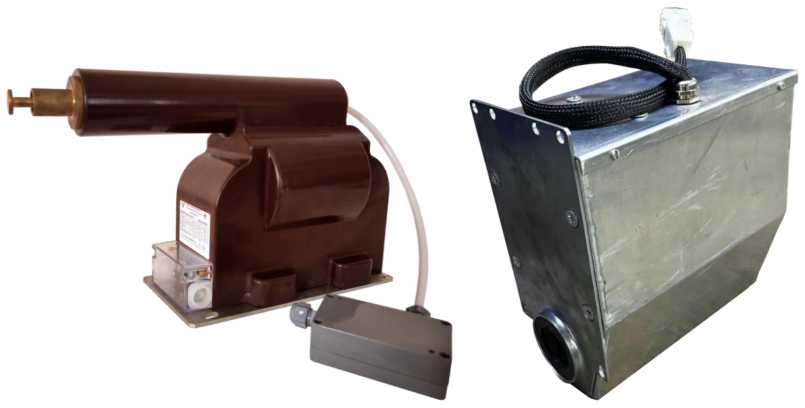

Место Место нанесения
нанесения знака заводского номера утверждения ------------------
типа

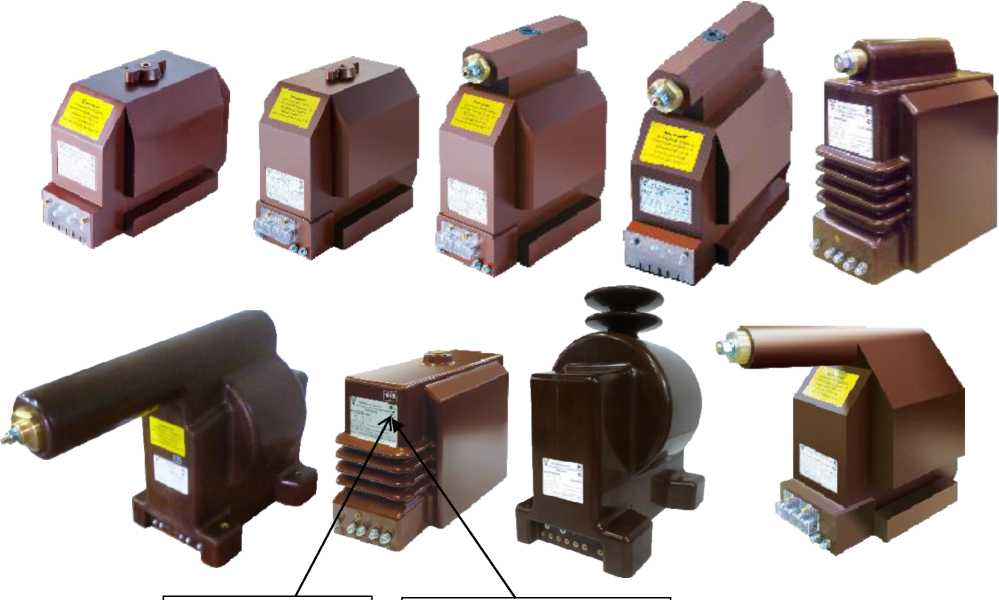

Рисунок 3 - Общий вид трансформаторов напряжения внутренней установки с указанием места нанесения знака утверждения типа, места нанесения заводского номера

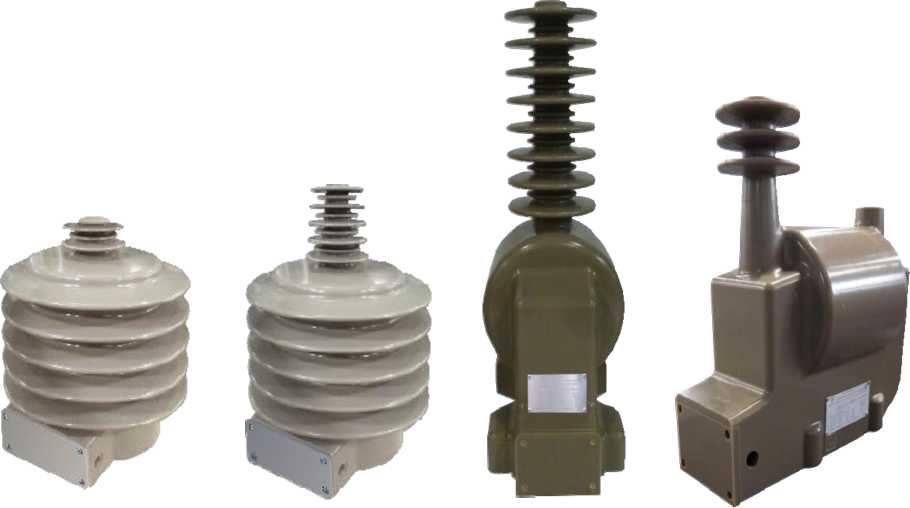

Рисунок 4 - Общий вид трансформаторов напряжения наружной установки
Технические характеристики
Таблица 1 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс напряжения, кВ |
от 3 до 35 |
|
Наибольшее рабочее напряжение, кВ |
от 3,6 до 40,5 |
|
Номинальное напряжение первичной обмотки, В |
от 3000/^3 до 36000 |
|
Номинальное напряжение вторичной обмотки, В |
от 100/3 до 800 |
|
Классы точности вторичных обмоток по ГОСТ 1983-2015 |
0,2; 0,5; 1,0; 3,0; 3Р; 6Р |
|
Номинальная мощность вторичной обмотки, В^А |
от 1,25 до 300 |
|
Предельная мощность (вне класса точности), 1ГА |
160; 250; 400; 630 |
|
Номинальная частота, Гц |
50 или 60 |
|
Группа соединения обмоток: - с одной вторичной обмоткой - с двумя вторичными обмотками - с тремя вторичными обмотками - с четырьмя вторичными обмотками |
1/1-0 1/1/1-0-0 1/1/1/1-0-0-0 1/1/1/1/1-0-0-0-0 |
Таблица 2 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Основная частота, Гц |
50 |
|
Диапазон отклонения частоты (Af) , Гц |
45...55 |
|
Диапазон масштабного преобразования отклонения номинального напряжения, % от ином |
80 < Uном < 120 |
|
Диапазон масштабного преобразования отрицательного изменения напряжения, % от ином |
0,1< U(-) < 80 |
|
Наименование характеристики |
Значение | |||
|
Диапазон масштабного преобразования положительного изменения напряжения, % от ином |
120 < U(+) < 200 | |||
|
Класс точности |
0,2 |
0,5 |
1,0 |
3,0 |
|
Пределы относительной погрешности коэффициента масштабного преобразования при отклонении номинального напряжения на основной частоте (5 кu ном), %, не более |
± 0,2 |
± 0,5 |
± 1,0 |
± 3,0 |
|
Пределы относительной погрешности коэффициента масштабного преобразования при отрицательном изменении напряжения на основной частоте (5Ки(-)), %, не более |
± 0,5 |
± 1,0 |
± 2,0 |
± 6,0 |
|
Пределы относительной погрешности коэффициента масштабного преобразования при положительном изменении напряжения на основной частоте (5Ки(+)), %, не более |
± 0,3 |
± 0,75 |
± 1,5 |
±4, 5 |
|
Номинальные значения коэффициента масштабного преобразования напряжения на основной частоте (Кu ном) |
30...350 | |||
|
Диапазон преобразования коэффициентов гармонических составляющих напряжения основной частоты КU(П), в % от Ином |
от 0,1 до 15,0 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более (длинах ширинахвысота) |
643x490x730 |
|
Масса, кг, не более |
350 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У; УХЛ; Т |
|
Категория размещения по ГОСТ 15150-69 |
1; 1.1; 2; 2.1; 3; 3.1 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
4000000 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку (шильд) любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
Трансформатор напряжения заземляемый |
ЗНОЛ-ЭК |
ЗНОЛП-ЭК |
1 шт.* |
|
Паспорт |
ЭК.1.755.000 ПС ЭК.1.756.000 ПС ЭК.1.750.000 ПС ЭК.1.790.002 ПС |
ЭК.1.756.001 ПС ЭК.1.755.001 ПС ЭК.1.750.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЭК.1.755.000 РЭ ЭК.1.756.000 РЭ ЭК.1.750.000 РЭ ЭК.1.790.002 РЭ |
ЭК.1.756.001 РЭ ЭК.1.755.001 РЭ ЭК.1.750.001 РЭ |
1 экз. |
|
* при поставке трехфазной группы количество трансформаторов напряжения составляет 3 шт. | |||
Сведения о методах измерений
приведены в разделе 1 «Назначение» документа ЭК.1.755.001 РЭ «Трехфазная группа трансформаторов напряжения заземляемых 3хЗНОЛП-ЭК. Руководство по эксплуатации»; приведены в разделе 1 «Назначение» документа ЭК.1.756.001 РЭ «Трехфазная антирезонансная группа трансформаторов напряжения заземляемых 3хЗНОЛП-ЭК. Руководство по эксплуатации»; приведены в разделе 1 «Назначение» документа ЭК.1.755.000 РЭ «Трехфазная группа трансформаторов напряжения заземляемых 3хЗНОЛ-ЭК. Руководство по эксплуатации»; приведены в разделе 1 «Назначение» документа ЭК.1.756.000 РЭ «Трехфазная антирезонансная группа трансформаторов напряжения заземляемых 3хЗНОЛ-ЭК. Руководство по эксплуатации»; приведены в п. 1.1. «Назначение трансформатора напряжения» документа ЭК.1.750.000 РЭ «Трансформатор напряжения заземляемый ЗНОЛ-ЭК. Руководство по эксплуатации»; приведены в разделе 1 «Назначение» документа ЭК.1.750.001 РЭ «Трансформатор напряжения заземляемый ЗНОЛП-ЭК. Руководство по эксплуатации»; приведены в разделе 1 «Назначение» документа ЭК.1.790.002 РЭ «Трансформатор напряжения заземляемый ЗНОЛ-ЭК. Руководство по эксплуатации».
Нормативные документы
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ТУ 3414-010-52889537-08 «Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».
