Трансформаторы напряжения ЗНОГМ
| Номер в ГРСИ РФ: | 68885-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "ЗЭТО - Газовые Технологии", г.Великие Луки |
Трансформаторы напряжения ЗНОГМ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты в составе комплектных распределительных устройств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68885-17 |
| Действует | по 06.10.2027 |
| Наименование | Трансформаторы напряжения |
| Модель | ЗНОГМ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bc75aee1-a713-e9f4-3ab0-82136e89872e |
Производитель / Заявитель
Общество с ограниченной ответственностью «ЗЭТО-Газовые Технологии» (ООО «ЗЭТО-Газовые Технологии»), Псковская обл., г. Великие Луки
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 112 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68885-17: Описание типа
2023-68885-17.pdf
|
Скачать | 589.8 КБ | |
|
68885-17: Методика поверки
2022-mp68885-17.pdf
|
Скачать | 68.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения ЗНОГМ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты в составе комплектных распределительных устройств.
Описание
Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения ЗНОГМ - заземляемые, однофазные, электромагнитные, одноступенчатые, с газовой изоляцией. Изготавливаются в виде следующих модификаций: ЗНОГМ-110 и ЗНОГМ-220, отличающиеся номинальным напряжением, относительной длиной пути утечки внешней изоляции, габаритными размерами и массой.
Активная часть трансформаторов - шихтованный магнитопровод, набранный из листов электротехнической стали с вторичными обмотками, размещенными в алюминиевом заземленном корпусе. Обмотки расположены на магнитопроводе концентрически: внутри -дополнительная вторичная обмотка (далее - обмотка «Д»). Поверх нее намотана основная вторичная обмотка для измерений и защиты (далее - обмотка «И»), затем - основная вторичная обмотка, предназначенная для питания цепей учета электроэнергии (далее - обмотка «У»). Поверх вторичных обмоток расположена первичная высоковольтная обмотка. Для обеспечения оптимального электрического поля обмотки снабжены экранами. Трансформаторы могут изготавливаться с двумя или тремя вторичными обмотками.
На корпусе установлен изолятор, обеспечивающий внешнюю изоляцию трансформатора. На верхнем торце изолятора размещен высоковольтный зажим первичной обмотки. На корпусе расположены заземляемый вывод первичной обмотки, выводы вторичных обмоток, сигнализатор плотности для определения давления элегаза, устройство для заполнения элегазом, предохранительный клапан с разрывной мембраной, табличка технических данных.
Зажимы вторичной обмотки для измерений и учета имеют устройство, с помощью которого производится пломбирование от несанкционированного доступа.
Сигнализатор плотности имеет специальные контакты, с помощью которых подаются сигналы при снижении давления элегаза, являющегося основной изоляцией трансформатора.
Предохранительный клапан, защищающий трансформатор от повышения давления элегаза при пробое внутренней изоляции, имеет разрывную мембрану.
Нанесение знака поверки на средство измерений не предусмотрено.
На трансформаторах размещена табличка технических данных. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся на табличку технических данных методом лазерной гравировки.
Общий вид трансформаторов с указанием места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2.
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения заводского номера

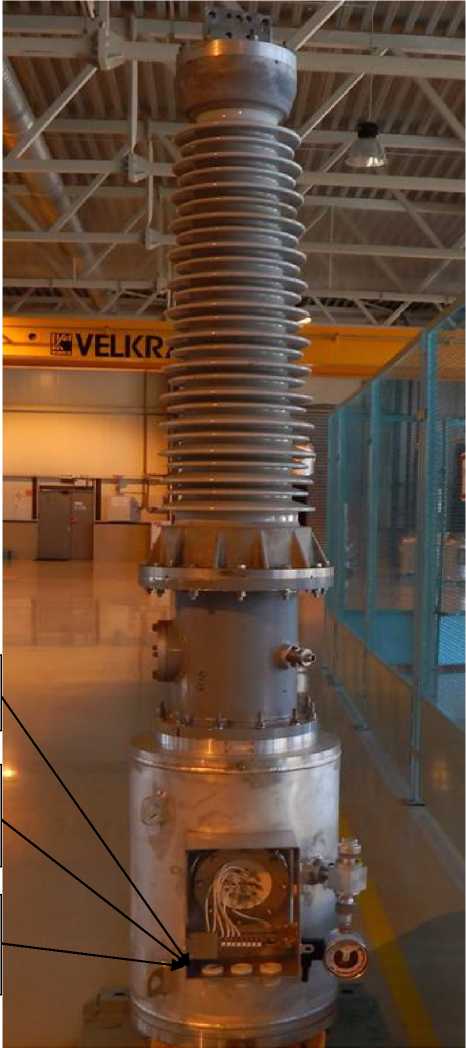

Рисунок 1 - Общий вид трансформаторов напряжения ЗНОГМ-110
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения заводского номера

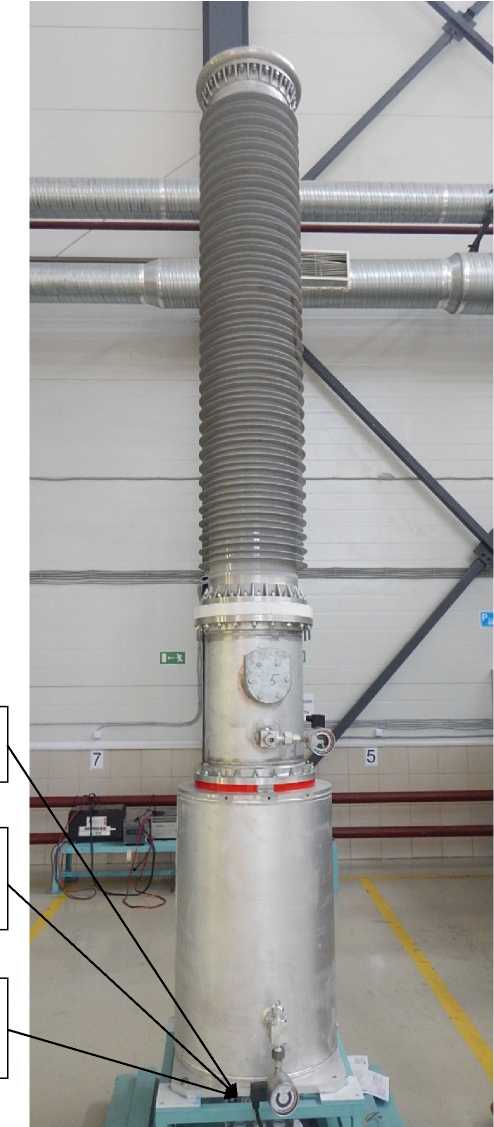

Рисунок 2 - Общий вид трансформаторов напряжения ЗНОГМ-220
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
ЗНОГМ-110 |
ЗНОГМ-220 | |
|
Класс напряжения, кВ |
110 |
220 |
|
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
220/\3 |
|
Наибольшее рабочее напряжение первичной обмотки, кВ |
126/V3 |
252/\3 |
|
Номинальное напряжение основных вторичных обмоток, В |
100/V3 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 | |
|
Классы точности вторичных обмоток для измерения и учета |
0,2; 0,5; 1,0 | |
|
Класс точности вторичной обмотки для защиты |
3Р | |
|
Номинальные мощности основных вторичных обмоток, В А, в классах точности: 0,2 0,5 1,0 |
от 0 до 50 от 0 до 100 от 0 до 150 | |
|
Номинальная мощность дополнительной вторичной обмотки, В А, в классе точности: 3P |
от 0 до 300 | |
|
Предельная мощность трансформатора, ВА |
от 0 до 630 | |
|
Номинальная частота, Г ц |
50 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
ЗНОГМ-110 |
ЗНОГМ-220 | |
|
Габаритные размеры, мм, не более: - высота - диаметр |
1090 485 |
1300 630 |
|
Масса, кг |
от 220 до 240 |
от 380 до 420 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У1 |
У3 |
|
Средняя наработка до отказа, ч |
2-106 | |
|
Установленный полный срок службы, лет |
40 | |
Знак утверждения типа
наносится на табличку технических данных трансформатора способом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
Трансформатор напряжения |
ЗНОГМ-110 |
ЗНОГМ-220 |
1 шт. |
|
Руководство по эксплуатации |
ИВЕЖ.671214.011 РЭ |
1 экз. 1) | |
|
Паспорт |
ИВЕЖ.671214.011 ПС |
ИВЕЖ.671214.018-01 ПС |
1 экз. |
|
Руководство по эксплуатации сигнализатора плотности |
_ |
1 экз. 2) | |
|
Примечания: 1) - на партию из 3 трансформаторов, поставляемых в один адрес; 2) - на партию трансформаторов, поставляемых в один адрес. | |||
Сведения о методах измерений
пункт 1.4 «Устройство и работа» руководства по эксплуатации ИВЕЖ.671214.011 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки;
ТУ 3414-141-49040910-2016 (ИВЕЖ.671214.011ТУ) Трансформаторы напряжения ЗНОГМ. Технические условия.
