Гири классов точности Е2, F1, F2, М1 ГО-П
| Номер в ГРСИ РФ: | 68887-17 |
|---|---|
| Категория: | Гири |
| Производитель / заявитель: | ЗАО "Промконструкция", г.Челябинск |
Гири ГО-П классов точности Е2, F1s F2, М1 (далее - гири) предназначены для хранения и передачи единицы массы с нормированной погрешностью в качестве эталонных гирь по ГОСТ 8.021-2015 и рабочих гирь по ГОСТ OIML R 111-1-2009 совместно с весами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68887-17 |
| Действует | по 06.10.2027 |
| Наименование | Гири классов точности Е2, F1, F2, М1 |
| Модель | ГО-П |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 95d99aac-00b8-4927-e485-bab99789d8fa |
Производитель / Заявитель
Общество с ограниченной ответственностью «Промконструкция» (ООО «Промконструкция»), г. Челябинск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
46603
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 46459 (100%) |
| Неуспешных поверок (СИ непригодно) | 144 (0 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
68887-17: Описание типа
2022-68887-17.pdf
|
Скачать | 505.8 КБ | |
|
68887-17: Методика поверки
2019-mp68887-17.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Гири ГО-П классов точности Е2, F1, F2, М1 (далее — гири) предназначены для хранения и передачи единицы массы c нормированной погрешностью в качестве эталонных гирь по Государственной поверочной схеме для средств измерений массы, утвержденной приказом Росстандарта от 29.12.2018 № 2818, и гирь по ГОСТ OIML R 1111-2009 совместно с весами.
Описание
Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им показаний весов.
Гири классов точности:
- Е2 изготавливают массой от 1 мг до 50 кг;
- F1 изготавливают массой от 1 мг до 500 кг;
- F2, М1 изготавливают массой от 1 мг до 2000 кг.
Гири классов точности Е2, F1, F2 и М1 изготавливают из материала по ГОСТ OIML R 111-1-2009.
Конструктивно гири класса точности М1 номинальных значений от 20 кг до 2000 кг изготавливают в форме призм или тел вращения, снабженных подгоночными полостями, закрытыми резьбовыми пробками или крышками из стали с закрепительным штифтом. Гири имеют приспособления для захвата грузозахватными приспособлениями. Гири номинальных значений 1, 10 и 100 мг имеют форму треугольника, гири номинальных значений 2, 20 и 200 мг имеют форму квадрата, гири номинальных значений 5, 50 и 500 мг имеют форму многоугольника.
Все гири номинальных значений от 1 мг до 500 мг включительно имеют форму пластин или проволок. Гири номинальных значений от 1 г до 20 кг имеют цилиндрическую форму с головкой для захвата гирь или с ручкой, приподнятой над корпусом гири. Так же гири номинальных значений от 1 г до 2000 кг могут иметь форму диска, цилиндра, усеченного конуса, параллелепипеда. Гири параллелепипедной формы могут иметь внутреннюю жесткую ручку. Для удобства пользования и манипуляции гири могут иметь отверстия, проточки, вырезы, головки, рукоятки, оси, крюки, проушины, кольца и/или другие жесткие элементы конструкции, входящие в состав гирь.
Гири классов точности F1 и F2 номинальных значений более 20 кг представляют собой корпус из нержавеющей аустенитной стали в форме призм или тел вращения, снабженные подгоночными полостями, закрытыми пробками или крышками из стали с закрепительным штифтом. Пробки могут иметь резьбу или быть безрезьрезбовыми. Гири имеют приспособления для захвата грузозахватными приспособлениями. Гири классов точности F1 и F2 номинальных значений более 50 кг могут так же представлять собой модуль, собранный из нескольких частей.
Гири класса точности F1 номинальных значений от 1 г до 50 кг, гири класса точности F2 номинальных значений от 1 г до 2000 кг, гири класса точности М1 номинальных значений от 20 г до 200 г могут быть снабжены подгоночной полостью. Гири класса точности М1 номинальных значений от 500 г до 2000 кг выпускают только с подгоночной полостью. Подгоночная полость для гирь, имеющих цилиндрическую форму с головкой, соосна с вертикальной осью симметрии гирь и выполняется в верхней части головки или на дне гири.
Гири выпускают отдельно и в наборах. Состав наборов и маркировка гирь - по ГОСТ 01ml R 111-1, а также наборы могут формироваться в произвольном составе под потребности конкретного заказчика.
Гири имеют обозначение: ГО-П (Н) - ХХХ у (П)(Р)(М)(У)(С) с указанием класса точности по ГОСТ OIML R 111-1-2009, где Н - набор, ХХХ - номинальное значение массы гири, у - единица измерения массы, кг, г, мг, П - параллелепипедная форма, Р -наличие ручки, М - модульная, У - цилиндрическая с грузозахватными приспособлениями с торцов, С - специальная.
Знак поверки наносится:
- для гирь класса точности Е2 и F1 , а также для гирь класса точности F2 и М1 без подгоночной полости или необслуживаемой подгоночной полостью - на свидетельство или паспорт;
- для гирь класса точности F2 и М1 с обслуживаемой полостью - на уплотнительный диск или на закрепительный штифт.
Заводской номер наносится на корпус гири и (или) на шильдик футляра.
Общий вид гирь приведен на рисунках 1- 11.

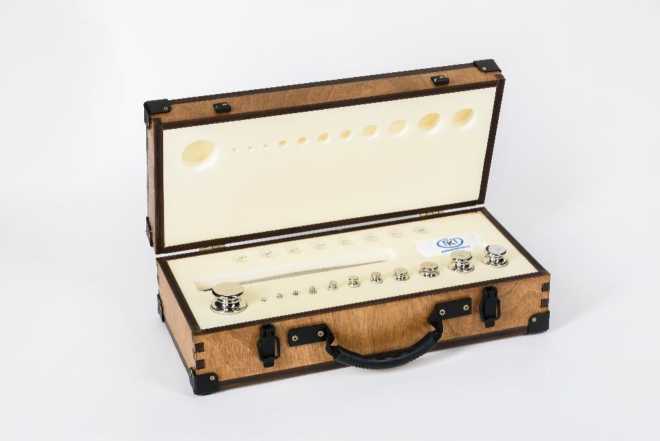

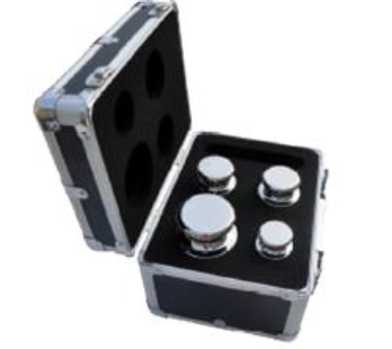

Рисунок 1 - Общий вид набора гирь ГО-ПН класса точности F1

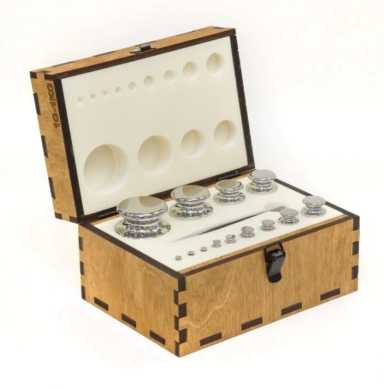

Рисунок 3 - Общий вид набора гирь ГО-ПН класса точности Е2

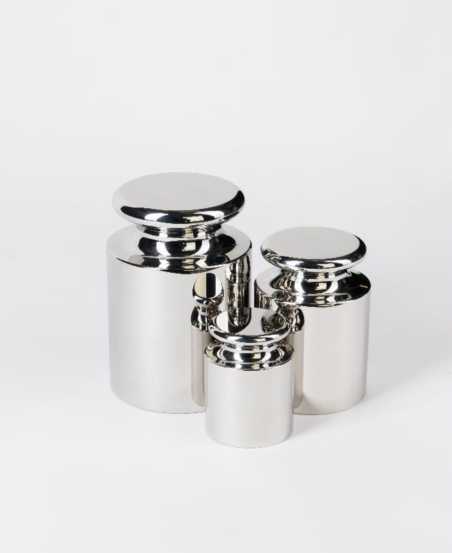

Рисунок 2 - Общий вид гири ГО-П-Х кг класса точности F2

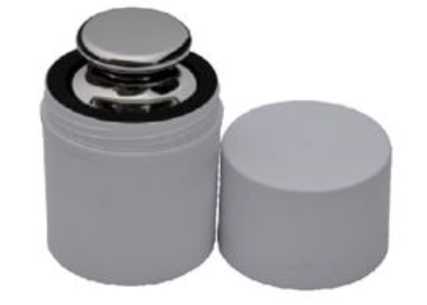

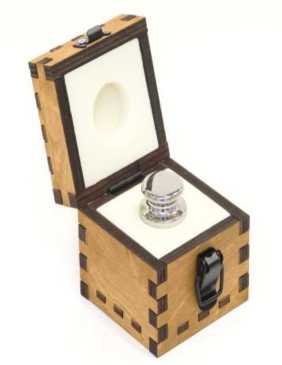

Рисунок 4 - Общий вид гири ГО-П класса точности Е2
- Общий вид гири ГО-П-5 кг класса точности М1
Рисунок 5

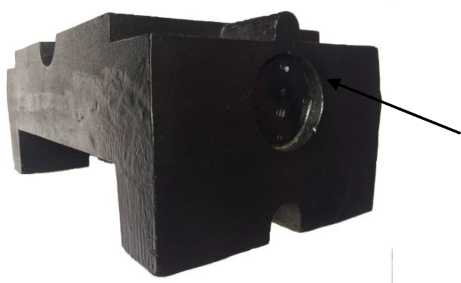

Рисунок 6 - Общий вид гири ГО-П-1000 кг П класса точности М1 с указанием места пломбирования
Место пломбирования
Место пломбирования
Рисунок 7 - Общий вид гири ГО-П-500 кг П класса точности М1 с указанием места пломбирования
Место пломбирования

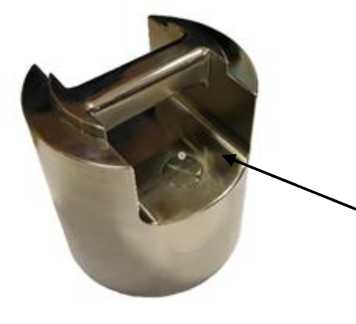

Рисунок 8 - Общий вид гири ГО-П-20 кг Р класса точности F1 и F2
с указанием места пломбирования

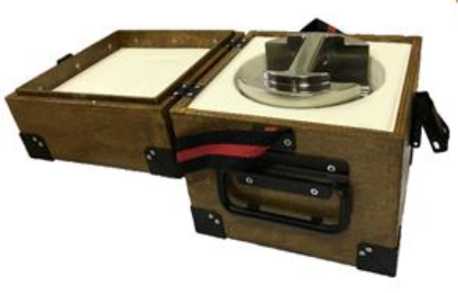

Рисунок 9 - Общий вид гири ГО-П-20 кг Р класса точности F1 и F2, в кейсе

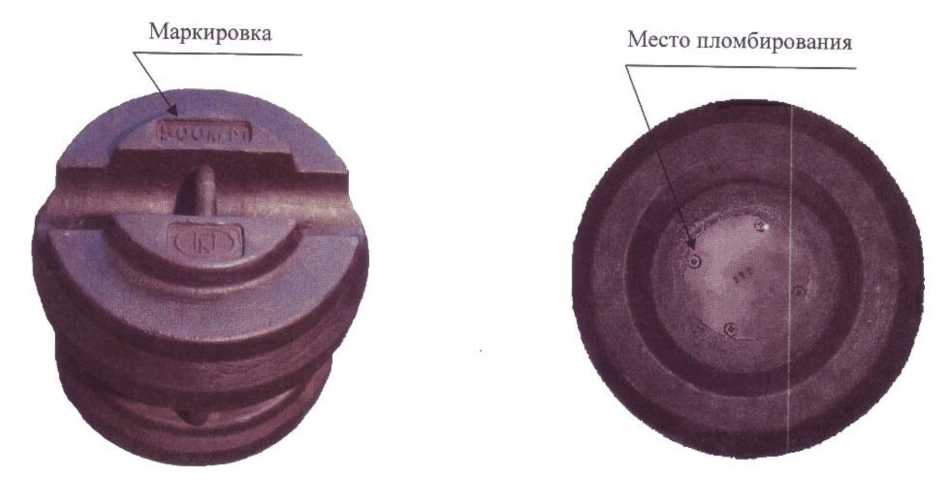

Рисунок 10 - Общий вид гири ГО-П-500 кг класса точности М1 с указаниемс указанием места пломбирования

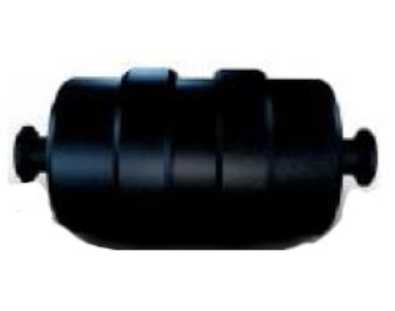

Рисунок 11 - Общий вид гири ГО-П-500 кг У класса точности М1
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики представлены в таблицах 1 - 6.
Таблица 1 - Номинальные значения массы и пределы допускаемой абсолютной погрешности гирь
|
Номинальное значение массы гирь, кг |
Пределы допускаемой абсолютной погрешности гирь, ±6m, мг, классов точности | |||
|
Е2 |
F1 |
F2 |
M1 | |
|
2000 |
30000 |
100000 | ||
|
1000 |
16000 |
50000 | ||
|
500 |
2500 |
8000 |
25000 | |
|
200 |
1000 |
3000 |
10000 | |
|
100 |
500 |
1600 |
5000 | |
|
50 |
80 |
250 |
800 |
2500 |
|
20 |
30 |
100 |
300 |
1000 |
|
10 |
16 |
50 |
160 |
500 |
|
5 |
8 |
25 |
80 |
250 |
|
2 |
3 |
10 |
30 |
100 |
|
1 |
1,6 |
5 |
16 |
50 |
|
0,5 |
0,8 |
2,5 |
8 |
25 |
|
0,2 |
0,3 |
1 |
3 |
10 |
|
0,1 |
0,16 |
0,5 |
1,6 |
5 |
|
0,05 |
0,10 |
0,3 |
1 |
3 |
|
0,02 |
0,08 |
0,25 |
0,8 |
2,5 |
|
0,01 |
0,06 |
0,2 |
0,6 |
2 |
|
0,005 |
0,05 |
0,16 |
0,5 |
1,6 |
|
0,002 |
0,04 |
0,12 |
0,4 |
1,2 |
|
0,001 |
0,03 |
0,1 |
0,3 |
1 |
|
0,0005 |
0,025 |
0,08 |
0,25 |
0,8 |
|
0,0002 |
0,02 |
0,06 |
0,2 |
0,6 |
|
0,0001 |
0,016 |
0,05 |
0,16 |
0,5 |
|
0,00005 |
0,012 |
0,04 |
0,12 |
0,4 |
|
0,00002 |
0,01 |
0,03 |
0,1 |
0,3 |
|
0,00001 |
0,008 |
0,025 |
0,08 |
0,25 |
|
0,000005 |
0,006 |
0,02 |
0,06 |
0,2 |
|
0,000002 |
0,006 |
0,02 |
0,06 |
0,2 |
|
0,000001 |
0,006 |
0,02 |
0,06 |
0,2 |
Таблица 2 - Номинальные значения массы и диапазоны допускаемых значений плотности материала гирь
|
Номинальное значение массы гирь, г |
Диапазоны допускаемых значений плотности материала гирь, 103 кгм-3, классов точности | |||
|
Е2 |
F1 |
F2 |
M1 | |
|
Не менее 100 |
От 7,81 до 8,21 |
От 7,39 до 8,73 |
От 6,4 до 10,7 |
Не менее 4,4 |
|
50 |
От 7,74 до 8,28 |
От 7,27 до 8,89 |
От 6,0 до 12,0 |
Не менее 4,0 |
|
20 |
От 7,50 до 8,57 |
От 6,6 до 10,1 |
От 4,8 до 24,0 |
Не менее 2,6 |
|
10 |
От 7,27 до 8,89 |
От 6,0 до 12,0 |
Не менее 4,0 |
Не менее 2,0 |
|
5 |
От 6,9 до 9,6 |
От 5,3 до 16,0 |
Не менее 3,0 | |
|
2 |
От 6,0 до 12,0 |
Не менее 4,0 |
Не менее 2,0 | |
|
1 |
От 5,3 до 16,0 |
Не менее 3,0 | ||
|
0,5 |
Не менее 4,4 |
Не менее 2,2 | ||
|
0,2 |
Не менее 3,0 | |||
Таблица 3 - Параметры и максимальные значения шероховатости поверхности гирь
|
Параметр шероховатости поверхности гирь |
Максимальные значения шероховатости поверхности гирь, мкм, классов точности | ||
|
Е2 |
F1 |
F2 | |
|
Rz |
1 |
2 |
5 |
|
Ra |
0,2 |
0,4 |
1 |
Таблица 4 - Пределы допускаемых абсолютных значений остаточной намагниченности
|
Пределы допускаемых абсолютных значений остаточной намагниченности гирь, мкТл, классов точности | |||
|
Е2 |
F1 |
F2 |
М1 |
|
8 |
25 |
80 |
250 |
Таблица 5 - Пределы допускаемых абсолютных значений магнитной восприимчивости гирь
|
Номинальное значение массы гирь, г |
Пределы допускаемых абсолютных значений магнитной восприимчивости гирь классов точности | ||
|
Е2 |
F1 |
F2 | |
|
Не более 1 |
0,9 |
10 |
- |
|
От 2 до 10 |
0,18 |
0,7 |
4 |
|
Не менее 20 |
0,07 |
0,2 |
0,8 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С: | |
|
- для гирь классов точности Е2, F1, F2 |
от +10 до +35 |
|
- для гирь классов точности М1 |
от -30 до +50 |
|
Изменение температуры в течение 1 ч, °С, не более: | |
|
- для гирь классов точности Е2, F1, F2 |
0,5 |
|
- для гирь классов точности М1 |
2 |
|
Относительная влажность воздуха, % |
от 30 до 80 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Средняя наработка до первого отказа, ч |
4000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится в виде наклейки, металлографики или лазерной гравировки на футляр, а также типографским способом на титульный лист документа «Паспорт. Руководство по эксплуатации».
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Набор гирь в футляре |
ГО-ПН - ХХХ у (П)(Р)(М)(У)(С) |
1 шт. |
|
Паспорт. Руководство по эксплуатации* |
ПК 323056-00.00 или ПК 323070-00.00 или ПК 323071-00.00 или ПК 323072-00.00 или ПК 323118-00.00 или ПК 323119-00.00 |
1 экз. |
|
Перчатки** |
2 шт. | |
|
Захват для гирь** |
1 шт. | |
|
Кисточка* * |
1 шт. | |
|
Пинцет* * |
1 шт. | |
|
* допускается поставлять одному заказчику на всю партию * * поставляется по отдельному заказу | ||
Сведения о методах измерений
приведены в разделе 4 «Паспорт. Руководство по эксплуатации».
Нормативные документы
ГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е1, Е2, F1, F2, М1, М1-2, М2, М2-3 и М3.
Часть 1. Метрологические и технические требования
Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной
поверочной схемы для средств измерений массы»
