Трансформаторы напряжения VDGW 2, VGX 1
| Номер в ГРСИ РФ: | 68892-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Takaoka Toko Co., Ltd.", Япония |
|
68892-17: Описание типа
2017-68892-17.pdf
|
Скачать | 81.7 КБ |
Трансформаторы напряжения VDGW 2, VGX 1 (далее по тексту - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением 110 и 220 кВ в составе комплектных распределительных устройств с элегазовой изоляцией.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68892-17 |
| Действует | по 06.10.2022 |
| Наименование | Трансформаторы напряжения |
| Модель | VDGW 2, VGX 1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3faccf78-32a0-f7d2-2b19-09abfd3a4da3 |
Производитель / Заявитель
Фирма "Takaoka Toko Co., Ltd.", ЯПОНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
68892-17: Описание типа
2017-68892-17.pdf
|
Скачать | 81.7 КБ |
Описание типа
Назначение
Трансформаторы напряжения VDGW 2, VGX 1 (далее по тексту - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением 110 и 220 кВ в составе комплектных распределительных устройств с элегазовой изоляцией.
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции напряжения переменного тока в первичной обмотке в напряжение переменного тока во вторичных обмотках при неизменной частоте и без существенных потерь мощности.
Трансформаторы представляют собой трансформаторы напряжения индуктивного типа. Первичная и вторичные обмотки расположены в баке из алюминиевого сплава, заполненном электротехническим газом (элегазом). В качестве изолирующей среды во внутренних полостях трансформаторов между слоями обмоток служит элегаз и полимерная пленка. На боковой части корпуса трансформатора находится коробка выводов вторичных обмоток. Крышка коробки выводов вторичных обмоток пломбируется для предотвращения несанкционированного доступа. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной, расположенный на боковой части корпуса трансформатора.
По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.

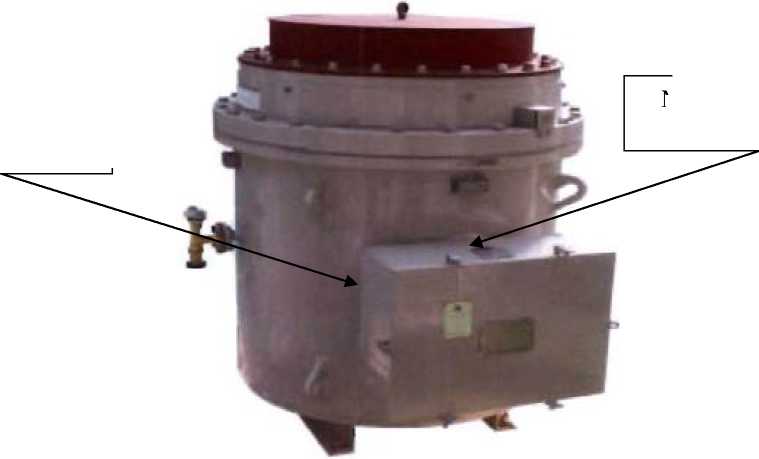

Внешний вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Место пломбирования
Место нанесения
Рисунок 1 - Внешний вид трансформаторов, места пломбирования и нанесения знака поверки
знака поверки
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |
|
VGX 1 |
VDGW 2 | |
|
Наибольшее рабочее напряжение, кВ |
300 |
145 |
|
Выдерживаемое напряжение грозового импульса, В |
1050 |
650 |
|
Номинальное напряжение, В: - первичной обмотки |
220000/\3 |
110000/^3 |
|
- вторичной обмотки |
100/\3; 100/\3; 100 |
100/\3; 100/\3; 100 |
|
Номинальная мощность основных (дополнительных) вторичных обмоток при коэффициенте мощности cos ф=0,8, В^А |
от 10 до 500 |
от 10 до 500 |
|
Классы точности основных вторичных обмоток для измерений |
0,1; 0,2; 0,5; 1,0; 3,0 |
0,1; 0,2; 0,5; 1,0; 3,0 |
|
Классы точности дополнительных вторичных обмоток для защиты |
3P; 6P |
3P; 6P |
|
Номинальная частота переменного тока, Гц |
50 | |
|
Номинальное давление заполненного газа SF6 (при температуре 20 °С), МПа |
0,4 | |
|
Габаритные размеры, мм, не более | ||
|
- длина |
640 |
860 |
|
- ширина |
800 |
1220 |
|
- высота |
1000 |
950 |
|
Масса, кг, не более |
9000 |
1800 |
|
Средняя наработка на отказ, ч |
86840 | |
|
Средний срок службы, лет |
30 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность
Комплектность трансформаторов представлена в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Трансформатор напряжения VDGW 2 (VGX 1) |
1 шт. |
|
Паспорт |
1 экз. |
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки представлены в таблице 3.
Таблица 3
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде |
|
Преобразователи напряжения измерительные высоковольтные емкостные масштабные ПВЕ |
32575-11 |
|
Прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» |
52854-13 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт трансформатора.
Сведения о методах измерений
отсутствуют.
Нормативные документы
VDGW 2, VGX 1
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
