Регистраторы многоканальные технологические РМТ 19
| Номер в ГРСИ РФ: | 68902-17 |
|---|---|
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Регистраторы многоканальные технологические РМТ 19 (далее по тексту - РМТ) предназначены для измерений, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное электрическое сопротивление, или в цифровой сигнал на базе интерфейса RS-485 с протоколом обмена MODBUS RTU, или интерфейса Ethernet с протоколом обмена MODBUS ТСР, или в унифицированные сигналы силы постоянного тока от 4 до 20 мА и (или) в цифровой сигнал с протоколом обмена HART.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68902-17 | ||||||
| Действует | по 06.10.2027 | ||||||
| Наименование | Регистраторы многоканальные технологические | ||||||
| Модель | РМТ 19 | ||||||
| Приказы |
№2636 от
03.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8958aeaa-a762-82d5-c194-e2fbaac74d6d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НПП «ЭЛЕМЕР», РОССИЯ, 124489, г. Москва, г. Зеленоград, проезд 4807-й, д. 7, стр. 1
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
2526
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2525 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68902-17: Описание типа
2024-68902-17.pdf
Файл устарел
|
Скачать | 817.7 КБ | |
|
68902-17: Методика поверки
2017-mp68902-17.pdf
Файл устарел
|
Скачать | 750.6 КБ | |
|
68902-17: Описание типа
2024-68902-17-1.pdf
|
Скачать | 817.7 КБ | |
|
68902-17: Описание типа
2025-68902-17.pdf
|
Скачать | 295.8 КБ | |
|
68902-17: Методика поверки
2017-mp68902-17-1.pdf
|
Скачать | 750.6 КБ |
Описание типа
Назначение
Регистраторы многоканальные технологические РМТ 19 (далее по тексту - РМТ) предназначены для измерений, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователей термоэлектрических с НСХ по ГОСТ Р 8.585-2001), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока (по ГОСТ 26.011-80) или активное электрическое сопротивление, или в цифровой сигнал на базе интерфейса RS-485 с протоколом обмена MODBUS RTU, или интерфейса Ethernet с протоколом обмена MODBUS TCP, или в унифицированные сигналы силы постоянного тока от 4 до 20 мА и (или) в цифровой сигнал с протоколом обмена HART.
Описание
Принцип действия РМТ основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами РМТ и осуществляет связь с персональным компьютером через цифровой интерфейс. На сенсорном экране РМТ отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ. В зависимости от значения измеренного сигнала РМТ осуществляют регулирование значения физической величины за счет управления различными исполнительными устройствами.
РМТ являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть. Просмотр и изменение параметров конфигурации РМТ производится как с сенсорного экрана, так и с помощью внешнего программного обеспечения (ПО).
РМТ имеют модульную конструкцию, состоящую из базового блока с модулем питания и связи, индикатором и дополнительных модулей ввода/вывода. Базовый блок содержит:
- главный процессор;
- дисплей с сенсорной панелью;
- модуль питания;
- основные коммуникационные интерфейсы (USB Host - 3 канала, RS-485 - 2 канала и Ethernet);
- шесть слотов для установки модулей ввода/вывода.
В качестве входных модулей используются:
- 4-х канальный универсальный модуль аналогового входа со встроенными источниками питания постоянного тока 24 В;
- 8-ми канальный универсальный модуль аналогового входа без встроенных источников питания;
- 6-ти канальный универсальный модуль аналогового входа;
- 6-ти канальный модуль измерений силы постоянного тока от 0 до 20 мА с возможностью опроса первичных преобразователей с унифицированным выходным сигналом силы постоянного тока от 4 до 20 мА по протоколу HART, без встроенных источников питания;
- 12-ти канальный модуль дискретных входов, номинальное напряжение 24 В.
В качестве выходных модулей используются:
- 8-канальный модуль реле 5 A/250 В (напряжение переменного тока) или 0,1 A/250 В (напряжение постоянного тока);
- 12-канальный модуль твердотельных реле 0,1 А/250 В (напряжение переменного тока) или 0,1 А/250 В (напряжение постоянного тока);
- 4-канальный модуль токового выхода.
Знак утверждения типа наносится на переднюю панель РМТ и на маркировочную табличку, закрепленную на корпусе РМТ, термотрансферным способом. Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится термотрансферным способом на маркировочную табличку, закрепленную на корпусе.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид РМТ с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1. Обозначение мест нанесения пломбировки, приведено на рисунке 2. Корпус РМТ может изготавливаться в различных цветовых решениях.

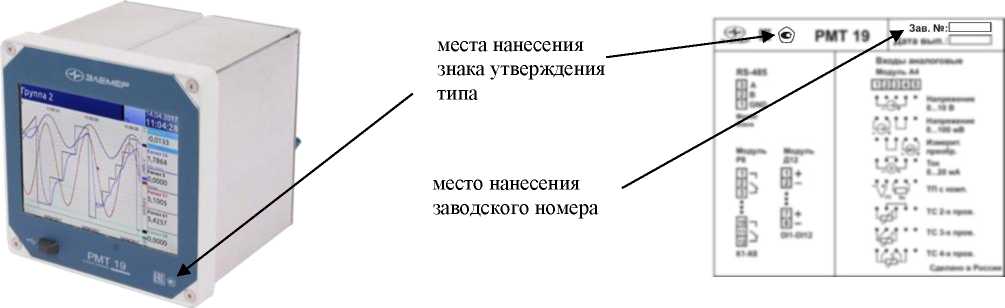

Рисунок 1 - Общий вид регистратора многоканального технологического РМТ 19 и обозначения мест нанесения знака утверждения типа и заводского номера.
места нанесения пломбы
Рисунок 2 - Обозначения мест нанесения пломбировки
Программное обеспечение
В РМТ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль РМТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия РМТ с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики РМТ.
Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках, и способах их устранения. Идентификационные данные внутреннего и внешнего ПО приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DataViewStudio_2.13_install.EXE |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.13 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ELEMER-RMT19_ver0.1.3.186.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.1.3.186 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики РМТ
|
Измеряемая величина (входной сигнал) |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений), для индекса заказа |
Тип НСХ первичного преобразователя, тип входного сигнала | |
|
А |
В | |||
|
Температура |
от -50 °С до +200 °С |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
50М, 50П,100М, 100П, Pt100, Pt5002), Pt10002) |
|
от -200 °С до +600 °С |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
50П, 100П, Pt100, Pt5002), Pt10002) | |
|
от -60 °С до +180 °С |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
100Н, 500Н2), 1000Н2) | |
|
от -50 °С до +1100 °С |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
J | |
|
от-200 °С до +1200°С |
±(0,25 + е.м.р. 1)) |
±(0,35 + е.м.р. 1)) | ||
|
от -50 °С до +600 °С |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
L | |
|
от -200 °С до +800 °С |
±(0,25 + е.м.р. 1)) |
±(0,35 + е.м.р. 1)) | ||
|
от -50 °С до +1300 °С |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
К | |
|
от-200 °С до +1370°С |
±(0,25 + е.м.р. 1)) |
±(0,35 + е.м.р. 1)) | ||
|
от 0 °С до +1700 °С |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
R | |
|
от -50 °С до +1760 °С |
±(0,25 + е.м.р. 1)) |
±(0,35 + е.м.р. 1)) | ||
|
от 0 °С до +1700 °С |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
S | |
|
от -50 °С до +1760 °С |
±(0,25 + е.м.р. 1)) |
±(0,35 + е.м.р. 1)) | ||
|
от +300 °С до +1800°С |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
B | |
|
от 0 °С до +2500 °С |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
А-1 | |
|
от 0 °С до +1800 °С |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
А-2 | |
|
от 0 °С до +1800 °С |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
А-3 | |
|
от -200 до +1000°С |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
Е | |
|
от -50 °С до +400 °С |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
Т | |
|
от -200 °С до +400 °С |
±(0,25 + е.м.р. 1)) |
±(0,35 + е.м.р. 1)) | ||
|
от -40 °С до +1300 °С |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
N | |
|
от-200 °С до +1300°С |
±(0,25 + е.м.р. 1)) |
±(0,35 + е.м.р. 1)) | ||
|
Сила постоянного тока |
от 0 до 5 мА |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
унифицированный |
|
от 4 до 20 мА |
±(0,075 + е.м.р. 1)) |
±(0,15 + е.м.р. 1)) | ||
|
от 0 до 20 мА | ||||
|
Измеряемая величина (входной сигнал) |
Диапазон измерений |
Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений), для индекса заказа |
Тип НСХ первичного преобразователя, тип входного сигнала (аналоговый) входной сигнал | |
|
А |
В | |||
|
Напряжение постоянного тока |
от 0 до 30 мВ |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) | |
|
от 0 до 50 мВ | ||||
|
от 0 до 100 мВ | ||||
|
от 0 до 500 мВ2) | ||||
|
от 0 до 10 В |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) | ||
|
Электрическое сопротивление постоянному току |
от 0 до 80 Ом |
±(0,1 + е.м.р. 1)) |
±(0,2 + е.м.р. 1)) |
унифицированный (аналоговый) входной сигнал |
|
от 0 до 150 Ом | ||||
|
от 0 до 300 Ом | ||||
|
от 0 до 1500 Ом 2) | ||||
|
от 0 до 3000 Ом 2) | ||||
|
Входной сигнал от потенциометрического датчика с номинальным сопротивление м от 0,9 до 10,5 кОм |
от 0 до 100 % |
±(0,15 + е.м.р. 1)) |
±(0,25 + е.м.р. 1)) |
аналоговый входной сигнал |
1) Одна единица наименьшего разряда, выраженная в процентах от диапазона измерений.
2) По отдельному заказу.
Таблица 4 - Метрологические характеристики РМТ
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, % (от диапазона измерений)/10 °С |
±0,5y |
|
Пределы допускаемой дополнительной погрешности РМТ для конфигурации с ТП, вызванной изменением температуры их свободных концов, °С |
±1 |
|
Пределы допускаемой основной приведенной погрешности срабатывания сигнализации, % (от диапазона измерений) |
±Y |
|
Пределы допускаемой основной погрешности токового выхода, % |
±(k| y | + 0,2)* |
|
* y — предел основной приведенной погрешности из таблицы 3; k - коэффициент, равный отношению диапазона измерений к диапазону преобразования токового выхода, при сопротивлении нагрузки Rн = 0,4 кОм для выходов от 0 до 20 мА, от 4 до 20 мА и Rн = 2 кОм для выхода от 0 до 5 мА | |
Таблица 5 - Технические характеристики РМТ
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 130 до 249 от 50 до 60 от 150 до 249 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Габаритные размеры, (высотахширинахдлина), мм, не более - монтажная глубина, мм |
152x152x167,5 150 |
|
Масса, кг, не более |
2 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от -20 до +50 до 95 |
|
Средняя наработка на отказ, ч, не менее |
64000 |
|
Средний срок службы, лет, не менее |
8 |
|
Маркировки взрывозащиты |
[Ex ia Ga] IIC X |
Знак утверждения типа
знак утверждения типа наносится на переднюю панель РМТ и на маркировочную табличку, закрепленную на корпусе РМТ, термотрансферным способом и (или) на руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Регистратор многоканальный технологический |
РМТ 19 (НКГЖ.411124.009) |
1 шт. |
|
Комплект монтажных частей |
НКГЖ.411911.059 |
1 шт. |
|
Комплект инструмента и принадлежностей |
НКГЖ.411914.060 |
1 шт. |
|
Комплект программного обеспечения |
НКГЖ.411919.011 |
1 шт. |
|
Руководство по эксплуатации |
НКГЖ.411124.009РЭ |
1 экз. |
|
Паспорт |
НКГЖ.411124.009ПС |
1 экз. |
Сведения о методиках (методах) измерений приведены в п. 3.3 документа НКГЖ.411124.009РЭ.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 26.51.45-151-13282997-2017 Регистраторы многоканальные технологические РМТ 19. Технические условия
