Расходомеры-счетчики жидкости ультразвуковые НОТА-В
| Номер в ГРСИ РФ: | 68932-17 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НТЦ "Автоматизация, измерения, инжиниринг", г.Альметьевск |
Расходомеры-счётчики жидкости ультразвуковые НОТА-В (далее - расходомеры) предназначены для измерения объёмного расхода и объёма жидких сред в системах поддержания пластового давления в нефтедобывающей отрасли.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68932-17 |
| Действует | по 23.10.2027 |
| Наименование | Расходомеры-счетчики жидкости ультразвуковые |
| Модель | НОТА-В |
| Приказы |
№2216 от
14.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fa1c212c-5c16-f7ed-32e5-68cccbed75fb |
Производитель / Заявитель
ООО НТЦ «Автоматизация, измерения, инжиниринг», РОССИЯ, 423450, Республика Татарстан, г. Альметьевск, ул. Защитников Отечества, д. 14
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
5552
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5519 (99%) |
| Неуспешных поверок (СИ непригодно) | 33 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68932-17: Описание типа
2024-68932-17.pdf
Файл устарел
|
Скачать | 237.1 КБ | |
|
68932-17: Методика поверки
2022-mp68932-17.pdf
Файл устарел
|
Скачать | 246.7 КБ | |
|
68932-17: Описание типа
2024-68932-17-1.pdf
|
Скачать | 237.1 КБ | |
|
68932-17: Описание типа
2025-68932-17.pdf
|
Скачать | 579.8 КБ | |
|
68932-17: Методика поверки
2022-mp68932-17-1.pdf
|
Скачать | 246.7 КБ |
Описание типа
Назначение
Расходомеры-счётчики жидкости ультразвуковые НОТА-В (далее - расходомеры) предназначены для измерения объёмного расхода и объёма жидких сред в системах поддержания пластового давления в нефтедобывающей отрасли.
Описание
Принцип действия ультразвукового расходомера основан на перемещении акустических колебаний движущейся средой. Расходомер формирует ультразвуковые сигналы (УЗС), направленные по и против потока жидкости и по измеренной разнице времён прохождения ультразвуковых сигналов по направлению потока жидкости в трубопроводе и против него рассчитывает объёмный расход жидкости.
Расходомер состоит из измерительной камеры (ИК) с двумя ультразвуковыми датчиками и датчиком температуры, и корпуса, в котором расположен измеритель комбинированный.
Формирование УЗС производится двумя ультразвуковыми датчиками, установленными на измерительной камере расходомера. Работа ультразвуковых датчиков, образующих один измерительный канал, в режиме излучения и приёма происходит попеременно, обеспечивая распространение УЗС по и против потока жидкости.
Измеритель комбинированный преобразует принятые УЗС в цифровую форму, оценивает качество принятых сигналов по величине их ослабления при прохождении через измерительный тракт и коэффициенту корреляции с зондирующим сигналом, оценивает величину соотношения сигнал / шум и, по пригодным для дальнейшей обработке сигналам, осуществляет измерение разности времён задержки, по которой вычисляет объёмный расход жидкости в трубопроводе и передаёт данные об объёмном расходе на импульсный, дискретный и цифровой выходы расходомера.
Расходомеры соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищённость прибора обеспечивается видом взрывозащиты «Искробезопасная электрическая цепь i» по ГОСТ 30852.10-2002 и выполнением конструкции в соответствии с требованиями ГОСТ 30852.0-2002.
Расходомер выводит информацию об измеренном расходе на внешние устройства с помощью импульсного, дискретного и цифрового выходов.
Напряжение питания импульсного выхода от 5 до 24 В. Рекомендуемое сопротивление нагрузки 3 кОм ± 10 %, при этом амплитуда импульсов от 4 до 24 В. Количество импульсов в секунду на импульсном выходе пропорционально измеренному расходу и обратно пропорционально весу импульса. Длительность импульса на импульсном выходе обратно пропорциональна количеству импульсов в секунду. Вес импульса устанавливается программным способом из ряда допустимых значений [0,1; 1; 10; 100; 1000] л/имп.
Передача информации по цифровому выходу осуществляется по интерфейсу RS-485 (скорость передачи 19200 Бод) в соответствии с протоколом Modbus RTU в качестве подчинённого устройства.
Дискретный выход содержит информацию о направлении потока: замкнутое состояние ключа соответствует положительному направлению потока жидкости в трубопроводе.
Расходомер выпускается в 5 модификациях, отличающихся диаметром условного прохода: 32, 50, 100, 150, 200 мм. Модификация с диаметром условного прохода 50 мм выпускается в двух исполнениях 50 и 50/100, отличающихся присоединительными размерами.
Для всех модификаций обеспечивается измерение расхода и объёма при протекании потока измеряемой жидкости как в прямом, так и в обратном направлении (реверс).
Расходомер имеет архив, обеспечивающий хранение в энергонезависимой памяти информации о результатах измерений и состоянии прибора. Объем архива не менее 1400 записей. Период архивирования может быть установлен в диапазоне от 30 минут до 24 часов с шагом 30 мин.
События, связанные с изменением настроек расходомера, фиксируются во встроенном журнале событий, хранящемся в энергонезависимой памяти расходомера. Объем журнала событий - не менее 450 записей.
Внешний вид расходомера показан на рисунке 1.
Рисунок 1 - Внешний вид расходомера
Пломбирование осуществляется путём установки мастичной пломбы в пломбировочную чашку на защитной пластине, ограничивающей доступ к измерителю комбинированному.

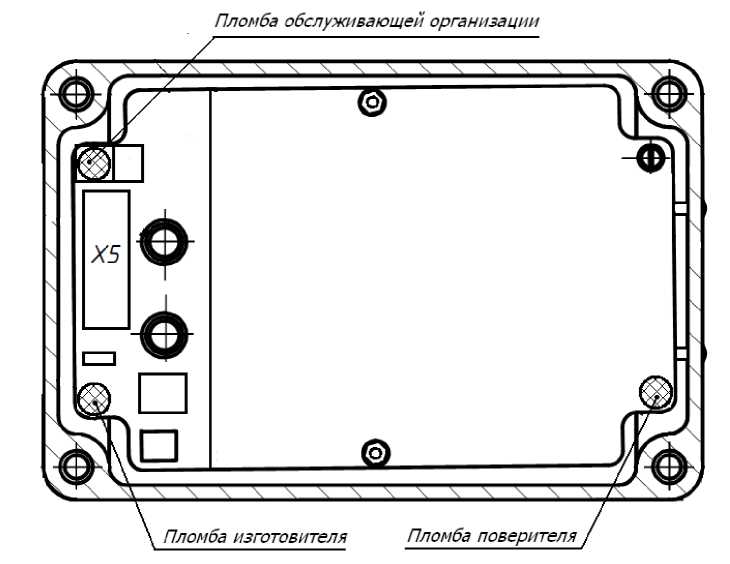

Схема пломбировки расходомера приведена на рисунке 2.
Знак поверки наносится на свидетельство о поверке или в паспорт расходомеров-счетчиков жидкости ультразвуковых НОТА-В, а также на мастику при пломбировании расходомера в соответствии с рисунком 2.
Пломба поверителя
Пломба изготовителя
Пломба обслуживающей организации
Рисунок 2 - Места пломбирования расходомера
Программное обеспечение
Программное обеспечение (ПО) расходомера представлено интегрированным (встроенным) ПО микроконтроллеров цифровой обработки сигналов (МК ЦОС) и обработки информации (МК ОИ), расположенных на печатной плате, размещённой внутри корпуса расходомера. Цифровой интерфейс информационного обмена с внешними устройствами выполнен защищённым и не позволяет оказывать влияние на встроенное ПО. Идентификационные признаки встроенного ПО расходомера указаны в таблицах 1 и 2.
Идентификационные данные встроенного программного обеспечения расходомера приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения микроконтроллеров
цифровой обработки сигналов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Digital Signal Processing |
|
Номер версии (идентификационный номер ПО) |
Не присвоен |
|
Цифровой идентификатор ПО |
Не требуется, исполняемый код недоступен для считывания и модификации |
Таблица 2 - Идентификационные данные программного обеспечения микроконтроллеров обработки информации
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Information Processing |
|
Номер версии (идентификационный номер ПО) |
Не присвоен |
|
Цифровой идентификатор ПО |
Не требуется, исполняемый код недоступен для считывания и модификации |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 3, 4.
Таблица 3 - Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма
|
Модификация (исполнение) |
Диаметр условного прохода, мм |
Диапазон расходов, м3/час |
Пределы допускаемой относительной погрешности, % | |
|
от |
до | |||
|
32 |
32 |
0,2 |
0,8 |
±3,0 |
|
0,8 |
40,0 |
±1,5 | ||
|
50 (50) |
50 |
0,3 |
1,0 |
±3,0 |
|
1,0 |
100,0 |
±1,5 | ||
|
50 (50/100) |
50 |
0,2 |
1,0 |
±3,0 |
|
1,0 |
100,0 |
±1,5 | ||
|
100 |
100 |
1,0 |
3,0 |
±3,0 |
|
3,0 |
340,0 |
±1,5 | ||
|
150 |
150 |
2,5 |
7,0 |
±3,0 |
|
7,0 |
750,0 |
±1,5 | ||
|
200 |
200 |
4,0 |
13,0 |
±3,0 |
|
13,0 |
1350,0 |
±1,5 | ||
аблица 4 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры измеряемой среды, °С |
от -5 до +125 |
|
Пределы допускаемой абсолютной погрешности измерений |
±1 |
|
температуры, °C | |
|
Измеряемая среда |
минерализованная вода неагрессивная к стали марки 12Х18Н10Т |
|
Параметры измеряемой среды: | |
|
- максимальное давление измеряемой среды, МПа |
25 |
|
- содержание механических примесей, г/л, не более |
20 |
|
- содержание свободного газа, %, не более |
5 |
|
- максимальный размер пузырьков газа, мм, не менее |
1 |
|
- степень минерализации, г/л, не более |
20 |
|
Наименование характеристики |
Значение |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
ГруппаN2 |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254-2015 |
IP 67 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
500 230 200 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающей среды (с учетом конденсации влаги) при температуре +30 ° С и более низких температурах, % |
от -45 до +70 от 84 до 106,7 до 100 |
|
Номинальный диапазон напряжений питания постоянного тока, В |
от 9 до 24 |
|
Маркировка взрывозащиты |
1ExibIIBT5 |
|
Масса, кг, не более |
54 |
|
Потребляемая мощность, Вт, не более |
0,8 |
|
Среднее время наработки на отказ, часов, не менее |
100 000 |
|
Срок службы, лет, не менее |
9 |
Знак утверждения типа
наносится на шильдик, прикреплённый к измерительной камере и в правом верхнем углу титульного листа руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки расходомеров приведен в таблице 5.
Таблица 5 - Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счётчик жидкости ультразвуковой НОТА-В |
А2ИН.407351.003 |
1 шт. |
|
Источник питания |
— |
1 шт. |
|
Кабель связи |
— |
1 шт.1) |
|
Комплект монтажных частей |
А2ИН.407351.003 Д2 |
1 к-т.1) |
|
Расходомер-счётчик жидкости ультразвуковой НОТА-В. Паспорт |
А2ИН.407351.003 ПС |
1 экз. |
|
Расходомер-счётчик жидкости ультразвуковой НОТА-В. Руководство по эксплуатации |
А2ИН.407351.003 РЭ |
1 экз. |
|
Расходомер-счётчик жидкости ультразвуковой НОТА-В. Методика поверки |
А2ИН.407351.003 Д4 |
1 экз. |
|
1) Примечание - позиции поставляются по отдельному заказу. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
А2ИН.407351.003 ТУ Расходомер-счётчик жидкости ультразвуковой НОТА-В.
Технические условия
