Установка поверочная трубопоршневая двунаправленная DANIEL-200
| Номер в ГРСИ РФ: | 68959-17 |
|---|---|
| Производитель / заявитель: | Фирма "Emerson Process Management GmbH & Co. OHG", Германия |
Установка поверочная трубопоршневая двунаправленная DANIEL-200 (далее - ТПУ) предназначена для измерений, хранения и передачи единицы объема жидкости на узле учета нефти СИКН № 581 ТИП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь».
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 68959-17 | ||||||
| Наименование | Установка поверочная трубопоршневая двунаправленная | ||||||
| Модель | DANIEL-200 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1f674c7e-f95c-f4ce-31d7-bc3b39ce043c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "Daniel Measurement and Control Inc. / Division of Emerson Process Management", США
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68959-17: Описание типа
2023-68959-17.pdf
|
Скачать | 2.6 MБ | |
|
68959-17: Методика поверки
2023-mp68959-17.pdf
|
Скачать | 81 КБ |
Описание типа
Назначение
Установка поверочная трубопоршневая двунаправленная DANIEL-200 (далее - ТПУ) предназначена для измерений, хранения и передачи единицы объема жидкости на узле учета нефти СИКН № 581 ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь».
Описание
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода, сигнал с которого подается на вход системы обработки информации СИКН № 581 ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь». Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов преобразователя расхода пропорционально объему жидкости, прошедшему через поверяемый преобразователь расхода и равного вместимости калиброванного участка ТПУ.
ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный двумя парами сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень, срдства измерений давления и температуры. В составе ТПУ применены средства измерений утвержденного типа, указанные в таблице 1.
Таблица 1 - Перечень средств измеренийустановленных на ТПУ
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Датчики температуры 3144Р |
39539-08 |
|
Преобразователи давления измерительные 3051S |
24116-02 |
|
Термометры ртутные стеклянные лабораторные ТЛ-4 |
303-91 |
|
Манометры избыточного давления показывающие для точных измерений МТИф |
34911-11 |
ТПУ имеет стационарное исполнение.
Общий вид ТПУ приведен на рисунке 1.
Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, охватывающих клеммную коробку детектора и проходящих через отверстия на задней крышке клеммной коробки детектора, и на одной из шпилек каждого фланцевого соединения калиброванного участка. Места установки пломб приведены на рисунке 2. Знак поверки наносится на свидетельство о поверке, а также на пломбы, установленные в соответствии с рисунком 2.
Заводской номер ТПУ нанесен ударным способом на металлическую табличку, которая прикреплена на основание площадки обслуживания ТПУ.
Рисунок 1 - Общий вид ТПУ

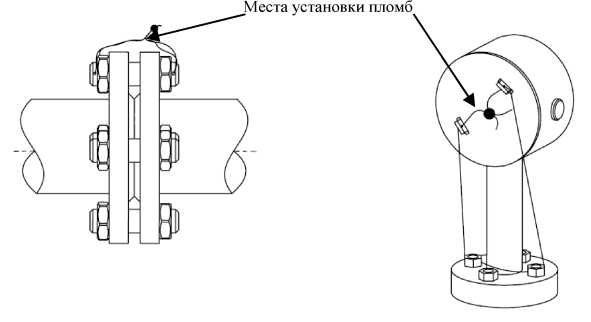

Фланец калиброванного участка ТПУ Детекторы
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении вместимости калибровочного участка, % |
±0,1 |
|
Рабочий диапазон расхода, м3/ч |
от 30 до 180 |
|
Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении равном нулю, м3 - детектора А-С-А - детектора B-D-B |
1,131629 1,131669 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Диапазон температуры измеряемой среды, °С |
от +5 до +40 |
|
Давление измеряемой среды, МПа, не более |
5,0 |
|
Диапазон вязкости кинематической рабочей среды, сСт |
от 2 до 300 |
|
Содержание свободного газа |
не допускается |
|
Диаметр калиброванного участка, мм |
254,508 |
|
Толщина стенок калиброванного участка, мм |
9,2710 |
|
Материал трубопровода калиброванного участка |
сталь углеродистая |
|
Температура окружающей среды, °С |
от -45 до +50; |
|
Электропитание: - напряжение переменного тока, В - частота, Г ц |
230/400; 50±1. |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится в центре нижней части титульного листа формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная трубопоршневая двунаправленная, зав. № MDP-644 |
DANIEL-200 |
1 шт. |
|
Руководство по эксплуатации и обслуживанию |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Комплект ЗИП |
- |
1 компл. |
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
