Весы вагонные РУБИН

Назначение

Весы вагонные РУБИН (далее - весы) предназначены для:

- повагонного статического измерения массы порожних и груженых вагонов с сухими сыпучими, твердыми, а также жидкими грузами любой вязкости;

- повагонного или потележечного измерения в движении массы порожних и груженых вагонов и/или поездов в целом с сухими сыпучими, твердыми, а также жидкими грузами;

- измерения массы тележки вагона при статическом взвешивании и взвешивании в движении.

Описание

Принцип действия весов основан на преобразовании нагрузки в электрический аналоговый сигнал с последующим его преобразованием в цифровой и выводом результатов измерений на устройства для их отображения и/или регистрации.

Весы состоят из грузоприемного устройства (далее - ГПУ), которое включает в себя от 1 до 4 весовых платформ, установленных на цифровые или аналоговые датчики (далее -датчик), подключаемые посредством устройства обработки аналоговых данных (далее - УОАД) -прибора весоизмерительного ПВ-15 или терминала (ов) со встроенным УОАД к программнотехническому комплексу (далее - ПТК), выполненному на базе персонального компьютера или контроллера.

В весах предусмотрены следующие основные устройства:

а) при статическом взвешивании:

- полуавтоматическое устройство установки на нуль (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.2);

- устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.4);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, п. Т.2.7.3);

- устройство выборки массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);

б) при взвешивании в движении:

- устройство первоначальной установки нуля;

- устройство автоматической установки нуля;

- устройство распознавания вагонов;

- устройство отображения результатов взвешивания (массы вагона, состава) и печати;

- устройство автоматического определения положения локомотива и исключения его массы из результатов взвешивания при взвешивании вагонов без расцепки;

- устройство автоматического определения направления движения;

- устройство сигнализации о превышении предела допускаемой скорости движения.

Маркировочная табличка изготавливается из пластины или наклейки и устанавливается на ГПУ весов и/или УОАД. От снятия маркировочной таблички предусмотрена защита несъемным контрольным знаком.

На табличке нанесена следующая маркировка:

- торговая марка изготовителя и его полное наименование;

- обозначение типа весов;

- серийный номер;

- направление движения (если взвешивание возможно только в одном направлении);

- напряжение питания, В;

- частота, Гц;

- диапазон температур, °С;

- идентификатор программного обеспечения;

- знак утверждения типа;

- класс точности по ГОСТ OIML R 76-1-2011;

- класс точности при взвешивании вагонов по ГОСТ 8.647-2015;

- класс точности при взвешивании состава из вагонов в целом по ГОСТ 8.647-2015;

- максимальная нагрузка в виде: Мах =  т;

- максимальная нагрузка на платформу в виде: Махп =

- минимальная нагрузка в виде: Min =

- минимальная нагрузка на платформу в виде Minn =

- цена деления при взвешивании в движении в виде: d =  кг;

- поверочный интервал весов при статическом взвешивании в виде: e =  кг;

- максимальная рабочая скорость в виде: vmax=  км/ч;

- минимальная рабочая скорость в виде: vmin =...... км/ч

Весы выпускаются в следующих исполнениях РУБИН-[1] ([2/3]-[4]-[5]/[6])-([7][8])/[9][10][11], которые отличаются режимом взвешивания, значением максимальных нагрузок при разных режимах взвешивания, действительной ценой деления, классами точности, числом поверочных интервалов, количеством интервалов взвешивания, количеством весовых платформ в ГПУ, типом используемых терминалов или устройств обработки аналоговых данных и типом датчиков. Расшифровка обозначений исполнений весов приведена в таблице 1.

Таблица 1 - Обозначение исполнений весов

Продолжение таблицы 1

Пример записи при заказе весов:

РУБИН-СД(100/100-20-0,2/0,2) - (51)/2 3 1

Весы для статического взвешивания и взвешивания в движении, максимальная нагрузка 100 т при статическом взвешивании и 100 т при взвешивании в движении, цена деления при взвешивании в движении 20 кг; класс точности при взвешивании в движении вагона 0,2, состава 0,2; весы однодиапазонные с числом поверочных интервалов в режиме статического взвешивания 5000, с двумя весовыми платформами, тип используемого УОАД ПВ-15, тип используемых датчиков С16А.

Общий вид весов представлен на рисунке 1.

Схемы пломбировки УОАД и терминалов от несанкционированного доступа представлены на рисунках 2 и 3.

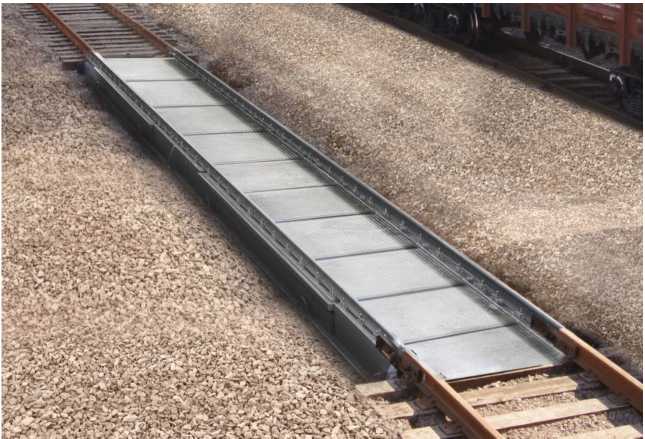

Рисунок 1 - Общий вид весов

Место пломбировки для нанесения знака поверки или знака поверки в виде разрушаемой наклейки

Рисунок 2 - Схема пломбировки УОАД ПВ-15 от несанкционированного доступа

Терминал ПВ-22

наклейки

Место пломбировки для нанесения знака поверки или знака поверки в виде разрушаемой

Место пломбировки для нанесения знака поверки или знака поверки в виде разрушаемой наклейки

Терминал WE2111

Терминал ПВ-24

Место пломбировки для нанесения знака поверки в виде разрушаемой наклейки

Место пломбировки для нанесения знака поверки или знака поверки в виде разрушаемой наклейки

Терминал WE2110

Рисунок 3 - Схемы пломбировки терминалов ПВ-22, ПВ-24, WE2110, WE2111 от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) весов представлено встроенным ПО терминалов и ПТК, используемым в стационарной (закрепленной) аппаратной части с определенными программными средствами и автономным ПО АРМ «Весы вагонные» или ПО АРМ «Весы статические».

В терминалах ПВ-22, ПВ-24, WE2110, WE2111 защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Идентификационные данные ПО терминалов отображаются на их дисплеях при включении и представлены в таблице 2.

Автономное ПО АРМ «Весы статические» и ПО АРМ «Весы вагонные» состоит из метрологически значимой и метрологически незначимой частей. Метрологически значимая часть в ПО АРМ «Весы статические» и ПО АРМ «Весы вагонные» защищена от преднамеренных и непреднамеренных изменений путём автоматического контроля идентификационных признаков при запуске программы, в том числе с использованием электронного ключа, путём использования системы разграничения прав доступа, использования для информационного обмена защищённого интерфейса, шифрования сохраняемых на диске данных и ведения журнала событий. Идентификационные данные АРМ «Весы статические» и АРМ «Весы вагонные» доступны для просмотра в меню «Справка - О программе».

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы.

Автономное ПО позволяет реализовывать следующие функции:

- отображения результатов взвешивания (массы тележек, вагона и поезда);

- исключения возможности корректировки результатов взвешивания;

- вычисления значения перегруза или недогруза вагона относительно массы, указанной в перевозочных документах или трафаретного значения его грузоподъемности, вводимого оператором;

- привязки результатов взвешивания к дате и времени, а также их хранения в

защищённой локальной базе данных;

- расчета массы взвешиваемого груза с поправкой на выталкивающую силу воздуха;

- автоматического определения положения локомотива и исключения его массы из результатов взвешивания при взвешивании в движении вагонов без расцепки;

- простановки отметок о несоблюдении скоростного режима;

- идентификации типа вагонов по количеству осей при взвешивании в движении;

- автоматического определения направления движения и скорости каждого вагона при взвешивании в движении;

- определения разности нагрузок по бортам и по тележкам вагона;

- определения нагрузки от оси вагона;

- расчета и отображения проекции центра масс взвешиваемого вагона;

- формирования и печати стандартных протоколов с результатами взвешивания по различным параметрам запроса;

- диагностики оборудования весов с оперативным информированием о неисправностях.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные ПО терминалов весов_____________________________

Таблица 3 - Идентификационные данные ПО ПТК весов

Технические характеристики

1 Статическое взвешивание

Класс точности по ГОСТ OIML R 76-1-2011 .................................................................. III (средний)

Примечание - Весы со значением n более 3000 делений устанавливаются в защищенных от атмосферных воздействий сооружениях.

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), интервалов нагрузки (m), пределов допускаемой погрешности (mpe) и числа поверочных интервалов (n) приведены в таблице 4.

Таблица 4 - Метрологические характеристики

Продолжение таблицы 4

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe), указанных в таблице 4.

Пределы допускаемой погрешности после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Таблица 5 - Метрологические характеристики весов

2 Взвешивание в движении

Значения максимальной массы вагона, максимальной нагрузки (Мах), максимальной нагрузки на платформу (Махп), минимальной массы вагона, минимальной нагрузки (Min), минимальной нагрузки на платформу (Minn) по ГОСТ 8.647-2015 представлены в таблицах 6 и 7.

Таблица 6 - Нагрузки весов с одной весовой платформой

Таблица 7 - Нагрузки весов с несколькими весовыми платформами и нагрузки на весовую платформу

Пределы допускаемой погрешности весов при взвешивании в движении вагона при первичной поверке, в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания приведены в таблице 8.

Таблица 8 - Пределы допускаемой погрешности весов при взвешивании в движении вагона

Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведенным в таблице 8.

При взвешивании вагона в составе без расцепки при первичной поверке не более чем 10 % полученных значений погрешности весов могут превышать пределы, приведенные в таблице 8, но не должны превышать пределы допускаемой погрешности в эксплуатации.

Пределы допускаемой погрешности весов при взвешивании в движении состава из вагонов в целом при первичной поверке или калибровке, в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания приведены в таблице 9.

Таблица 9 - Пределы допускаемой погрешности весов при взвешивании в движении состава

где n - количество контрольных вагонов в составе в соответствии с ГОСТ 8. 647-2015

Пределы допускаемой погрешности определения массы тележки вагона при поверке приведены в таблице 10.

Таблица 10

Цена деления (d), кг, весов с одной или более весовыми платформами приведена в таблицах 11 и 12.

Таблица 11 - Цена деления для классов точности весов с одной весовой платформой

Таблица 12 - Цена деления для классов точности весов с несколькими весовыми платформами

Таблица 13 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на ГПУ, и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 14 - Комплектность средства измерений

Поверка

осуществляется:

- при статическом взвешивании по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов);

- при взвешивании в движении по документу ГОСТ 8.647-2015 «ГСИ. Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний» (приложение А. Методика поверки вагонных автоматических весов);

- при измерениях массы тележки вагона при статическом взвешивании и взвешивании в движении по документу МЦКЛ.0219.МП «Весы вагонные РУБИН. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 26.06.2017 г.

Основные средства поверки:

- рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» (гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Часть 1. Метрологические и технические требования»);

- контрольные весы и контрольные вагоны, соответствующие требованиям, изложенным в ГОСТ 8.647-2015 «ГСИ. Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 2 и 3.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.647-2015 Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

ТУ 4274-030-10897043-2016 Весы вагонные РУБИН. Технические условия
