Модули ввода аналоговых сигналов 8AI
| Номер в ГРСИ РФ: | 69067-17 |
|---|---|
| Производитель / заявитель: | Фирма "Eaton Industries GmbH", Германия |
Модули ввода аналоговых сигналов 8AI (далее по тексту - модули) предназначены для измерительных преобразований аналоговых входных сигналов напряжения и силы постоянного тока, а также сигналов от термопреобразователей сопротивлений в цифровой сигнал.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 69067-17 | |||||||||
| Наименование | Модули ввода аналоговых сигналов | |||||||||
| Модель | 8AI | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 7f8ac602-3b7d-57e1-0311-a4cd843ba7db | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма "Eaton Industries GmbH", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
69067-17: Описание типа
2017-69067-17.pdf
|
Скачать | 76.5 КБ | |
|
69067-17: Методика поверки
2017-mp69067-17.pdf
|
Скачать | 525.9 КБ |
Описание типа
Назначение
Модули ввода аналоговых сигналов 8AI (далее по тексту - модули) предназначены для измерительных преобразований аналоговых входных сигналов напряжения и силы постоянного тока, а также сигналов от термопреобразователей сопротивлений в цифровой сигнал.
Описание
Принцип действия модулей основан на аналого-цифровом преобразовании входных сигналов напряжения и силы постоянного тока, электрического о сопротивления при помощи встроенного контроллера.
Модули выполнены в пластмассовых корпусах с возможностью установки на DIN-рейку. Модули имеют 8 аналоговых входов для измерения сигналов напряжения и силы постоянного тока, а также 4 аналоговых входа для измерений сигналов от термопреобразователей сопротивлений.
Общий вид, место нанесения знака поверки модулей представлены на рисунке 1. Пломбирование модулей не предусмотрено.
Место нанесения знака поверки

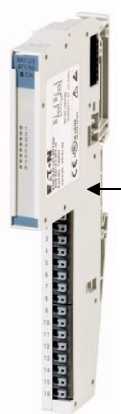

Рисунок 1 - Общий вид и место нанесения знака поверки модулей
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики модулей приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики модулей
|
Наименование характеристики |
Значение |
|
Диапазоны преобразований аналоговых сигналов силы постоянного тока, мА |
от 0 до 20 от 4 до 20 |
|
Пределы допускаемой основной приведенной (к верхнему пределу преобразований) погрешности преобразований аналоговых сигналов силы постоянного тока, % |
±0,2 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Диапазоны преобразований аналоговых сигналов напряжения постоянного тока, В |
от -10 до +10 от 0 до +10 |
|
Пределы допускаемой основной приведённой (к верхнему пределу преобразований) погрешности преобразований аналоговых сигналов напряжения постоянного тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной (к верхнему пределу преобразований) погрешности преобразований аналоговых сигналов силы и напряжения постоянного тока на каждые на 10 °С, % |
±0,002 |
|
Диапазоны измерений температуры при преобразовании входных сигналов от термопреобразователей сопротивления, °С: - платиновые термопреобразователи сопротивления - никелевые термопреобразователи сопротивления |
от -200 до +850 от -200 до +150 от -60 до +250 от -60 до +150 |
|
Пределы допускаемой приведенной (к верхнему пределу преобразований) погрешности преобразований входных сигналов от термопреобразователей сопротивления, % |
±0,2 |
|
Напряжение питания от источника постоянного тока, В |
от 18 до 30 |
|
Потребляемая сила постоянного тока, мА, не более |
35 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до +55 от 5 до 95 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
75х162х13 |
|
Масса, кг, не более |
1 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплектность модулей представлена в таблице 3.
Таблица 3 - Комплектность модулей
|
Наименование |
Количество |
|
Модули ввода аналоговых сигналов 8AI (зав. № 12W2017 07; зав. № 22W2017 07) |
2 шт. |
|
Паспорт |
2 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по документу МП 69067-17 «Модули ввода аналоговых сигналов 8AI.
Методика поверки», утвержденному ООО «ИЦРМ» 24.08.2017 г.
Основное средство поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
