Ротаметры FAM540
| Номер в ГРСИ РФ: | 69121-17 |
|---|---|
| Категория: | Ротаметры |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Ротаметры FAM540 (далее ротаметры) предназначены для измерений объёмного расхода различных жидкостей и газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69121-17 |
| Действует | по 31.10.2022 |
| Наименование | Ротаметры |
| Модель | FAM540 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6ca02f58-e1bf-cf29-728f-0fe0c4a60a3c |
Производитель / Заявитель
Фирма «ABB AG», Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
69121-17: Описание типа
2022-69121-17.pdf
|
Скачать | 314.9 КБ | |
|
69121-17: Методика поверки
2022-mp69121-17.pdf
|
Скачать | 62.9 КБ |
Описание типа
Назначение
Ротаметры FAM540 (далее ротаметры) предназначены для измерений объёмного расхода различных жидкостей и газов.
Описание
Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри конусной трубки, от расхода рабочей среды.
Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде конической трубки и поплавка постоянного сечения с магнитом. Магнит через коническую трубку из немагнитного материала взаимодействует с магнитом отсчетного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. По заказу ротаметры могут комплектоваться преобразователем унифицированного токового сигнала, цифровым дисплеем и устройством сигнализации о превышении установленного значения расхода. Ротаметры, комплектуемые преобразователем унифицированного токового сигнала, могут (по заказу) иметь цифровой выход (HART протокол).
Взрывобезопасные исполнения ротаметров соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность ротаметров обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки «d», повышенная защита вида «e», искробезопасная электрическая цепь «i», герметизация компаундом «m», защитой от воспламенения пыли «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Ротаметры выпускаются в следующих модификациях: FAM541, FAM544, FAM545, FAM546, которые отличаются диаметром условного прохода, верхним пределом измерения расхода, габаритными размерами, массой и материалом, соприкасающимся с измерительной средой.
Общий вид ротаметров представлен на рисунках 1, 2, 3, 4.

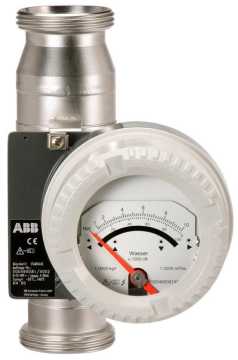

Рисунок 2 - Общий вид FAM544

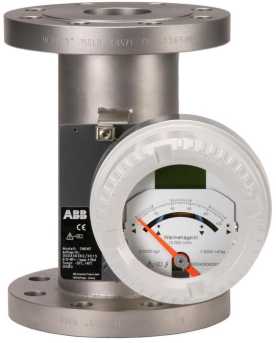

Рисунок 1 - Общий вид FAM541

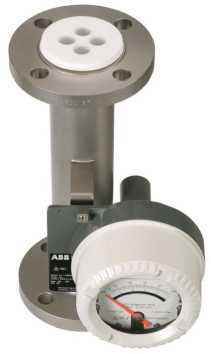

Рисунок 3 - Общий вид FAM545

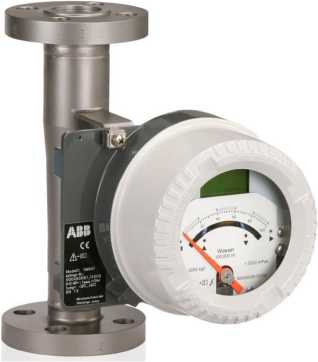

Рисунок 4 - Общий вид FAM546
Пломбирование ротаметров не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) является встроенным и реализовано в микроконтроллере. Микроконтроллер размещен в измерительном преобразователе. ПО загружается в энергонезависимую память ротаметра на заводе-изготовителе и не может быть изменено пользователем.
Пломбирование приборов не предусмотрено.
Уровень защиты ПО приборов от непреднамеренных и преднамеренных изменений -«средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
3KXF000418U0100 |
|
Номер версии ПО (идентификационный номер) |
00.00.01 |
|
Цифровой идентификатор ПО |
не доступен для отображения |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики ротаметров
|
Наименование характеристики |
Значение | |||
|
Модификации ротаметра |
FAM541 |
FAM544 |
FAM545 |
FAM546 |
|
Диаметр условного прохода, мм |
от 15 до 100 |
от 25 до 100 |
от 25 до 100 |
от 25 до 100 |
|
Диапазон измерений объемного расхода, м3/ч: жидкости; газа (при температуре 20 °С и давлении 101,325 кПа). |
от 0,028 до 120 от 0,83 до 1600,00 |
от 0,028 до 120 от 2,29 до 1237,00 |
от 0,270 до 27 от 8,02 до 802,40 |
от 0,028 до 53 от 0,83 до 1600,00 |
|
Пределы допускаемой приведенной к диапазону измерения погрешности, % |
±1,6 ±1,01) |
±1,6 ±1,01) |
±2,5 |
±1,6 ±1,01) |
|
Вариация показаний, %, не более |
1,6 |
1,6 |
2,5 |
1,6 |
|
Диапазон температуры измеряемой среды, °С |
от -55 до +400 |
от -40 до +140 |
от -20 до +125 |
от -55 до +400 |
|
Максимальное давление измеряемой среды, МПа |
40 |
4 |
4 |
10 |
|
1) По специальному заказу | ||||
Таблица 3 - Основные технические характеристики ротаметров
|
Наименование характеристики |
Значение | |||
|
Модификации ротаметра |
FAM541 |
FAM544 |
FAM545 |
FAM546 |
|
Габаритные размеры, мм, не более - высота -диаметр |
278 241 |
270 213 |
375 226 |
290 226 |
|
Масса, кг, не более |
36,5 |
36,5 |
19,2 |
36,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, % - атмосферное давление, кПа |
от -40 до +85 от -20 до +651) от 5 до 95 от 90 до 110 | |||
|
Напряжение питания постоянного тока (преобразователя унифицированного токового сигнала), В |
20±10 | |||
|
Потребляемая мощность, Вт, не более |
1 | |||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на отказ, ч |
80000 | |||
|
1) Для версии с ЖК индикатором | ||||
Знак утверждения типа
наносится на лицевую панель ротаметра методом фотопечати и на титульный лист паспорта и руководства по эксплуатации прибора типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
1 |
2 |
3 |
|
Ротаметр |
Согласно заказу |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
Согласно заказу |
1 экз.* |
|
Комплект монтажных частей |
Согласно заказу |
- |
|
* Допускается прилагать 1 экз. на каждые 10 ротаметров, поставляемых в один адрес. | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ Р 8.618-2014 Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ 8.122-99 «Ротаметры. Методы и средства поверки»
Техническая документация фирмы «ABB Automation Products GmbH», Германия
