Трансформаторы напряжения VRQ2/S1
| Номер в ГРСИ РФ: | 69128-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Schneider Electric Industries SAS", Франция |
|
69128-17: Описание типа
2017-69128-17.pdf
|
Скачать | 82 КБ |
Трансформаторы напряжения VRQ2/S1 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 69128-17 | |||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||
| Модель | VRQ2/S1 | |||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fd8d93a7-2f44-f2f5-4f70-cf8a5c800ef3 | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "Schneider Electric S.p.A.", ИТАЛИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
69128-17: Описание типа
2017-69128-17.pdf
|
Скачать | 82 КБ |
Описание типа
Назначение
Трансформаторы напряжения VRQ2/S1 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных преобразователей.
Трансформаторы являются однофазными, заземляемыми, с литой изоляцией, с одним изолированным выводом первичной обмотки и одной вторичной обмоткой.
На выступе основания трансформаторов размещены выводы вторичной обмотки. Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты.

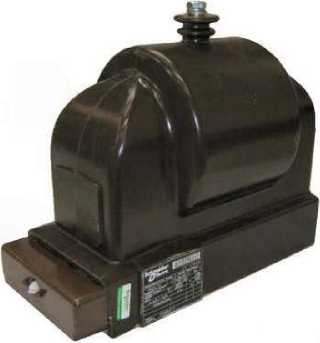

Внешний вид трансформаторов с указанием мест пломбирования и нанесения знака поверки представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Внешний вид трансформаторов с указанием мест пломоирования и нанесения знака поверки
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Характеристики |
Значение |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
10/^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/V3 |
|
Класс точности основной вторичной обмотки |
0,5 |
|
Номинальная мощность основной вторичной обмотки, ВА |
30 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
|
Номинальная частота, Гц |
50±0,5 |
|
Масса, кг, не более |
19 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
297x265x170 |
|
Средняя наработка на отказ, ч, не менее |
175 000 |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится методом наклейки печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Комплектность представлена в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
1 Трансформатор напряжения VRQ2/S1 Зав. №№ 0632074, 0632087,0632070, 0629020, 0629004, 0629005, 0629003, 0629011, 0629021, 0632089, 0632073, 0632068 |
12 шт. |
|
2 Паспорт |
12 экз. |
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения эталонный СА921 (регистрационный номер в Федеральном информационном фонде 55310-13);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на таблицу с техническими данными или на свидетельство о поверке, или в паспорт трансформатора.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Техническая документация фирмы-изготовителя
