Датчики силы НТ 049
| Номер в ГРСИ РФ: | 69186-17 |
|---|---|
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Датчики силы НТ 049 (далее - датчики) предназначены для измерения сжимающих усилий и преобразования их в электрический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69186-17 |
| Действует | по 16.11.2027 |
| Наименование | Датчики силы |
| Модель | НТ 049 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 071803b7-ab5b-44e8-8d02-d3091d44ecae |
Производитель / Заявитель
АО "НИИ физических измерений" (НИИФИ), г.Пенза
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 33 (97%) |
| Неуспешных поверок (СИ непригодно) | 1 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
69186-17: Описание типа
2022-69186-17.pdf
|
Скачать | 2.4 MБ | |
|
69186-17: Методика поверки
2017-mp69186-17.pdf
|
Скачать | 717.1 КБ |
Описание типа
Назначение
Датчики силы НТ 049 (далее - датчики) предназначены для измерения сжимающих усилий и преобразования их в электрический сигнал.
Описание
Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы. От механических повреждений ЧЭ защищен кожухом. Передача усилия сжатия на датчик осуществляется через силовводящий узел, конструктивно выполненный в виде подушки и переходника. Для крепления на объекте датчик имеет в основании выступ с наружной резьбой M30-8g.
Тензорезисторы смонтированы в две независимые мостовые схемы Уитстона. Для подачи питания и съема выходного сигнала каждая мостовая схема имеет разъем 2РМТ14Б4Ш1В1В ГЕО.364.126 ТУ, которые крепятся к основанию датчика с помощью винтов. Датчик имеет элементы балансировки мостовых схем, резисторы температурной компенсации нуля и чувствительности.
При приложении к датчику усилия сжатия происходит деформация рабочей части упругого элемента. Деформация воспринимается тензорезисторами мостовых схем, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала. По величине выходного сигнала определяется величина прикладываемого усилия к датчику.
Питание мостовых схем датчика осуществляется напряжением (5 ± 0,5) В постоянного тока.
Общий вид датчика НТ 049 с указанием места нанесения заводского номера и маркировки приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2. Маркировка датчика и заводской номер в формате № (числовой) наносится на корпус датчика методом лазерной гравировки.
Нанесение знака поверки на датчик не предусмотрено.
От несанкционированного доступа датчик опломбирован способом 1 по ОСТ 92-8918-77.
Место нанесения заводского номера и маркировки
Рисунок 1 - Общий вид датчика НТ 049 с указанием места нанесения заводского номера и маркировки

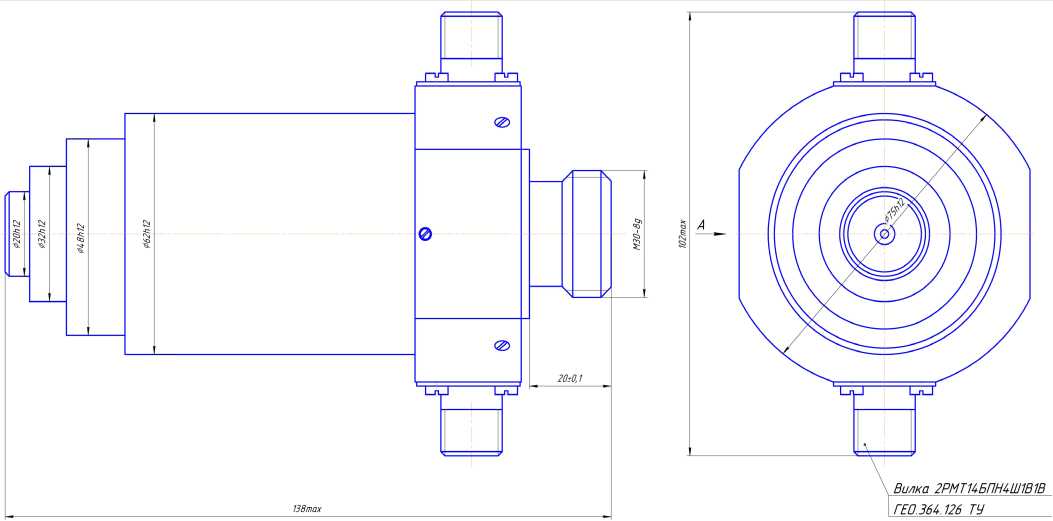

Рисунок 2 - Габаритно-установочные размеры датчика НТ 049
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Диапазоны измерений варианта исполнения датчика, кН (тс) - НТ 049 - НТ 049-01 - НТ 049-02 |
от 0 до 29,4 (от 0 до 3); от 0 до 7,84 (от 0 до 0,8); от 0 до 14,7 (от 0 до 1,5) |
|
Электрическое сопротивление изоляции в нормальных климатических условиях*, МОм, не менее |
100 |
|
Входное сопротивление мостовых схем, Ом |
от 719 до 761 |
|
Выходное сопротивление мостовых схем, Ом |
от 679 до 721 |
|
Начальный коэффициент передачи (НКП), мВ/В |
от -0,125 до +0,125 |
|
Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В |
от 1,25 до 1, 75 |
|
Категория точности по ГОСТ 28836-90 |
0,25 |
|
Температура окружающей среды, °С |
от -40 до +40 |
|
Габаритные и установочные размеры, мм, не более |
138max*102max, М30 - 8g |
|
Масса, кг, не более |
2,5 |
|
Напряжение питания постоянного тока, В |
5 ± 0,5 |
|
* Нормальные климатические условия, характеризуются: - температурой воздуха от + 15 °С до +35 °С; - относительной влажностью воздуха от 45 % до 75 %; - атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.). Примечание - При температуре воздуха выше 30 °С относительная влажность не должна превышать 70 %. | |
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на датчик не предусмотрено.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Датчик силы |
НТ 049 |
1 шт. |
|
Формуляр |
СДАИ.404179.035ФО |
1 экз. |
|
Руководство по эксплуатации |
СДАИ.404179.035РЭ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Методы контроля» технических условий СДАИ.404179.035 ТУ.
Нормативные документы
Датчик силы НТ 049. Технические условия СДАИ.404179.035ТУ.
