Мерники металлические технические 1-го класса Г4-ВИЦ, К7-ВМА

Номер в ГРСИ РФ: 69399-17
Категория: Мерники
Производитель / заявитель: Смелянский машиностроительный завод, Украина, г.Смела
Скачать
69399-17: Описание типа СИ Скачать 379.3 КБ
Нет данных о поставщике
Мерники металлические технические 1-го класса Г4-ВИЦ, К7-ВМА поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Мерники металлические технические 1-го класса Г4-ВИЦ, К7-ВМА предназначены для измерений объема спирта, водно-спиртовых растворов и других неагрессивных жидкостей.

Информация по Госреестру

Основные данные
Номер по Госреестру 69399-17
Наименование Мерники металлические технические 1-го класса
Модель Г4-ВИЦ, К7-ВМА
Срок свидетельства (Или заводской номер) на 7 шт. с зав.№ Г4-ВИЦ: 1816, 1821, 2846, 2848 (изготовлены в 1985 и 1992 г.г.), К7-ВМА: 73, 74, 96 (изготовлены в 1985 г.)
Производитель / Заявитель

ПО "Смелянский машиностроительный завод", Украина, г.Смела

Поверка

Зарегистрировано поверок 36
Найдено поверителей 2
Успешных поверок (СИ пригодно) 36 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

69399-17: Описание типа СИ Скачать 379.3 КБ

Описание типа

Назначение

Мерники металлические технические 1-го класса Г4-ВИЦ, К7-ВМА предназначены для измерений объема спирта, водно-спиртовых растворов и других неагрессивных жидкостей.

Описание

Принцип действия мерников металлических технических 1-го класса Г4-ВИЦ, К7-ВМА основан на измерении объема жидкости методом слива или налива. Мерники не предназначены для хранения жидкостей.

Мерники металлические технические 1-го класса выпускаются в двух модификациях Г4-ВИЦ и К7-ВМА, которые отличаются конструктивно.

Мерники металлические технические 1-го класса Г4-ВИЦ представляют собой стационарный горизонтальный сосуд в виде усеченного конуса с горизонтальной осью. Г орловина размещена в наивысшей части мерника и снабжена двумя смотровыми стеклами, установленными в диаметрально-противоположных точках. На переднем днище мерника установлен указатель уровня со стеклянной трубкой для наблюдения за ходом наполнения и опорожнения мерника и прямоугольное смотровое окно для контроля температуры по термометру.

Мерники металлические технические 1-го класса К7-ВМА представляют собой стационарный вертикальный сосуд цилиндрической формы с коническим днищем и съемной плоской крышкой. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.

Мерники металлические технические 1-го класса Г4-ВИЦ и К7-ВМА установлены на опорных лапах, для контроля правильности установки снабжены отвесом. Имеют устройство для сообщения внутренней полости мерника с атмосферой и приспособление, предохраняющее выброс жидкости из мерника. На мерниках установлены наливная и переливная трубы, а также три крана для отбора и слива жидкости. Для защиты от несанкционированного доступа на шкальных градуированных пластинах ставится клеймо, нанесенное ударным способом, либо пломбы с оттиском клейм. На крышке цилиндра устанавливаются пломбы с оттиском клейм.

Общий вид мерников металлических технических 1-го класса Г4-ВИЦ, К7-ВМА представлен на рисунке 1.

а)

б)

в)                                                                   г)

д)

е)

ж)

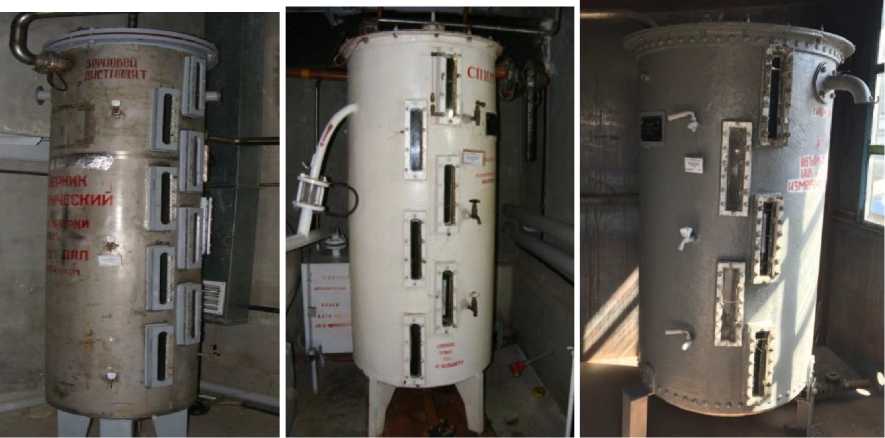

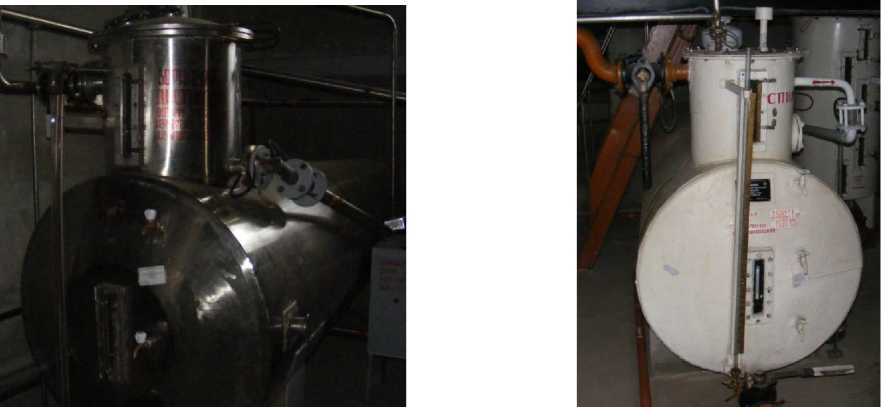

Рисунок 1- Общий вид мерников а) Г4-ВИЦ № 2846, б) Г4-ВИЦ № 1821, в) Г4-

ВИЦ № 1816, г) Г4-ВИЦ № 2848, д) К7-ВМА № 96, е) К7-ВМА №73, ж) К7-ВМА № 74

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Место нанесения знака поверки

а)                                                                  б)

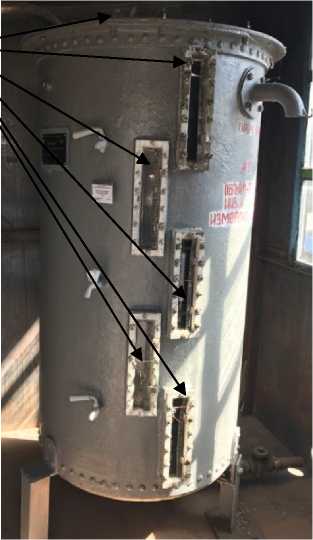

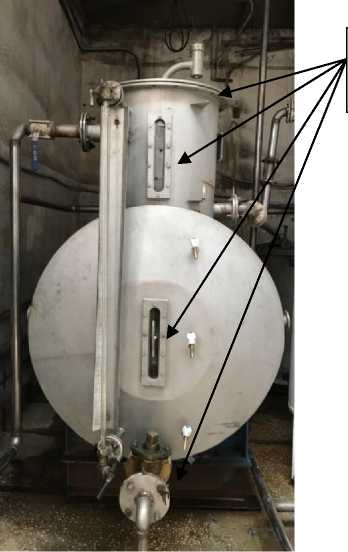

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников а) Г4-ВИЦ, б) К7-ВМА

Программное обеспечение отсутствует.

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 1-3.

Таблица 1

Обозначение модификации, заводской номер

Номинальное значение полной вместимости, дм3

Год выпуска

Г абаритные размеры, мм, не более

длина

ширина

высота

1

2

3

4

5

6

Г4-ВИЦ № 1816

2500

1985

3600

1250

2200

Г4-ВИЦ № 1821

2500

Г4-ВИЦ № 2846

2440

1992

Г4-ВИЦ № 2848

2470

Таблица 2

Обозначение модификации, заводской номер

Номинальное значение полной вместимости, дм3

Год выпуска

Габаритные размеры, мм, не более

диаметр

высота

1

2

3

4

5

К7-ВМА № 73

750

1985

1000

2880

К7-ВМА № 74

750

К7-ВМА № 96

752

Таблица 3

Наименование характеристики

Значение

1

2

Пределы допускаемой относительной погрешности мерника при температуре плюс 20 °С, от номинального значения полной вместимости, %

±0,2

Пределы допускаемой абсолютной погрешности на всех отметках шкалы при температуре плюс 20 °С, дм3

±(2-10’3-V)*

Условия эксплуатации:

температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа

от 10 до 30

от 30 до 80

от 84 до 106

*где V- номинальное значение полной вместимости мерника, дм3

Знак утверждения типа

наносится на маркировочные таблички фотохимическим методом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Количество

Мерник

1 шт.

Паспорт

1 Экз.

Поверка

осуществляется по документу ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки.

Основные средства поверки:

- мерники металлические эталонные 1-го разряда М1р по ГОСТ 8.470-82 номинальной вместимостью 10; 50; 100; 200 дм3;

- эталонная колба 1-го разряда по ГОСТ 8.470-82 номинальной вместимостью 1 дм3;

- термометр ртутный стеклянный лабораторный ТЛ-4 с диапазоном измерений от 0 до 50 °С, регистрационный номер 303-91.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников металлических технических 1-го класса Г4-ВИЦ, К7-ВМА с требуемой точностью.

Знак поверки наносится:

- на свидетельство о поверке;

- на пломбы, расположенные на крышке горловины, переливной трубе, смотровых стеклах, шкальных градуированных пластинах и сливном патрубке мерника.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.470 - 82 ГСИ. Государственная поверочная схема для средств измерений объема

ГОСТ 8.633-2013 ГСИ. Мерники металлические технические. Методика поверки
