Датчики состояния поверхности дорожного полотна ДВПД-02
| Номер в ГРСИ РФ: | 69418-17 |
|---|---|
| Производитель / заявитель: | ЗАО "Минимакс-94", г.Москва |
Датчики состояния поверхности дорожного полотна ДВПД-02 (далее по тексту -датчики) предназначены для измерений толщины слоя воды на поверхности дорожного полотна.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 69418-17 |
| Действует | по 23.11.2027 |
| Наименование | Датчики состояния поверхности дорожного полотна |
| Модель | ДВПД-02 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fc498d00-10f5-83ba-7c14-48794ee25c51 |
Производитель / Заявитель
АО "Минимакс-94", г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 322 (97%) |
| Неуспешных поверок (СИ непригодно) | 9 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
69418-17: Описание типа
2017-69418-17.pdf
|
Скачать | 83.6 КБ | |
|
69418-17: Методика поверки
2017-mp69418-17.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Датчики состояния поверхности дорожного полотна ДВПД-02 (далее по тексту -датчики) предназначены для измерений толщины слоя воды на поверхности дорожного полотна.
Описание
Принцип действия датчиков основан на измерении емкости и электрической проводимости между электродами, расположенными на верхней поверхности датчиков, в зависимости от состояния поверхности дорожного покрытия.
Конструктивно датчики выполнены в виде электронной платы с установленными на ней сенсорными электродами и подключенным к ней кабелем для обеспечения электропитания и связи. Плата заливается компаундом в форме, представляющей собой усеченный конус.

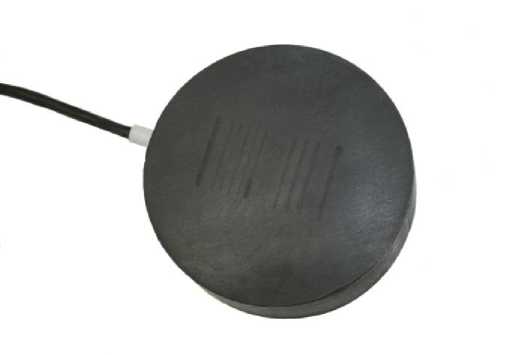

Общий вид датчиков представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование датчиков не предусмотрено.
Программное обеспечение
Датчики функционируют под управлением внутреннего программного обеспечения (далее по тексту - ПО), записанного в микроконтроллере электронной платы.
ПО обеспечивает управление, обработку, анализ результатов измерений.
Конструкция датчиков исключает возможность несанкционированного влияния
на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RSCS |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0 |
|
Цифровой идентификатор ПО |
A0752915h |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины слоя воды, мм |
от 0,1 до 4,0 |
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, мм |
±(0,05+0ЛСизм) |
|
* где Сизм - измеренное значение толщины слоя воды, мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Интерфейс связи |
RS-485 |
|
Напряжение питания постоянного тока, В |
12,0±0,6 |
|
Потребляемая мощность, Вт, не более |
0,8 |
|
Габаритные размеры, мм, не более: - диаметр основания - диаметр вершины - высота |
94 90 35 |
|
Масса, кг, не более |
1,1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, гПа |
от -50 до +60 от 0 до 100 от 800 до 1060 |
|
Средняя наработка на отказ, ч |
8000 |
|
Средний срок службы, лет |
8 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP68 |
Знак утверждения типа
наносится в виде наклейки на основание датчиков и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик состояния поверхности дорожного полотна |
- |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Руководство по эксплуатации |
МРАШ.408946.002 РЭ |
1 экз.* |
|
Паспорт |
МРАШ.408946.002 ПС |
1 экз. |
|
Методика поверки |
ОЦСМ 020196-2017 МП |
1 экз. |
|
* поставляется по требованию Заказчика | ||
Поверка
осуществляется по документу ОЦСМ 020196-2017 МП «ГСИ. Датчики состояния поверхности дорожного полотна ДВПД-02. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 28.08.2017 г.
Основные средства поверки:
- микрометр МК Н25-2 по ГОСТ 6507-90: диапазон измерений от 0 до 25 мм; класс точности 2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик датчиков с требуемой точностью.
Знак поверки наносится:
- в виде оттиска поверительного клейма в разделе 7 паспорта на датчик МРАШ.408946.002 ПС при первичной поверке;
- в виде оттиска поверительного клейма на свидетельство о поверке при периодической поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
МРАШ.408946.002 ТУ Датчик состояния поверхности дорожного полотна ДВПД-02.
Технические условия.
