Трансформаторы тока ТВ-220*
| Номер в ГРСИ РФ: | 69459-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
Трансформаторы тока ТВ-220* (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 220 кВ, частоты 50 Гц или 60 Гц.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 69459-17 | |||||||||
| Действует | по 23.11.2027 | |||||||||
| Наименование | Трансформаторы тока | |||||||||
| Модель | ТВ-220* | |||||||||
| Модификации |
на испытании представлены ТВ-220*-0,2S-1200/1 ТС1 ТВ-220*-5P-1200/1 ТС1 |
|||||||||
| Приказы |
№433 от
10.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 61c78c72-4126-fd69-f896-e880e6a08a8b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО ВО «Электроаппарат», РОССИЯ, 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7, лит. И, оф. 1
Поверка
| Методика поверки / информация о поверке |
МП206.1-135-2021 Государственная система обеспечения единства измерений. Трансформаторы тока ТВ-220*. Методика поверки.
(по 10.03.2026)
МП-НИЦЭ-140-25 Государственная система обеспечения единства измерений. Трансформаторы тока ТВ-220*. Методика поверки. (Действие методики распространяется на СИ, находящиеся в эксплуатации)
(с 10.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
15 лет
|
| Зарегистрировано поверок |
1889
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1889 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 05.04.2026 |
Поверители
Скачать
|
69459-17: Описание типа
2022-69459-17.pdf
|
Скачать | 168.3 КБ | |
|
69459-17: Методика поверки
2022-mp69459-17.pdf
Файл устарел
|
Скачать | 2.2 MБ | |
|
69459-17: Методика поверки
МП206.1-135-2021
2022-mp69459-17-1.pdf
Файл устарел
|
Скачать | 2.2 MБ | |
|
69459-17: Описание типа
2026-69459-17.pdf
|
Скачать | 134.6 КБ | |
|
69459-17: Методика поверки
МП206.1-135-2021
2022-mp69459-17-2.pdf
|
Скачать | 2.2 MБ | |
|
69459-17: Методика поверки
МП-НИЦЭ-140-25
2026-mp69459-17.pdf
|
Скачать | 4.3 MБ |
Описание типа
Назначение
Трансформаторы тока ТВ-220* (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 220 кВ, частоты 50 Гц или 60 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы встроенные, состоящие из одной вторичной обмотки. Магнитопровод трансформатора заключен в коробку, на которую наматывается вторичная обмотка. Первичной обмоткой трансформаторов служит токопровод ввода выключателя или комплектного распределительного устройства, изолированный на номинальное напряжение 220 кВ относительно трансформаторов тока.
Трансформаторы устанавливаются в герметичных корпусах выключателей и комплектных распределительных элегазовых устройствах в среде элегаза на заземляемой части вводов.
Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки или наклеиванием этикетки.

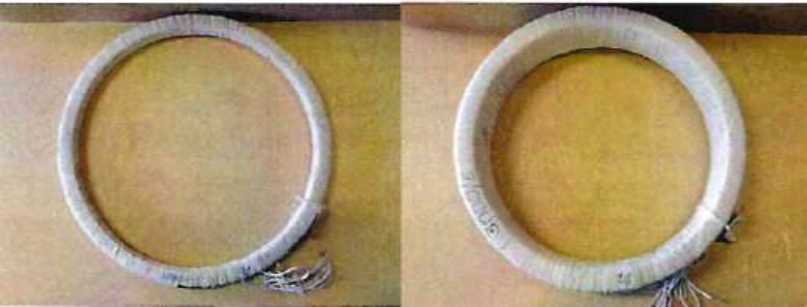

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера и схема пломбирования представлены на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено.
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Место пломбирования предусмотрено в аппарате, для встраивания в который изготовлен трансформатор тока.

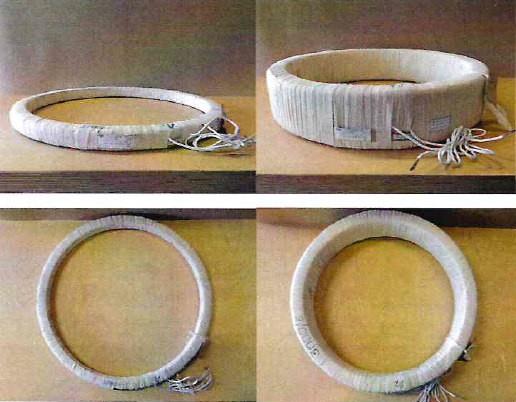

Рисунок 1 - Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Пример записи обозначения трансформатора тока типа ТВ-220*: трансформатора тока (Т), по типу конструкции - встроенного (В), номинального напряжения 220 кВ, классов точности 0,5 (0,5S) и 0,2 (0,2S) вторичных обмоток, номинальным коэффициентом трансформации 1000-2000/1 А, климатического исполнения УХЛ4, номинальной частоты 50 Гц:
— для внутрироссийских поставок:
Трансформатор тока ТВ-220*-0,5/0,2-1000-2000/1 УХЛ4 50 Гц, ТУ3414-013-04682485-2000;
— для поставок на экспорт:
Трансформатор тока ТВ-220*-0,5/0,2-1000-2000/1 УХЛ4 50 Гц, Экспорт. ТУ3414-013-04682485-2000;
— то же, класса точности 5Р (10Р, 5PR, 10PR):
Трансформатор тока ТВ-220*-5Р-2000/1 УХЛ4 50 Гц, ТУ3414-013-04682485-2000.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1
Таблица 1 - Метрологические характеристики трансформаторов
|
Характеристика |
Значение |
|
Номинальное напряжение ином, кВ |
220 |
|
Номинальный первичный ток 11ном, А1) |
от 50 до 3000 |
|
Расширенный диапазон первичных токов, в % от 1ном2) |
от 0,1 до 200 |
|
Характеристика |
Значение |
|
Наибольший рабочий первичный ток, А |
по ГОСТ 7746-2015 |
|
Номинальный вторичный ток Ином, А |
1; 5 |
|
Номинальный класс точности: - для учета или измерений - для защиты |
0,2S3); 0,5S3); 0,2; 0,5 5Р; 10Р; 5PR; 10PR |
|
Номинальная вторичная нагрузка вторичных обмоток, В-А - с COSф2=0,8 - с COSф2=1,0 |
от 3 до 100 от 0,5 до 5 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
от 5 до 60 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для учета и измерений |
от 5 до 30 |
|
Номинальная частота, Гц |
50 или 60 |
|
Примечания: 1) Возможны любые значения номинального первичного тока в соответствии с ГОСТ 7746 в указанном диапазоне. Вторичные обмотки могут иметь ответвление на требуемое значение номинального первичного тока. 2) Устанавливается по требованию заказчика для обмоток классов точности 0,2S; 0,5S; 0,2; 0,5: в сторону уменьшения до 0,1 % или в сторону увеличения до 150 % или до 200 % либо совмещенный от 0,1 % до 150 %, 200 % 3) Классы точности 0,2S и 0,5S сохраняется от нулевой до номинальной вторичной нагрузки. | |
Таблица 2 - Технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Ток термической стойкости, кА |
до 63 |
|
Время протекания тока термической стойкости, с |
3 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ4, У2, УХЛ2, ТС1 |
|
Габаритные размеры, мм: - внутренний диаметр, не менее - наружный диаметр, не более - высота, не более |
140 650 300 |
|
Масса, кг, не более |
100 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
4,0-105 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Комплектность
Таблица 4 - Комплектность средства измерений
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
|
1 |
Трансформатор тока |
ТВ-220* |
1 шт. |
|
2 |
Паспорт |
ДУБК.671236.004ПС |
1 экз. |
|
3 |
Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) |
0ЭА.140.006 |
1 экз. |
Сведения о методах измерений
Методика (методы) измерений приведены в пункте 8 руководства по эксплуатации «Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Руководство по эксплуатации. 0ЭА.140.006».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
ГОСТ Р 70507.2-2024 «Национальный стандарт Российской Федерации.
Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ТУ 3414-013-04682485-2000 «Трансформаторы тока типов ТВ-35, ТВ-110*, ТВ-220*, ТВ-330. Технические условия»
